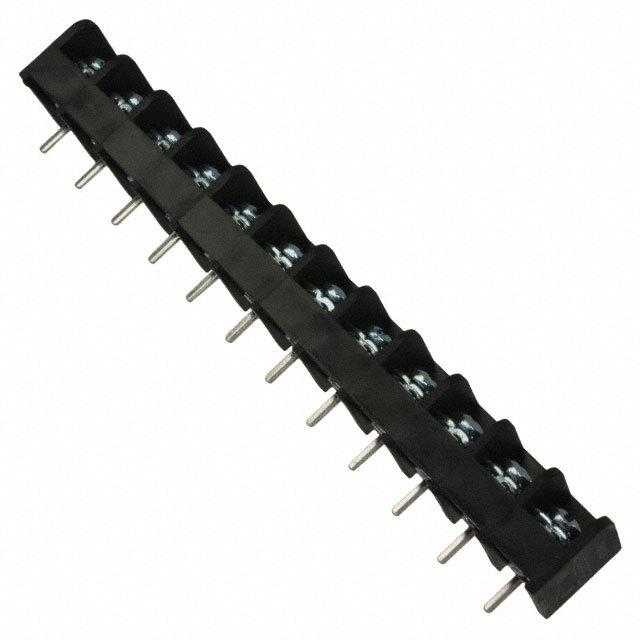

1-1437649-5

产品分类: 接线座- 其他
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 1-1437649-5
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 接线座- 其他 1-1437649-5

1-1437649-5概述

    TE Connectivity Barrier Strips 技术手册

    产品简介


    Barrier Strips 是一种广泛应用于工业控制、机器自动化、电源供应等领域的终端块。这些产品主要分为三类:双壁屏障(Dual-Barrier)、三壁屏障(Tri-Barrier)和双排屏障(Double Row)。每种屏障都可以根据中心线间距的不同来适应不同的高密度和大电流应用需求。

    技术参数


    - 中心线间距:0.250” - 0.4375”
    - 位置尺寸:2 到 30
    - 适用电线范围:取决于样式,从 10-30 AWG 不等
    - 最大电流:
    - 双壁屏障(Dual-Barrier):10A - 20A
    - 三壁屏障(Tri-Barrier):10A - 30A
    - 双排屏障(Double Row):20A - 30A
    - 最大电压:
    - 双壁屏障(Dual-Barrier):300V
    - 三壁屏障(Tri-Barrier):150V/300V - 600V
    - 双排屏障(Double Row):300V - 600V
    - 适用导线型号:
    - 双壁屏障(Dual-Barrier):16-30 AWG
    - 三壁屏障(Tri-Barrier):18-22 AWG
    - 双排屏障(Double Row):10-22 AWG

    产品特点和优势


    - 适用性广泛:可以用于 PCB 或面板安装应用,满足不同场合的需求。
    - 多样化选择:提供了丰富的接触样式,如PCB针、延长PCB针、绝缘延长PCB针、端焊针等。
    - 质量可靠:TE的酸锡镀层不仅提高了产品的耐久性,还保证了更可靠的连接。
    - 快速安装:设计有免拧螺丝,使得安装过程更加便捷。
    - 定制化能力:凭借丰富的产品配件选择,可以根据具体需求进行定制。

    应用案例和使用建议


    - 机器控制:适用于各种工业控制装置,提供稳定可靠的电气连接。
    - 电源供应:适用于高电流应用,例如电动机驱动系统。
    - 测试与测量:由于其稳定的电气特性和多样化的接触方式,适合在实验室环境中使用。
    - 自动化设备:特别适合工业自动化系统,其坚固耐用的设计能够承受高强度的工作环境。
    使用建议:
    - 对于控制线路的应用,可以选择密度较高的 #3 系列三壁屏障或 #3DB 系列双壁屏障。
    - 若需达到600伏的额定电压,可考虑选用 SSB7 或 #8 系列产品。
    - 考虑到安装便利性,预先装配的快速连接片(Flat, 45度或90度)可能是一个不错的选择。

    兼容性和支持


    - 兼容性:TE Connectivity Barrier Strips 产品具有广泛的兼容性,适用于多种标准的安装配置。
    - 支持服务:TE 提供全面的技术支持,包括但不限于美国、加拿大、墨西哥、拉丁美洲、德国、英国、法国、荷兰和中国的技术支持热线。

    常见问题与解决方案


    - 问题:如何确保电气连接的安全性?
    - 解决方案:选择合适的中心线间距和接触样式,如双壁或三壁屏障,以确保安全稳定的连接。

    - 问题:如何简化安装流程?
    - 解决方案:使用 TE 提供的各类配件,如预装的快速连接片,可大幅减少安装时间。

    总结和推荐


    TE Connectivity 的 Barrier Strips 是一款功能强大且应用广泛的终端块,以其多样化的设计、高性能和卓越的兼容性赢得了市场的认可。无论是在工业控制、电源供应还是测试与测量领域,这款产品都能为用户提供稳定可靠的连接解决方案。我们强烈推荐在需要高可靠性的电气连接时选择 TE Connectivity 的 Barrier Strips。

1-1437649-5参数

参数
长*宽*高 100.71mm(长度)*15.24mm(高度)
安装方式 通孔安装

1-1437649-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1437649-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 其他 TE CONNECTIVITY 1-1437649-5 1-1437649-5数据手册

1-1437649-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 4.9 ¥ 40.817
15+ $ 4.55 ¥ 37.9015
30+ $ 4.27 ¥ 35.5691
库存: 588
起订量: 13 增量: 1
交货地:
最小起订量为:3
合计: ¥ 122.45
