2964283

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,固态继电器端子,DEK-OE-24DC/24DC/100KHZ,Phoenix Contact 固态继电器, DEK-OE- 24DC/24DC/100KHZ系列, DIN 导轨
供应商型号: Q-2964283
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 其他继电器 2964283

2964283概述


    产品简介

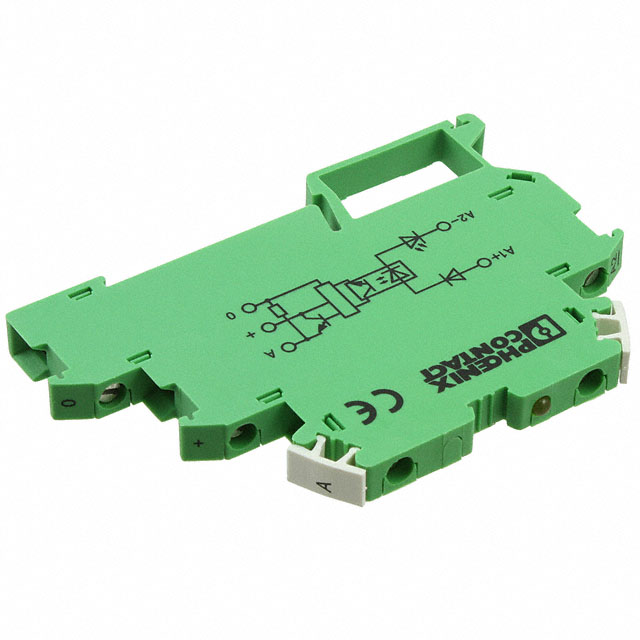

    DEK-OE-24DC/24DC/100KHZ 光电耦合器
    DEK-OE-24DC/24DC/100KHZ 是一款由 PHOENIX CONTACT 生产的光电耦合器,主要用于隔离和传输信号。该产品通过内部光耦合器实现输入信号到输出信号的安全隔离。它具有高传输频率(100 kHz)和快速响应时间(典型响应时间为1.5 µs),适用于工业自动化、电力系统监控和通信设备等领域。

    技术参数


    输入数据
    - 额定输入电压(UN):24 V DC
    - 输入电压范围:0.8 ... 1.2 倍额定电压
    - 开关阈值“0”信号:≤ 0.4 倍额定电压
    - 开关阈值“1”信号:≥ 0.8 倍额定电压
    - 典型输入电流:6 mA
    - 典型响应时间:1.5 µs
    - 典型关闭时间:2 µs
    - 运行电压显示:黄色 LED 指示灯
    - 极性保护类型:防反接保护
    - 传输频率:100 kHz
    输出数据
    - 输出额定电压范围:4 V DC ... 30 V DC
    - 最大连续电流限制:50 mA
    - 静态电流:4.3 mA
    - 最大连续电流限制下的压降:≤ 0.5 V DC
    - 输出电路类型:三线接地参考
    - 保护电路类型:抑制二极管
    连接数据
    - 连接类型:螺丝端子连接
    - 刮削长度:8 mm
    - 螺纹:M3
    - 导体横截面(实心导线):最小 0.2 mm²,最大 4 mm²
    - 导体横截面(绞合导线):最小 0.2 mm²,最大 2.5 mm²
    - 导体横截面(AWG/kcmil):最小 24,最大 12
    一般数据
    - 宽度:6.2 mm
    - 高度:80 mm
    - 深度:56 mm
    - 输入/输出测试电压:2.5 kV AC
    - 工作环境温度:-20 °C ... 60 °C
    - 存储/运输环境温度:-20 °C ... 70 °C

    产品特点和优势


    1. 高传输频率:100 kHz 的传输频率使得信号传输更加高效和稳定。
    2. 快速响应时间:1.5 µs 的响应时间和 2 µs 的关闭时间确保了信号传输的实时性和可靠性。
    3. 宽输入电压范围:0.8 ... 1.2 倍额定电压的宽输入电压范围增加了适用性。
    4. 高可靠性:具备防反接保护和抑制二极管保护电路,提高了产品的稳定性和使用寿命。
    5. 小巧设计:6.2 mm 的宽度使得产品占用空间小,适合狭小的空间安装。

    应用案例和使用建议


    应用案例
    - 工业自动化:DEK-OE-24DC/24DC/100KHZ 可用于 PLC 和传感器之间的信号隔离和传输。
    - 电力系统监控:可用于变电站中的各种监控设备之间进行信号隔离和传输。
    使用建议
    - 环境适应性:确保安装位置的温度符合工作环境要求,防止过热或低温导致设备损坏。
    - 正确的连接方式:按照说明书的指示正确连接导线,确保螺丝端子连接牢固,防止接触不良。

    兼容性和支持


    - 兼容性:该光电耦合器可与多种标准电气设备和控制系统兼容,具体兼容性需根据实际应用环境确认。
    - 支持和维护:PHOENIX CONTACT 提供详细的技术文档和用户手册,用户可以通过其官方网站获取相关信息。如有任何问题,可联系当地的销售和技术支持团队。

    常见问题与解决方案


    1. 问题:设备无法正常工作
    - 解决方法:检查电源电压是否在规定的范围内,确认连接线是否正确连接。

    2. 问题:设备过热
    - 解决方法:确保设备安装位置通风良好,避免高温环境,适当降低工作负载。
    3. 问题:信号传输不稳定
    - 解决方法:检查信号源和接收端设备的连接是否可靠,确保没有电磁干扰。

    总结和推荐


    DEK-OE-24DC/24DC/100KHZ 光电耦合器凭借其高效的信号传输能力和高可靠性,在工业自动化和电力系统监控等领域有着广泛的应用前景。其独特的特点和卓越的性能使其在市场上具有较强的竞争力。综上所述,我们强烈推荐该产品用于需要信号隔离和高效传输的场合。

2964283参数

参数
继电器类型 固态继电器
开关功能 -
长*宽*高 80mm*6.2mm*80mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2964283厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2964283数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2964283 2964283数据手册

2964283封装设计

查看详情并下载
Symbol
Footprint
3D Model
