2903667

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,单个继电器,REL-IR2/L-120AC/2X21,Phoenix Contact 功率继电器, REL-IR2/L-120AC/2X21系列, 120V 交流线圈电压, 切换电流30A, 双刀双掷
供应商型号: 277-14836-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他继电器 2903667

2903667概述

    REL-IR2/L-120AC/2X21单个继电器技术手册

    产品简介

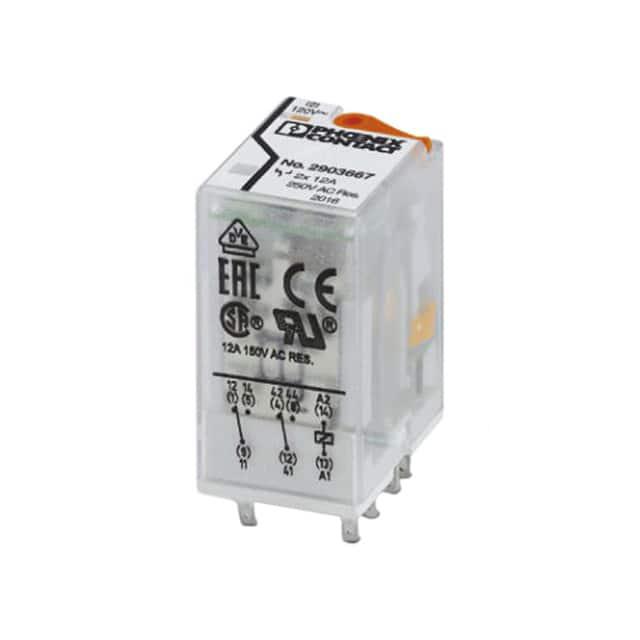

    REL-IR2/L-120AC/2X21是一款适用于工业应用的插拔式继电器,具有强大的功能和可靠性。该继电器配备有功率触点、2组转换触点、测试按钮、状态LED灯和机械开关位置指示器。输入电压为120V交流电,广泛应用于各种自动化控制系统和工业设备中。

    技术参数


    - 尺寸
    - 宽度:21.2 mm
    - 高度:27.5 mm
    - 深度:35.6 mm

    - 环境条件
    - 工作温度范围:-40°C至55°C
    - 存储/运输温度范围:-40°C至85°C
    - 防护等级:IP20
    - 输入电源
    - 额定输入电压:120V AC
    - 输入电压范围:参考图示
    - 额定频率:50/60 Hz
    - 典型启动电流:13 mA
    - 典型响应时间:5 ms至15 ms(取决于相位关系)
    - 典型释放时间:5 ms至20 ms(取决于相位关系)
    - 功率损耗
    - 额定条件下:1.56 W
    - 触点
    - 触点类型:2组转换触点
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:5 V(24 mA时)
    - 最小切换电流:5 mA(24 V时)
    - 最大浪涌电流:30 A(20 ms,常开触点)
    - 最大持续电流限制:12 A
    - 开关容量(欧姆负载):最大288 W(24 V DC时)
    - 开关能力最小值:0.12 W
    - 电机负载(按UL 508标准):1/2 HP,240 V AC
    - 绝缘
    - 额定绝缘电压:250 V AC
    - 额定浪涌电压:4 kV
    - 绝缘级别:基本绝缘
    - 污染程度:3级(额定电压230 V)
    - 过电压类别:III
    - 其他
    - 测试电压:2.5 kVrms(50 Hz,1 min)
    - 机械寿命:约2×10^7次循环
    - 电气寿命:参考图示
    - 连接方式:插接
    - 符合标准:IEC 60664、IEC 61810

    产品特点和优势


    REL-IR2/L-120AC/2X21继电器具有以下几个独特的优势:
    - 多功能触点设计:提供两个转换触点,可满足复杂的控制需求。
    - 高可靠性:工作温度范围广,能够在恶劣环境下稳定运行。
    - 内置安全保护:配备测试按钮和状态LED灯,方便日常维护。
    - 高效率:典型响应时间和释放时间短,提高系统的响应速度。
    - 高安全性:符合国际安全标准,如UL、CE、EAC等认证。

    应用案例和使用建议


    该继电器广泛应用于自动化控制系统、工业设备、电力系统等领域。例如,在自动化的生产线中,可以作为中间控制器,连接多个设备,实现逻辑控制和信号传递。在实际使用中,建议:
    - 确保输入电压和频率在规定的范围内。
    - 定期检查触点状况,避免因磨损导致接触不良。
    - 使用合适的保护措施,如过载保护,以延长设备使用寿命。

    兼容性和支持


    该继电器可与多种连接底座配套使用,如RIF-2-BPT/4X21和RIF-2-BSC/4X21,适用于NS 35/7.5导轨安装。制造商提供了全面的技术支持和服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 问题:启动电流过高。
    - 解决方案:检查输入电压是否在规定范围内,确保电路无异常。
    2. 问题:触点接触不良。
    - 解决方案:定期清理触点,确保清洁,检查触点是否有损坏。
    3. 问题:响应时间过长。
    - 解决方案:检查是否存在干扰源,如电磁干扰,调整安装位置。

    总结和推荐


    总体而言,REL-IR2/L-120AC/2X21单个继电器以其高度可靠性和灵活性,在众多应用场景中表现出色。其强大的功能、高安全性和广泛的应用范围使其成为工业自动化领域的一个优秀选择。强烈推荐在需要高可靠性的控制和保护应用中使用此继电器。

2903667参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 27.5mm*21.2mm*27.5mm
安装方式 支架安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2903667厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
