1418644

产品分类: 其他接口芯片
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,样品套件,SACC-CIP-M12MST-4PSMDSH-SP,环形公制连接器 SACC-CIP-M12MST- 4P SMD SH-SP
供应商型号: Q-1418644
供应商: 期货订购
标准整包数: 5
PHOENIX CONTACT 其他接口芯片 1418644

1418644概述

    电子元器件产品技术手册解析

    产品简介

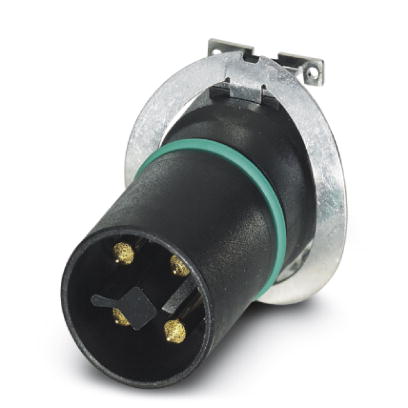

    本文介绍的是德国菲尼克斯公司生产的M12直头4芯样品套件——SACC-CIP-M12MST-4P SMD SH-SP(产品型号:1418644)。该样品套件是一种专为印刷电路板设计的插头,具备坚固耐用的特点。其主要功能是提供稳定的电力传输及信号连接,适用于各种工业自动化设备、机器视觉系统以及交通运输设备等场合。

    技术参数


    - 包装单位:5个装
    - 最小订购量:5个
    - 认证:EAC认证(B.01742)
    - 额定电压:60V
    - 额定电流:40°C下为12A
    - 位数:4位
    - 环境温度范围:-25°C到105°C(正确锁定及安装时),-40°C到105°C(无机械驱动时)
    - 保护等级:IP67(正确插入并锁紧时),IP65(非插拔状态时)
    - 绝缘电阻:≥100 MΩ
    - 连接方式:直头
    - 接头类型:M12针式插头连接器
    - 防插错编码:T电源
    - 连接/拔出周期:>100次
    - 材料属性:铜锌镀层触点,PA材料载体,FKM密封材料
    - 阻燃等级:UL 94 V0

    产品特点和优势


    SACC-CIP-M12MST-4P SMD SH-SP的主要优势在于其高度可靠的设计和严格的品质控制。其独特的防水、防尘保护等级使其适用于恶劣的工业环境。此外,该产品的紧凑设计使其能够轻松集成到多种电子设备中,同时保持高电气性能和长寿命。

    应用案例和使用建议


    该产品广泛应用于工厂自动化系统、机器视觉装置、轨道交通设备等领域。例如,在铁路车辆的信号控制系统中,它可以用于连接传感器和控制器,确保通信的安全稳定。使用建议包括保持正确的插入和锁定状态以确保防护等级;同时,定期检查连接部位是否有磨损或污染,及时更换以维持最佳性能。

    兼容性和支持


    该产品可与标准M12针式插座配合使用,并且其设计符合IEC 61076-2-111标准,便于与其他标准化接口设备进行互连。菲尼克斯公司为用户提供全面的技术支持服务,包括产品安装指导、故障排查以及维修保养等。

    常见问题与解决方案


    - 问题1:如何确定连接器是否完全插入?
    - 解决方法:确保听到明显的“咔嚓”声表示完全锁定。
    - 问题2:产品在高温环境下能否正常工作?
    - 解决方法:产品能在-40°C至105°C的范围内安全工作,但长时间暴露于极端温度下可能会影响其使用寿命。
    - 问题3:出现接触不良现象怎么办?
    - 解决方法:首先检查插头是否清洁且正确插入,然后确认没有外部物理损伤。必要时,请联系菲尼克斯官方客服寻求专业帮助。

    总结和推荐


    总体而言,菲尼克斯的SACC-CIP-M12MST-4P SMD SH-SP凭借其卓越的电气性能、坚固耐用的设计以及广泛的应用领域成为众多电子设备制造商的理想选择。我们强烈推荐这款产品给需要高质量M12连接器解决方案的客户。

1418644厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1418644数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他接口芯片 PHOENIX CONTACT 1418644 1418644数据手册
