2700581

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 277-2700581-ND
供应商: Digi-Key
标准整包数: 1

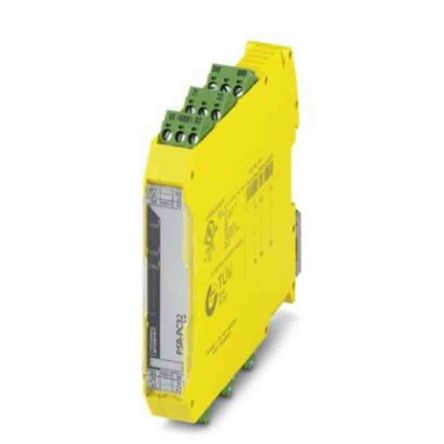

PHOENIX CONTACT 其他继电器 2700581

2700581概述

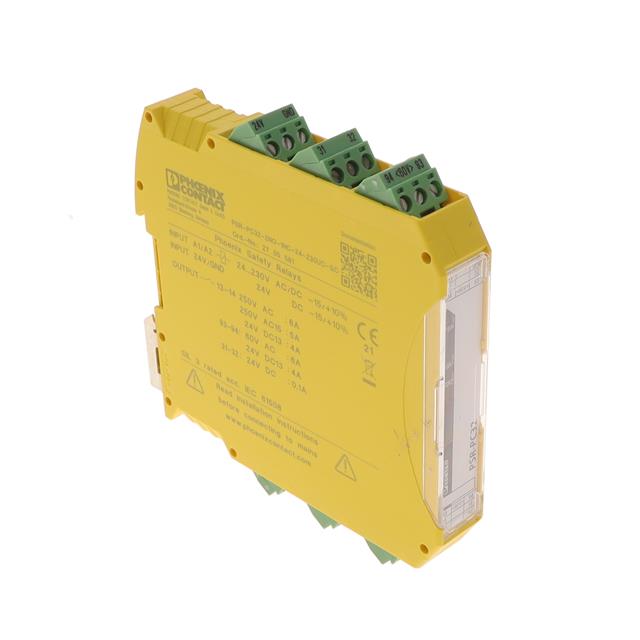

    PSR-PC32-2NO-1NC-24-230UC-SC 耦合继电器技术手册

    1. 产品简介


    PSR-PC32-2NO-1NC-24-230UC-SC 是一款耦合继电器,专为高安全要求(SIL 3)的工业应用设计。它主要用于将数字信号耦合到输入输出(I/O)系统中。此继电器具备两个使能电流路径和一个确认电流路径,适用于高需求和低需求的应用场合。

    2. 技术参数


    - 输入电压范围:24 V ... 230 V AC/DC
    - 控制电路电源电压:US = 24 V AC/DC ... 230 V AC/DC (-15% ... +10%)
    - 控制电路电源电流:IS = 75 mA (24 V DC),34 mA (48 V DC),97 mA (42 V AC),28 mA (120 V AC),16 mA (230 V AC)
    - 典型响应时间:< 100 ms (受控于 A1)
    - 典型释放时间:< 200 ms (受控于 A1)
    - 恢复时间:< 500 ms
    - 最大功率耗散:5.7 W (IL² = 72 A²)
    - 绝缘电压:基本绝缘 4 kV;强化绝缘 2.5 kV
    - 耐冲击性:15g
    - 耐振动性:10 Hz ... 150 Hz,2g
    - 环境温度范围:操作 -40 °C ... 70 °C,存储/运输 -40 °C ... 85 °C
    - 防护等级:IP20

    3. 产品特点和优势


    - 符合高安全性标准:通过 SIL 3 认证,符合 IEC 61508 标准,适用于高安全需求的工业应用。
    - 强制引导触点:符合 EN 50205 标准,确保高度可靠和安全。
    - 易于测试:根据 IEC 61508 标准,易于进行功能安全测试。
    - 紧凑设计: slim 设计使得安装更加方便,占用空间小。
    - 宽电压范围:输入电压范围广泛,适合多种供电环境。
    - 防腐蚀保护:PCB 上涂有保护涂层,防止腐蚀。

    4. 应用案例和使用建议


    PSR-PC32-2NO-1NC-24-230UC-SC 广泛应用于工业自动化控制系统中,例如工厂自动化、过程控制系统等。在实际应用中,用户可以通过 A1 和 A2 端口对继电器进行控制,并通过 13/14 和 93/94 端口进行信号输出。为了提高系统的稳定性和可靠性,建议在接线时注意连接顺序,避免由于电压波动引起的故障。同时,建议定期进行维护和测试,确保继电器正常运行。

    5. 兼容性和支持


    该继电器与其他标准的 DIN 导轨设备兼容,易于集成到现有的工业控制系统中。厂商提供详细的技术文档和用户手册,并提供技术支持和售后服务。如果需要进一步的技术咨询或定制化服务,可以联系厂家获取帮助。

    6. 常见问题与解决方案


    - 问题:继电器响应时间过长。
    - 解决方案:检查输入电压是否在正常范围内,确认控制电路电源电压和电流是否匹配。
    - 问题:继电器出现异常断开。
    - 解决方案:检查连接是否松动,重新紧固螺丝连接,确保信号传输稳定。
    - 问题:继电器无法正常工作。
    - 解决方案:参阅用户手册,检查安装步骤是否正确,确保所有设置都符合技术参数要求。

    7. 总结和推荐


    PSR-PC32-2NO-1NC-24-230UC-SC 耦合继电器是一款性能优异、功能全面的产品,特别适用于需要高安全性的工业应用。其紧凑的设计、宽电压范围、强制引导触点等特性使其在市场上具有很高的竞争力。综合考虑,我们强烈推荐这款继电器用于各种高安全性要求的工业自动化控制系统。

2700581参数

参数
开关功能 -
继电器类型 -
长*宽*高 17.5mm(宽度)
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
包装方式 散装

2700581厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700581数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2700581 2700581数据手册

2700581封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 197.6728 ¥ 1654.2742
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1654.27
