0711409

产品分类:
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 131250
供应商: 海外现货
标准整包数: 1

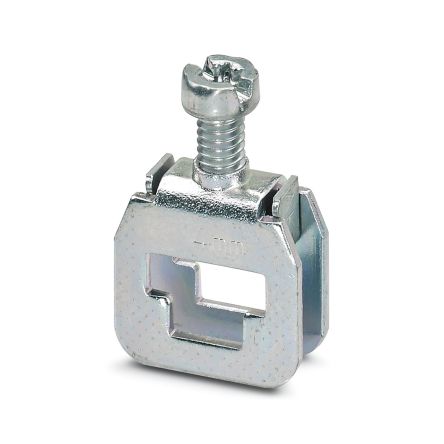

PHOENIX CONTACT  0711409

0711409概述


    产品简介


    本文介绍了接线端子 AK 4 MIT SIX LOBE SCHRAUBE(型号0711409),这是一款广泛应用于电力系统及工业自动化领域的电子元器件。该接线端子采用螺钉连接方式,适用于工业环境中的电力传输。主要功能是通过可靠的机械连接,确保电路的安全稳定运行。本产品适用于各种工业场合,如控制柜、配电箱等。

    技术参数


    - 负载电流:41 A(当连接截面积为6 mm²的导线时)
    - 额定电流IN:32 A
    - 额定横截面:4 mm²
    - 横截面范围:0.5 mm² - 6 mm²
    - 宽度:7 mm
    - 长度:23.5 mm
    - 颜色:银色
    - 阻燃等级:符合UL 94 V2
    - 剥线长度:16 mm
    - 螺纹规格:M4
    - 最小紧固扭矩:1.5 Nm
    - 最大紧固扭矩:1.8 Nm
    - 柔性导线最小横截面:0.5 mm²
    - 柔性导线最大横截面:6 mm²
    - 刚性导线最小横截面:0.5 mm²
    - 刚性导线最大横截面:6 mm²

    产品特点和优势


    1. 安全可靠:这款接线端子采用螺钉连接方式,可以有效防止松动,提供更高的安全性。
    2. 宽广的应用范围:支持从0.5 mm²到6 mm²的不同横截面的导线,满足多种应用场景的需求。
    3. 阻燃设计:符合UL 94 V2阻燃等级标准,能够在火灾情况下提高安全性。
    4. 易于安装:具备明确的剥线长度指示,简化安装步骤,降低安装难度。
    5. 坚固耐用:采用高品质材料制造,能够承受较高机械应力,适合恶劣的工作环境。

    应用案例和使用建议


    应用案例
    这款接线端子常用于工业自动化控制柜、配电箱、电机控制装置等场景。例如,在一个自动化生产线中,用于连接传感器和控制器之间的信号线,确保信号传输的稳定性和可靠性。
    使用建议
    1. 在进行接线前,确保选择合适的导线截面积,以确保符合产品规格要求。
    2. 安装过程中,遵循正确的紧固扭矩,避免过紧或过松导致接触不良或损坏。
    3. 使用指定的螺丝刀工具进行紧固,以确保足够的扭矩且不会损坏螺钉。
    4. 保持连接点清洁,去除氧化物和其他杂质,保证良好的电接触。

    兼容性和支持


    - 兼容性:本产品与各类导线和设备均具有良好兼容性,适用于多种工业应用场景。
    - 支持:凤凰电子提供了全面的技术支持和售后服务,包括产品安装指南、技术咨询等。同时,提供详尽的产品资料和在线技术支持,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    1. 问:如何正确安装接线端子?
    答:严格按照安装手册中的指示操作,确保使用合适的导线和适当的紧固扭矩。
    2. 问:接线端子的阻燃等级为何种?
    答:本产品符合UL 94 V2阻燃等级,可在火灾条件下提供额外保护。
    3. 问:接线端子的紧固扭矩是多少?
    答:推荐的最小紧固扭矩为1.5 Nm,最大紧固扭矩为1.8 Nm。

    总结和推荐


    综上所述,接线端子 AK 4 MIT SIX LOBE SCHRAUBE(型号0711409)凭借其卓越的性能和广泛的适用范围,成为众多工业自动化场景中的理想选择。其坚固的设计、广泛的适用范围以及出色的性能表现使其在市场上具备较高的竞争力。我们强烈推荐此款接线端子,特别是对于需要高可靠性和长期稳定性的应用场景。

0711409参数

参数
长*宽*高 23.5mm(长度)

0711409厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0711409数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT PHOENIX CONTACT 0711409 0711409数据手册

0711409封装设计

查看详情并下载
Symbol
Footprint
3D Model
