2943259

产品分类: 其他继电器
厂牌: PHOENIX CONTACT

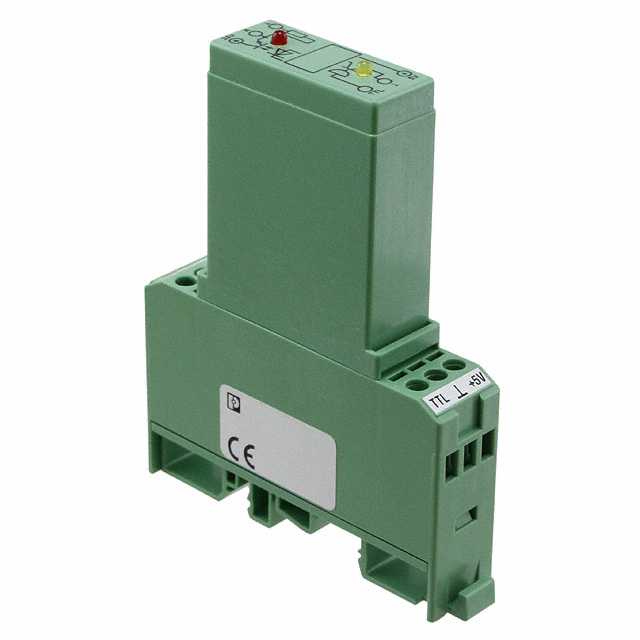

产品描述: 菲尼克斯,固态继电器模块,EMG17-OV-TTL/24DC/2,
供应商型号: 277-9469-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他继电器 2943259

2943259概述

    EMG 17-OV-TTL/24DC/2 技术手册

    产品简介


    EMG 17-OV-TTL/24DC/2 是一款由 PHOENIX CONTACT Deutschland GmbH 生产的光电耦合器。它具备光指示器和输入输出电路保护功能,主要用于信号隔离及电平转换。产品适用于多种工业自动化、数据通信、测量控制等领域。

    技术参数


    - 输入数据
    - 额定输入电压:5 V (TTL)
    - 输入电压范围:0.8 ... 1.2 倍额定电压
    - 开关阈值 "0" 信号:TTL 0.8 V
    - 开关阈值 "1" 信号:TTL 2 V
    - 典型输入电流:2.6 mA
    - 典型响应时间:170 µs
    - 典型关闭时间:190 µs
    - 输出数据
    - 输出额定电压范围:10 V DC ... 30 V DC
    - 限制连续电流:2 A(参见降额曲线)
    - 泄漏电流:150 µA
    - 峰值断态电压:33 V DC
    - 短路保护电流:> 2 A
    - 最大限制连续电流时电压降:≤ 0.3 V
    - 输出电路:三线制,接地参考
    - 连接数据
    - 连接方式:螺钉连接
    - 裸导体最小截面:0.2 mm²
    - 裸导体最大截面:4 mm²
    - 绞合导体最小截面:0.2 mm²
    - 绞合导体最大截面:2.5 mm²
    - 通用数据
    - 宽度:17.5 mm
    - 高度:75 mm
    - 深度:102 mm
    - 工作温度范围:-20 °C ... 60 °C
    - 存储/运输温度范围:-20 °C ... 70 °C
    - 测试电压:2.5 kV
    - 防护等级:IP20

    产品特点和优势


    EMG 17-OV-TTL/24DC/2 作为一款光电耦合器,具有如下独特优势:
    - 光指示器:内置黄色 LED 状态显示,方便监控运行状态。
    - 保护电路:集成的保护电路包括极性保护二极管、抑制二极管和缓冲二极管,增强设备的安全性。
    - 短路保护:输出端具备高电流限制能力,确保设备在短路情况下的稳定性和安全性。
    - 广泛的应用范围:能够适应多种电压范围,适合各种工业自动化和通信应用。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:在电机驱动和传感器接口中用于信号隔离。
    - 数据通信系统:作为隔离器,提高信号传输的可靠性和抗干扰性。
    使用建议:
    - 在安装过程中注意极性的正确连接,避免因极性错误导致的设备损坏。
    - 长期使用时建议定期检查设备状态,确保其正常运行。
    - 对于大电流负载,应根据实际情况调整电源配置,以保证输出稳定性。

    兼容性和支持


    - 兼容性:该光电耦合器可与其他标准 TLL 逻辑电平信号兼容,支持多种工业总线协议。
    - 支持和维护:PHOENIX CONTACT 提供详细的用户文档和技术支持,确保用户能够充分利用产品的功能并进行有效的维护。

    常见问题与解决方案


    - 问题:设备不亮 LED 指示灯
    - 解决方案:检查输入信号是否符合规定电压范围,确认供电是否正常。
    - 问题:设备输出不稳定
    - 解决方案:检查输入信号是否有噪声或干扰,考虑加装滤波电路改善信号质量。
    - 问题:设备过热
    - 解决方案:确认散热条件良好,减小负载电流,或增加散热片以增强散热效果。

    总结和推荐


    综上所述,EMG 17-OV-TTL/24DC/2 是一款高性能的光电耦合器,适用于多种工业和通信应用。其独特的光指示器、强大的保护电路和广泛的兼容性使其在市场上具有较高的竞争力。我们强烈推荐此产品用于需要信号隔离和保护的应用场景。

2943259参数

参数
开关功能 -
继电器类型 -
长*宽*高 75mm*17.5mm*75mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2943259厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2943259数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2943259 2943259数据手册

2943259封装设计

查看详情并下载
Symbol
Footprint
3D Model
