2900188概述

    # Phoenix Contact UM-D37SUB/M/HC3/AI/FMT 技术手册

    产品简介

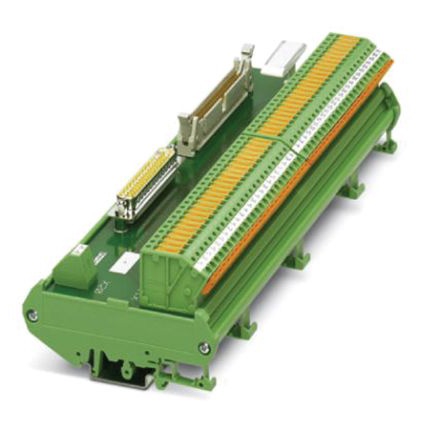

    Phoenix Contact 的 UM-D37SUB/M/HC3/AI/FMT 是一款 16 通道接口模块,主要用于 Honeywell C300 模块的扩展。该模块通过 37 针 D-SUB 或 50 针 FLK 连接器与控制系统进行通信。模块在现场提供弹簧夹连接(1+、1C、1-...16+、16C、16-)和刀片断开连接。它的设计适用于多种工业应用场合,如自动化控制系统、数据采集系统和工业传感器网络。

    技术参数


    尺寸
    - 宽度:259 毫米
    - 高度:90 毫米
    - 深度:59 毫米
    工作环境
    - 操作环境温度:-20°C 至 50°C
    - 储存/运输环境温度:-20°C 至 70°C
    电气特性
    - 最大可操作电压:30 V DC
    - 每个分支的最大可允许电流:100 mA
    - 穿线截面积(固体):最小 0.2 mm²,最大 4 mm²
    - 穿线截面积(绞合):最小 0.2 mm²,最大 2.5 mm²
    - 穿线截面积(AWG/kcmil):最小 24,最大 12
    - 刀片剥离长度:8 mm
    - 螺纹:M3
    其他
    - 连接器类型:D-SUB 接口,37 针
    - 控制器支持:Honeywell C300
    - 分类标准:符合 eCl@ss 4.0、5.0 和 ETIM 4.0 标准

    产品特点和优势


    1. 广泛的应用兼容性:UM-D37SUB/M/HC3/AI/FMT 支持 Honeywell C300 控制器,兼容 TAIX01 和 TAIX11 I/O 卡,使得其在多种工业环境中具有广泛应用潜力。
    2. 坚固的设计:宽大的尺寸设计和坚固的机械结构确保了其在恶劣环境下的可靠运行。
    3. 灵活的连接方式:通过弹簧夹连接和刀片断开连接,提供了便捷的安装和维护体验。

    应用案例和使用建议


    使用案例
    UM-D37SUB/M/HC3/AI/FMT 可用于自动化生产线的数据采集和控制。例如,在汽车制造过程中,它可以连接多个传感器和执行器,实现精确的数据传输和实时控制。
    使用建议
    - 在高湿度或腐蚀性环境中使用时,建议采取额外的防护措施。
    - 在进行接线时,确保导线的穿线截面积满足规格要求,以保证系统的稳定运行。
    - 定期检查和清洁模块的连接端口,以防止灰尘和杂质对信号传输的影响。

    兼容性和支持


    该模块支持 Honeywell C300 控制器及其配套的 I/O 卡。Phoenix Contact 提供了详细的技术文档和支持服务,包括在线用户手册和常见问题解答,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题 1:模块如何正确接地?
    解决方法:确保模块外壳可靠接地,可以使用专用接地螺钉进行连接。
    问题 2:如何确定合适的导线截面积?
    解决方法:根据产品手册中的电气特性部分,选择适合的导线截面积以确保安全和稳定的运行。
    问题 3:模块不响应控制器命令怎么办?
    解决方法:检查模块的连接器是否正确插入且接触良好,同时确认控制器的配置是否正确。

    总结和推荐


    综上所述,Phoenix Contact 的 UM-D37SUB/M/HC3/AI/FMT 接口模块是一款性能卓越、功能强大的产品,特别适合于工业自动化领域的应用。其广泛的适用性和可靠性使其成为许多自动化系统的关键组件。因此,我强烈推荐使用这款产品。
    本文档所提供的信息均来自 Phoenix Contact 的产品手册,如有任何疑问,请参考官方网站上的完整用户文档或联系技术支持获取更多信息。

2900188参数

参数
长*宽*高 259mm*259mm*90mm
安装方式 螺纹安装
应用等级 工业级

2900188厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900188数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2900188 2900188数据手册

2900188封装设计

查看详情并下载
Symbol
Footprint
3D Model
