1689640

厂牌: PHOENIX CONTACT

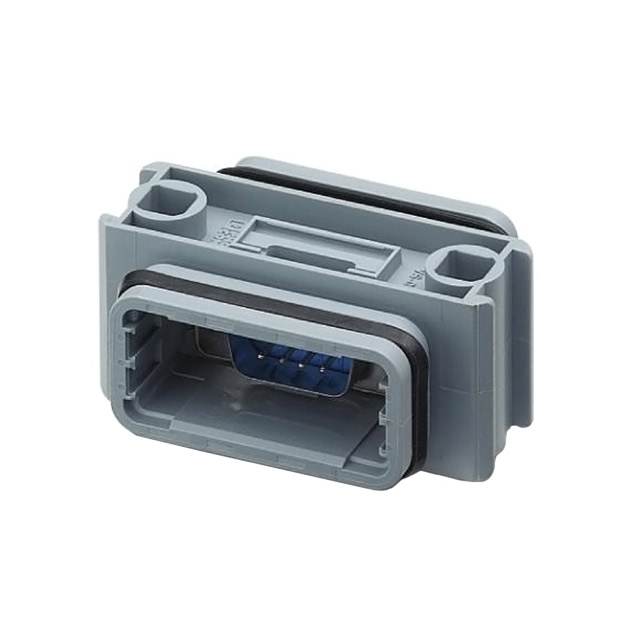

产品描述: 菲尼克斯,D-SUB耦合连接器,VS-09-KU-ST/ST,菲尼克斯 D-Sub连接器, 公插, DB9针, 直向主体
供应商型号: Q-1689640
供应商: 期货订购
标准整包数: 5

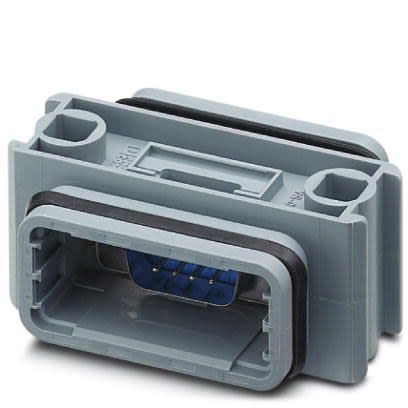

PHOENIX CONTACT D-Sub/D形连接器 - 适配器 1689640

1689640概述

    VARIOSUB: 高防护等级工业信号与数据连接解决方案

    产品简介


    VARIOSUB 是一款专为工业环境中的信号和数据传输设计的插接式连接器。这些连接器以其高防护等级、耐用性和简便的操作而著称,适用于具有严苛温度条件和机械应力的应用场景。VARIOSUB 采用便捷的推拉锁定机制,使用常规的D-SUB接触件,并提供IP 67保护等级和EMC保护。

    技术参数


    - 插入力:每个信号触点≤3.3 N
    - 拔出力:每个信号触点≤2.2 N
    - 插入/拔出循环次数:≥200次
    - 绝缘材料:PBTP
    - 接触材料:铜合金
    - 接触表面处理:镀镍/镀金
    - 最大电流:1A(普通信号),20A或40A(高电流)
    - 额定电压:63V
    - 接触电阻:每对接触≤2.5 mΩ
    - 绝缘电阻:≥5000 MΩ
    - 温度范围:-20°C至+80°C(标准型号),-55°C至+125°C(高耐温型号)

    产品特点和优势


    - 简易安装:采用Push-Pull锁定机构,安装快捷且可靠。
    - 多样化的接触选项:支持平带电缆连接、焊接连接和压接连接等多种接触方式。
    - 高防护等级:具备IP 67防水防尘保护,适用于严苛环境。
    - EMC保护:有效防止电磁干扰,确保信号传输稳定。
    - 丰富的产品线:包括多种不同配置的接触插入件、插座及适配器,满足不同的应用需求。
    - 独特的编码系统:提供高达16种颜色编码方案,避免错误插接,提升安全性。

    应用案例和使用建议


    VARIOSUB 连接器广泛应用于自动化控制、工业机器人、仪器仪表等领域。根据手册中的描述,对于需要频繁插拔操作的应用场合,建议选择带有Push-Pull锁定机构的型号以确保连接稳定性。此外,在严苛环境条件下使用时,应考虑选用具有更高工作温度范围的高耐温型号,以保证其长期可靠性。

    兼容性和支持


    VARIOSUB 插接式连接器支持与其他标准D-SUB接口的设备进行连接,且提供多种配件如盖帽、EMC屏蔽罩等,便于用户根据具体需求选择合适的附件。制造商还提供了详细的文档和技术支持服务,帮助用户更好地了解和使用该系列产品。

    常见问题与解决方案


    1. 如何确保连接器密封性?
    - 确保所有组件正确安装并紧固到位,特别是橡胶密封圈和锁紧装置。
    2. 长时间暴露在极端温度下会影响性能吗?
    - 本产品经过严格测试,可在-55°C至+125°C范围内正常工作。建议定期检查接触件状态,确保连接质量。
    3. 如何避免误插?
    - 利用红色编码模块来区分不同类型的连接器,同时注意正确的装配顺序。

    总结和推荐


    VARIOSUB 连接器凭借其高效、耐用的特点,在工业环境中展现出了强大的应用潜力。无论是复杂的自动化控制系统还是简单的传感器连接,都能轻松胜任。综上所述,强烈推荐给需要高性能连接解决方案的工程师和技术人员。

1689640参数

参数
排数 2
触头镀层
转换至(适配端) Male Pin
转换自(适配端) 9 Pin Male,D-Sub
类型 D-Sub Tools &,Hardware
外壳颜色 灰色
额定电流 5A
安装方式 面板安装
零件状态 在售
包装方式 散装

1689640厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1689640数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 适配器 PHOENIX CONTACT 1689640 1689640数据手册

1689640封装设计

查看详情并下载
Symbol
Footprint
3D Model
