1418789

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB压接插针,CUC-DSC-C1BAU-S/DSC22,信号 3A 金 压入式
供应商型号: 1418789
供应商: Master
标准整包数: 50
PHOENIX CONTACT D-Sub/D形连接器 - 适配器 1418789

1418789概述

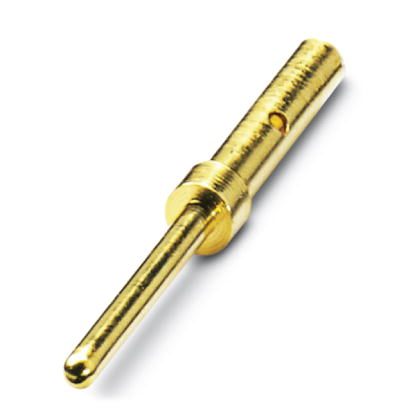

    D-SUB压接插针 CUC-DSC-C1BAU-S/DSC22 技术手册

    1. 产品简介


    D-SUB压接插针是专门为D-SUB接口设计的一种高密度触点,广泛应用于工业自动化、通信设备、安防系统等多个领域。这些插针通过压接方式连接导线,具备优异的电气性能和机械稳定性。

    2. 技术参数


    - 接线方式: 压接
    - 接线容量: AWG 28-22 (0.08 mm² - 0.34 mm²)
    - 机械特性:
    - 插/拔周期: ≥ 200次
    - 触点类型: 针脚
    - 安装类型: 压接
    - 触点材料: 铜合金
    - 接触表面: 0.2 µm镍镀层外加镀金
    - 电气特性:
    - 额定电流: 3 A
    - 环境条件:
    - 工作温度范围: -55 °C 至 115 °C
    - 物理尺寸:
    - 外形尺寸: Φ0.76, Φ0.88, Φ1.19 (具体尺寸可能因具体型号有所不同)

    3. 产品特点和优势


    - 高密度触点: 专为高密度接口设计,可以有效节省空间。
    - 车削触点: 提供良好的电连接性和耐用性。
    - 压接连接: 快速、可靠地连接导线,降低人工接线错误的风险。
    - 广泛的适用性: 适用于多种工业和商业应用,如自动化控制、通信设备等。

    4. 应用案例和使用建议


    应用案例: 这些插针常用于工业自动化设备中的连接器接口,例如PLC(可编程逻辑控制器)的输入输出端口。
    使用建议:
    - 在接线时,请确保按照正确的方式进行压接,以避免松动或接触不良。
    - 在使用过程中注意环境温度的变化,确保插针在规定的温度范围内正常工作。

    5. 兼容性和支持


    - 兼容性: 可与标准的D-SUB连接器相兼容。
    - 支持: Phoenix Contact 提供详细的用户手册和技术支持服务,用户可以通过访问其官方网站获取更多帮助。

    6. 常见问题与解决方案


    - 问题: 压接过程中导线松动。
    - 解决方案: 重新检查压接工具设置,确保导线插入深度足够,并且压接位置准确。
    - 问题: 插针在高温环境下出现异常。
    - 解决方案: 检查使用环境是否超过插针的工作温度范围,并采取适当的散热措施。

    7. 总结和推荐


    这款D-SUB压接插针以其出色的电气性能、耐用性和易用性,成为众多应用的理想选择。其广泛的应用范围和强大的兼容性使其在市场上具有很强的竞争优势。综合来看,这是一款值得推荐的产品,尤其适用于需要高效连接和稳定性能的应用场合。

1418789参数

参数
触头镀层
转换至(适配端) -
转换自(适配端) -
类型 信号
外壳颜色 -
额定电流 3A
排数 -
安装方式 压入式
零件状态 在售
包装方式 散装

1418789厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1418789数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 适配器 PHOENIX CONTACT 1418789 1418789数据手册

1418789封装设计

查看详情并下载
Symbol
Footprint
3D Model
