2900187

产品分类: 其他接口芯片
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8575404
供应商: 海外现货
标准整包数: 1

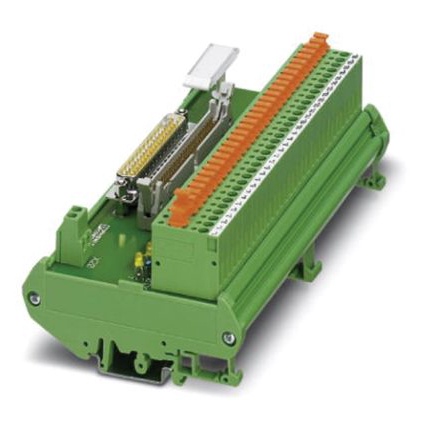

PHOENIX CONTACT 其他接口芯片 2900187

2900187概述

    电子元器件产品技术手册:UM-D37SUB/M/HC3/16DI/LA/FMT

    产品简介


    UM-D37SUB/M/HC3/16DI/LA/FMT是一款16通道模块,适用于Honeywell C300模块系列。该模块通过37针D-SUB或50针FLK接口与控制系统进行通信。在现场,它采用弹簧夹连接(1+、1-、...16+、16-),并配备了刀片式断开功能。该模块宽度为170毫米,便于安装和集成。

    技术参数


    - 尺寸:
    - 宽度:170毫米
    - 高度:90毫米
    - 深度:59毫米
    - 工作温度范围:
    - 操作温度:-20°C 至 50°C
    - 存储/运输温度:-20°C 至 70°C
    - 额定电压:
    - 最大允许操作电压:24V DC (-20% ~ +25%)
    - 电流:
    - 每支路最大允许电流:100mA
    - 标准和认证:
    - 标准:DIN EN 50178
    - 级别:污染等级2,浪涌电压类别III
    - 接口:
    - 连接1:弹簧夹连接,导体横截面积0.2mm²至1.5mm²(固态或绞合)
    - 连接2:D-SUB引脚条,37个位置
    - 支持控制器:
    - 控制器:Honeywell C300
    - 支持的I/O卡:TDIL01(非冗余)

    产品特点和优势


    - 多通道设计:提供16个独立的输入通道,适合各种工业自动化系统。
    - 可靠的连接方式:采用弹簧夹连接和刀片式断开,确保高可靠性和长久耐用性。
    - 广泛的适用温度范围:支持从-20°C到50°C的操作温度范围,适应多种恶劣环境。
    - 高标准认证:符合DIN EN 50178标准,具有良好的可靠性和稳定性。

    应用案例和使用建议


    该模块广泛应用于工业自动化控制领域,如制造业生产线、工业机器人、以及其他需要高度自动化控制的场合。使用时应注意以下几点:
    - 合理布线:在布线时要避免长距离布线带来的信号干扰,尽量选择较短的布线路径。
    - 散热管理:由于其紧凑的设计,需注意散热问题,防止过热影响性能。
    - 正确的连接方式:根据手册指导正确连接导线,确保连接稳固且不造成接触不良。

    兼容性和支持


    该模块与Honeywell C300控制器及其相关I/O卡(如TDIL01)完全兼容。厂商提供详尽的技术支持和售后服务,包括安装指南、维护手册和在线技术支持。

    常见问题与解决方案


    - 问题:接线过程中导线断裂。
    - 解决方案:确保使用正确的工具剥线,避免损伤导线。
    - 问题:模块无法正常通信。
    - 解决方案:检查电源电压是否在允许范围内,重新连接各端口确保接触良好。
    - 问题:模块温度过高。
    - 解决方案:增加散热装置,改善通风条件,避免长时间满负荷运行。

    总结和推荐


    综上所述,UM-D37SUB/M/HC3/16DI/LA/FMT是一款具备高可靠性、广泛应用范围和良好兼容性的16通道模块。无论是用于工业生产线还是其他自动化控制系统,都能发挥重要作用。考虑到其优越的性能和广泛的适用性,强烈推荐在相关的项目中使用这款模块。

2900187参数

参数
长*宽*高 170mm*170mm*90mm

2900187厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900187数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他接口芯片 PHOENIX CONTACT 2900187 2900187数据手册

2900187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4139.1066
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
