1197604

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器分线盒, SACB系列, M8分线盒, 4端口, 3线路
供应商型号: 2493011
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他工具 1197604

1197604概述

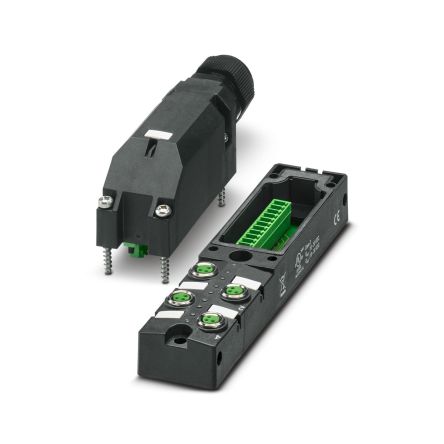

    # Phoenix Contact SACB-4/3-L-PTP-M8 HD 分布器盒技术手册

    产品简介


    产品类型
    Phoenix Contact 的SACB-4/3-L-PTP-M8 HD是一款用于工业自动化领域的标准型分线盒,适用于传感器和执行器信号的分配与管理。
    主要功能
    该产品主要用于工业自动化系统中传感器和执行器的连接管理。它具备高防护等级,能够方便快速地进行故障诊断,适用于多种恶劣工业环境。
    应用领域
    适用于工业自动化系统中信号的集中管理和分配,例如制造工厂的生产线、机器人控制系统、工业网络架构等。

    技术参数


    一般规格
    - 型号: SACB-4/3-L-PTP-M8 HD
    - 编号: 1197604
    - 销售代码: BF40
    - 产品代码: BF3BCD
    - 重量(含包装): 190.2g
    - 重量(不含包装): 22.22g
    - 产地: 德国
    电气特性
    - 最大操作电压: 30V DC
    - 额定电流: 8A
    - 每个路径的最大电流承载能力: 2A
    - 每个插槽的最大电流承载能力: 2A
    - 连接方法: M8插头,金属材料
    - 端子对地绝缘电压: 300V AC
    - 连接线直径范围: 信号线:0.2mm² 至 1.5mm²;电源线:0.2mm² 至 1.5mm²
    工作环境
    - 防护等级: IP67
    - 工作温度范围: -25°C 至 80°C
    标准和认证
    - IEC标准: IEC 61076-2-104

    产品特点和优势


    安全性和可靠性
    - 高防护等级IP67,确保在恶劣环境中具有极高的稳定性和耐用性。
    - 便于故障诊断:配有绿色LED状态指示灯,方便识别供电状态和输入输出状态。
    灵活性
    - 支持现场装配,灵活度高。
    - 配备电缆密封帽,便于快速安装和接线。

    应用案例和使用建议


    应用场景
    - 在自动化生产线中用于传感器和执行器的连接和管理。
    - 在机器人控制系统中实现复杂的信号分布和监控。
    使用建议
    - 在安装前务必遵守产品手册中的建议,特别是关于弯曲半径的要求,以避免损坏设备。
    - 确保未使用的插槽被妥善密封,以免影响整体防护效果。

    兼容性和支持


    兼容性
    - 本产品与大多数标准M8连接器兼容,可以轻松集成到现有的工业自动化系统中。
    厂商支持
    - Phoenix Contact提供详尽的产品文档和技术支持,有助于用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 无法正确连接传感器?
    - A: 检查连接线缆是否符合规格要求,确认连接方式正确无误。

    - Q: 状态指示灯不亮?
    - A: 确认供电线路已正确连接并检查是否有供电异常。

    总结和推荐


    综合评价
    Phoenix Contact的SACB-4/3-L-PTP-M8 HD是专为工业自动化领域设计的高效能分线盒。其坚固的外壳、便捷的状态显示、广泛的电气特性和适用温度范围使其在各种恶劣环境下仍能稳定运行。
    推荐程度
    强烈推荐给需要在严苛工业环境中部署传感器和执行器连接系统的用户。其易于安装、高度可靠的特点使其成为众多工程师的首选。

1197604参数

参数
包装方式 散装

1197604厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1197604数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 1197604 1197604数据手册

1197604封装设计

查看详情并下载
Symbol
Footprint
3D Model
