3031571

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT

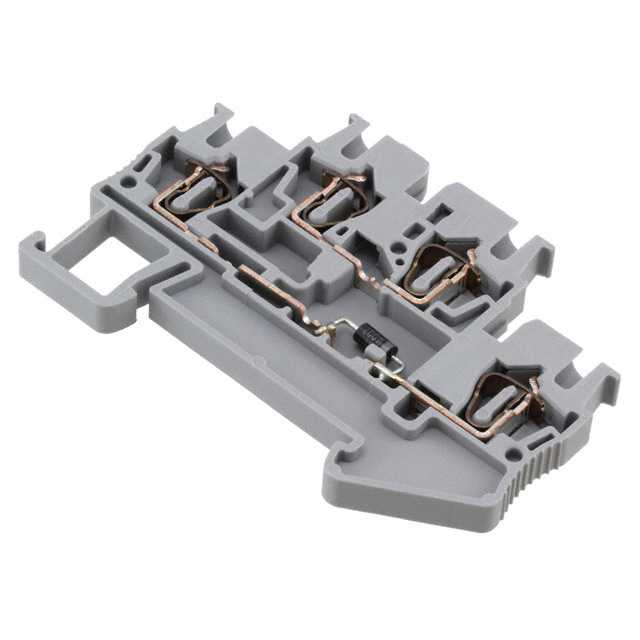

产品描述: 菲尼克斯,STTB2,5-DIO/UL-UR,元件端子,菲尼克斯 元件接线排, STTB 2.5-DIO/UL-UR系列, 双层, 灰色, 弹簧式接线端子端接
供应商型号: Q-3031571
供应商: 期货订购
标准整包数: 50

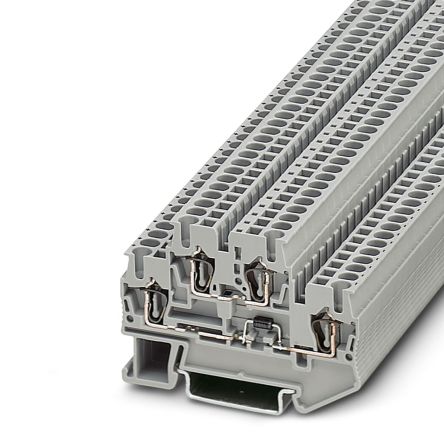

PHOENIX CONTACT 接线座- 隔板块 3031571

3031571概述


    产品简介


    STTB 2,5-DIO/UL-UR 终端块 是一款来自 PHOENIX CONTACT 的电子元器件,主要用于弹簧夹连接。它适用于广泛的工业自动化应用领域,如电力系统、通信设施和机械设备。这种终端块的设计便于安装和维护,可以有效提高电路连接的可靠性和安全性。

    技术参数


    STTB 2,5-DIO/UL-UR 终端块的主要技术参数如下:
    - 产品型号: STTB 2,5-DIO/UL-UR
    - 订货号: 3031571
    - 接线方式: 弹簧夹连接
    - 导体截面积范围: 固体导线 0.08 mm² - 4 mm²;绞合导线 0.08 mm² - 2.5 mm²
    - AWG范围: 28 - 12
    - 额定电流: 22 A
    - 额定电压: 500 V
    - 最大负载电流: 26 A(当导体截面积为4 mm²时)
    - 额定冲击电压: 4 kV
    - 污染等级: 3
    - 冲击电压类别: III
    - 绝缘材料组: I
    - 尺寸: 长度 67.5 mm,宽度 5.2 mm
    - 安装方式: NS 35/7.5 或 NS 35/15 DIN 导轨

    产品特点和优势


    STTB 2,5-DIO/UL-UR 终端块 具有以下显著特点和优势:
    - 高可靠性: 设计符合严格的电气标准,确保了其长期运行的稳定性和可靠性。
    - 易安装和维护: 弹簧夹连接设计使得安装过程简单快捷,降低了维护成本。
    - 广泛适用性: 能够适应多种导体类型,满足不同的应用场景需求。
    - 环保安全: 产品符合RoHS标准,保障使用者的安全和环境保护。

    应用案例和使用建议


    根据技术手册中的应用案例,该终端块主要应用于电力系统和机械设备的电路连接。为了最大化利用该终端块的优势,在实际操作中,建议:
    - 在接线前仔细检查导线的截面积是否在产品规定的范围内。
    - 使用适当的工具进行接线,以确保连接的牢固性和稳定性。
    - 定期检查连接部位是否有氧化或腐蚀现象,及时处理以避免安全隐患。

    兼容性和支持


    该终端块可与标准的NS 35/7.5或NS 35/15 DIN导轨配合使用,具有良好的兼容性。此外,厂商还提供了一系列配套配件,如分隔板、端盖和插件桥等,进一步增强了其多功能性和适用性。客户可以通过Phoenix Contact官网获取详细的用户文档和技术支持服务。

    常见问题与解决方案


    以下是一些常见的使用问题及相应的解决方案:
    - 问题: 导线连接不稳定
    - 解决方案: 确保导线已正确插入并紧固到弹簧夹连接处,必要时可使用专用工具辅助。
    - 问题: 接触电阻过高
    - 解决方案: 清理导线接触面和连接部位,确保无氧化物或其他杂质。
    - 问题: 绝缘层损坏
    - 解决方案: 更换受损的导线或增加绝缘套管保护。

    总结和推荐


    STTB 2,5-DIO/UL-UR 终端块凭借其高可靠性和广泛的适用性,在工业自动化领域中表现优异。它的设计理念和技术参数表明它是一款值得信赖的产品。对于需要高效、稳定电路连接的应用场景,强烈推荐使用该产品。

3031571参数

参数
长*宽*高 67.5mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售

3031571厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031571数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3031571 3031571数据手册

3031571封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 20.7807
500+ ¥ 20.5968
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1039.03
