2791016

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UKK5-DIO/O-U,元件端子,菲尼克斯 导轨式接线端子排, UKK系列, 双层, 灰色, 螺钉端接, 32A
供应商型号: 7768227
供应商: 欧时
标准整包数: 5

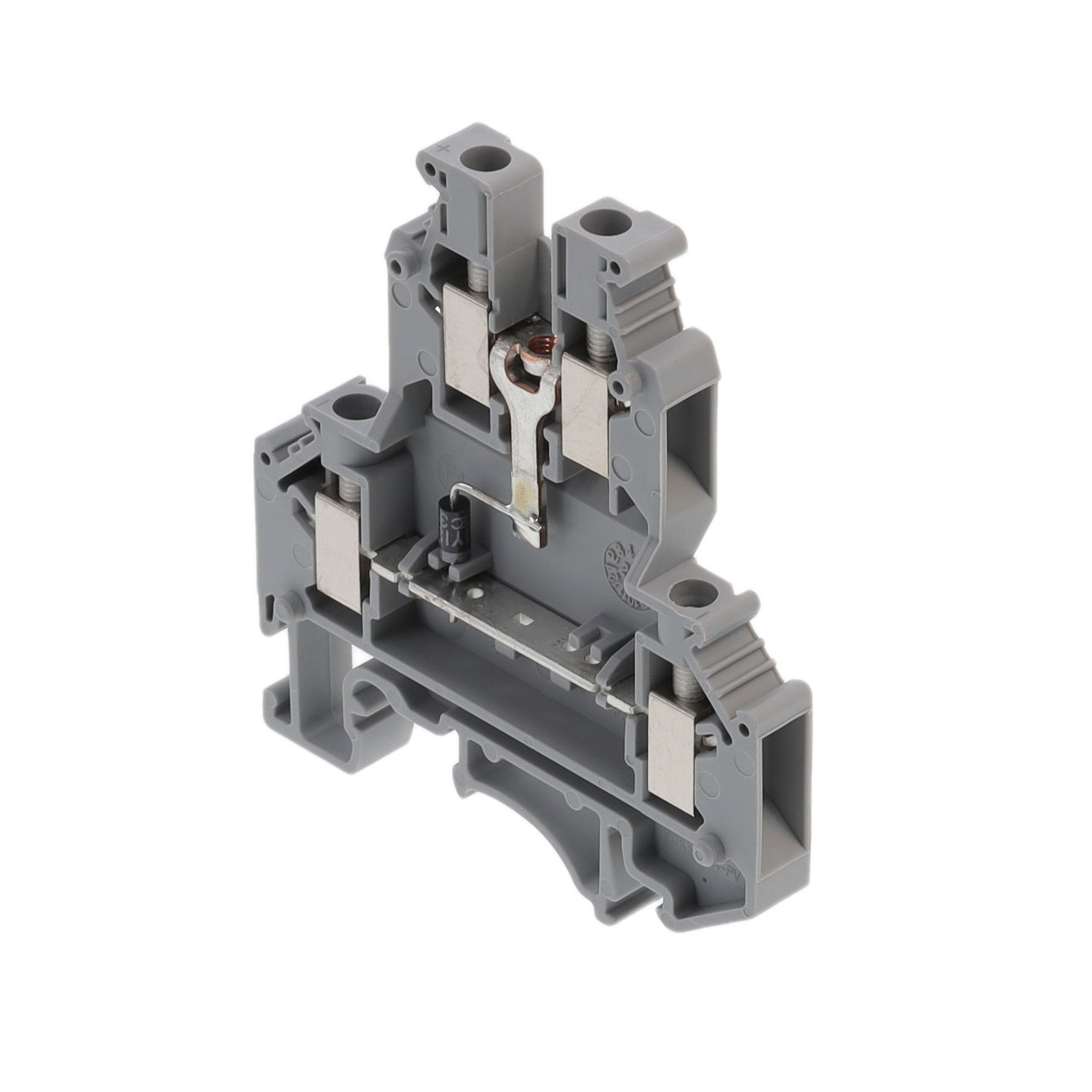

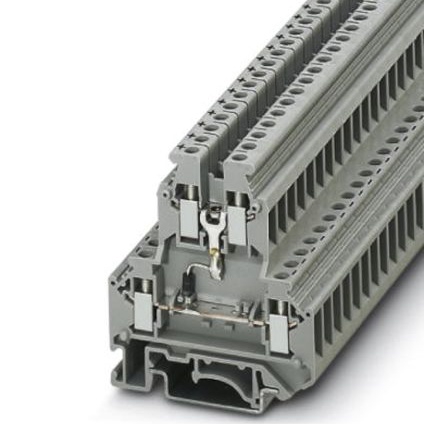

PHOENIX CONTACT 接线座- 隔板块 2791016

2791016概述

    # PHOENIX CONTACT UKK 5-DIO/O-U 技术手册解析

    1. 产品简介


    UKK 5-DIO/O-U 是 PHOENIX CONTACT 提供的一款高品质的穿通式模块化接线端子产品,广泛应用于工业自动化、电力系统、建筑设施及各种需要可靠连接的场景。该产品通过螺丝连接方式提供高效的导电性能,可支持不同类型的导线连接,其设计兼顾机械强度与电气安全性,适合严苛的工作环境。
    主要功能:
    - 提供稳定可靠的电路连接点。
    - 支持多种导线尺寸(从 0.2 mm² 到 4 mm²)。
    - 能够承受高电压(最高 500 V)和大电流(最大 32 A)。
    应用领域:
    - 工业自动化控制柜。
    - 分布式能源管理系统。
    - 楼宇自动化系统。
    - 配电设备中的连接节点。

    2. 技术参数


    以下是 UKK 5-DIO/O-U 的详细技术规格:
    | 参数类别 | 参数值 |

    | 产品编号 | 2791016 |
    | 连接类型 | 螺丝连接 |
    | 导线截面积 | 固体:0.2 mm² - 4 mm² |
    | 导线截面积(多股导线) | 0.2 mm² - 4 mm² |
    | AWG 规格 | 24 - 12 |
    | 额定电流 | 32 A |
    | 额定电压 | 500 V |
    | 最大允许负载电流 | 32 A (适用于 4 mm² 导线) |
    | 尺寸(长 × 宽 × 高) | 56 mm × 6.2 mm × 62 mm |
    | 绝缘材料等级 | PA (阻燃等级 V0) |
    | 污染等级 | 3 |
    | 火灾防护等级 | UL 94 V0 |
    | 接线能力(螺丝刀宽度) | 0.6 x 3.5 mm |

    3. 产品特点和优势


    - 模块化设计:便于安装与扩展,适用于复杂的接线需求。
    - 高可靠性:额定电流高达 32 A,支持最高 6 kV 的浪涌电压,确保长期稳定的运行。
    - 广泛兼容性:支持不同类型的导线,适应不同的应用场景。
    - 高效连接:螺丝连接结构坚固耐用,满足工业环境下的机械应力要求。
    - 环保合规:符合 WEEE 和 RoHS 标准,绿色环保。

    4. 应用案例和使用建议


    应用案例:
    1. 工业控制柜:UKK 5-DIO/O-U 常用于连接传感器、执行器和控制器之间的信号传输,其高载流能力使其适合密集布线的应用场景。
    2. 分布式能源系统:作为光伏或风能系统的接线节点,该端子能够承载较大的电流,并提供出色的绝缘保护。
    3. 楼宇自动化系统:适合连接照明、暖通空调和安防设备等。
    使用建议:
    - 在高温、潮湿或多尘环境中使用时,需额外考虑防潮或防尘措施。
    - 对于多股导线,建议使用适当规格的金属套管以确保接触牢固。
    - 安装时严格按照扭矩范围(0.6 Nm 至 0.8 Nm)拧紧螺丝,避免因过紧或过松导致接触不良。

    5. 兼容性和支持


    - UKK 5-DIO/O-U 可以与 PHOENIX CONTACT 的其他系列端子和组件无缝集成,如 NS 35/7.5 和 NS 35/15 的导轨。
    - 产品支持多个国际认证,包括 CUL、DNV、GOST 和 UL,确保全球范围内通用。
    - 厂商提供完善的售后服务和技术支持,帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处发热 | 检查螺丝是否拧紧到推荐范围(0.6-0.8 Nm)。 |
    | 导线无法插入端子 | 确保导线截面在规格范围内,并正确剥线。 |
    | 端子损坏 | 检查是否超出额定电流或电压,更换新端子。 |

    7. 总结和推荐


    UKK 5-DIO/O-U 是一款性能卓越、用途广泛的工业接线端子,特别适合需要高电流承载能力和良好绝缘性能的应用场景。其模块化设计和高可靠性使其成为众多行业的首选产品。综合评价,我们强烈推荐此款产品,尤其是在高负荷和复杂布线的场合。
    如果您正在寻找一款经久耐用且具备高度兼容性的接线端子,UKK 5-DIO/O-U 将是一个理想的选择。

2791016参数

参数
长*宽*高 56mm*6.2mm*67mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2791016厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2791016数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 2791016 2791016数据手册

2791016封装设计

查看详情并下载
Symbol
Footprint
3D Model
