1689792

厂牌: PHOENIX CONTACT

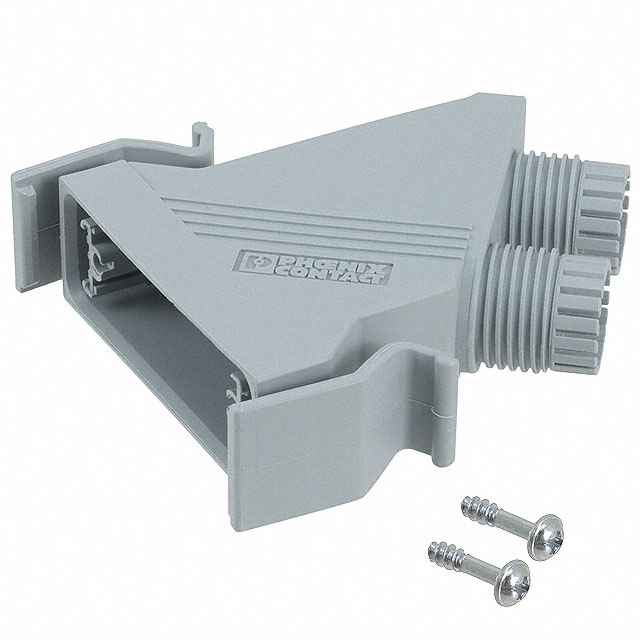

产品描述: 菲尼克斯,D-SUB插头外壳,VS-25-T-2M20,D-Sub Backshells,Strain Relief Backshell 25pin 灰色
供应商型号: 1689792
供应商: Master
标准整包数: 3
PHOENIX CONTACT D-Sub/D形连接器 - 外壳 1689792

1689792概述

    VARIOSUB D-SUB 25 连接器产品技术手册

    1. 产品简介


    VARIOSUB D-SUB 25 是一款专为工业环境设计的插头连接器,适用于信号和数据技术领域。它特别适用于需要高防护等级、高温和机械应力的应用场景。VARIOSUB 系列的显著特点是采用了简单且可靠的推拉式锁紧机制,采用传统的D-SUB接触插入方式,具备IP 67级别的防护,并提供电磁兼容保护(EMC)。

    2. 技术参数


    机械数据
    - 插入力:≤ 3.3 N(每信号触点)
    - 拔出力:≤ 2.2 N(每信号触点)
    - 插拔循环次数:≥ 200次
    材料与表面
    - 绝缘体材料:PBTP(聚对苯二甲酸丁二醇酯)
    - 触点材料:铜合金
    - 触点表面:镍/金镀层
    电气数据
    - 最大电流:1 A(信号触点),20 A或40 A(电源触点)
    - 工作电压:63 V
    - 触点对间电阻:≤ 2.5 mΩ
    - 绝缘电阻:≥ 5000 MΩ
    热学及气候数据
    - 温度范围:-55°C至+125°C

    3. 产品特点和优势


    VARIOSUB D-SUB 25 具有多种独特功能和优势:
    - Push-Pull锁紧机制:快速简便的锁紧方式,操作时只需听到明显的“咔嗒”声即可确认连接成功。
    - 多电缆直径兼容:两个集成的夹线端子可适用于电缆直径在5到13毫米之间。
    - EMC保护:通过内部金属套筒和后盖实现电磁兼容保护,适合在高电磁干扰环境中使用。
    - 高效集成:内部和外部墙安装均支持,简化物流并降低成本。

    4. 应用案例和使用建议


    VARIOSUB D-SUB 25 广泛应用于各种工业环境,如自动化控制系统、工厂自动化和机器人系统等。例如,在一个自动化生产线中,该连接器可以确保可靠的数据传输,从而提高生产效率和稳定性。
    使用建议:
    - 在连接前,确保接触面干净,无氧化物和其他污染物。
    - 定期检查和维护连接器,确保长期可靠运行。
    - 为防止误插,可以根据需要选择红色编码片。

    5. 兼容性和支持


    VARIOSUB D-SUB 25 可与多种工业标准D-SUB接触插入匹配,保证与现有系统的兼容性。此外,制造商提供了详细的技术支持和售后服务,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题:连接器在插拔过程中出现松动。
    - 解决方案:重新锁定连接器,确保听到明显的“咔嗒”声。如果问题仍然存在,检查接触面是否有污垢或损坏。
    - 问题:连接器的绝缘电阻下降。
    - 解决方案:检查连接器是否受到化学物质侵蚀或物理损伤,必要时更换新的连接器。

    7. 总结和推荐


    综上所述,VARIOSUB D-SUB 25是一款具有高性能、高可靠性的工业连接器,特别适用于需要高防护等级和高温环境的应用场合。其简便的操作、出色的机械特性和广泛的适用性使其成为众多工业应用的理想选择。我们强烈推荐使用该产品以提升系统的稳定性和可靠性。

1689792参数

参数
类型 D-Sub Backshells,Strain Relief Backshell
颜色 灰色
触头类型 -
排数 -
针脚数 25pin
零件状态 在售
包装方式 散装

1689792厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1689792数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 外壳 PHOENIX CONTACT 1689792 1689792数据手册

1689792封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 12.7765 ¥ 115.7922
15+ $ 12.1099 ¥ 107.737
库存: 92
起订量: 3 增量: 0
交货地:
最小起订量为:3
合计: ¥ 347.37
