1419724

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,D-SUB插头外壳,CUC-DST-GZNI-S/DSSC15,Phoenix Contact 15针D-Sub外壳 DSSC系列, 压铸锌壳体, 直向出线, A尺寸, 灰色
供应商型号: 1449728
供应商: 欧时
标准整包数: 1

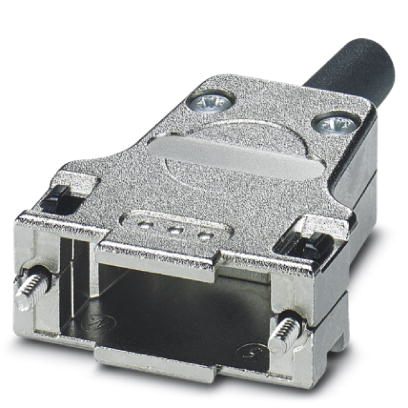

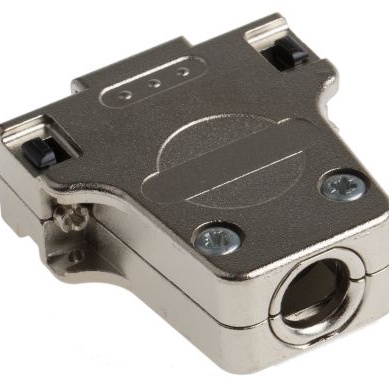

PHOENIX CONTACT D-Sub/D形连接器 - 外壳 1419724

1419724概述

    D-SUB插头外壳 CUC-DST-GZNI-S/DSSC15 技术手册解析

    1. 产品简介


    产品类型: D-SUB插头外壳
    主要功能: 提供对D-SUB连接器的物理保护和支持
    应用领域: 工业自动化、机械设备、通讯设备等需要高可靠性的连接场合

    2. 技术参数


    | 参数 | 规格 |

    | 保护等级 | IP20 |
    | 材料 | 锌模铸 |
    | 外壳表面材料 | 镀镍 |
    | 电缆外径 | 3 mm ... 9.5 mm (无弯折保护) |
    | 颜色 | 裸金属 |
    | 电缆出口 | 直头 |
    | 安装类型 | 螺钉锁紧装置 |
    | 螺纹 | 4-40 UNC |
    | 类型 | D-SUB 15 |
    | 外壳尺寸 | 2 |
    | 出线口编号 | 1 |
    | 环境温度 | -35 °C ... 100 °C |
    | 阻燃等级 | UL 94 V0 |
    | 重量 | N/A |

    3. 产品特点和优势


    特点和优势:
    - 预制锁紧螺栓:简化安装过程,提高工作效率。
    - 抗磁性金属套管外壳:确保连接器在复杂环境中不受外界磁场干扰。
    - 金属设计:提供卓越的机械强度和耐久性,适合在严苛工业条件下使用。
    - 内部空间大:适用于带有特殊触点的D-SUB连接器,满足更多连接需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化: 用于机器人的I/O接口连接。
    - 机械设备: 控制面板与主控单元之间的连接。
    - 通讯设备: 数据传输通道的保护。
    使用建议:
    - 在选择电缆时,确保电缆外径在3 mm至9.5 mm之间以确保最佳兼容性。
    - 在恶劣环境下使用时,建议定期检查连接器的防护等级,确保其始终处于良好的工作状态。

    5. 兼容性和支持


    - 兼容性: 本产品可与多种标准D-SUB连接器配合使用,例如VS-15系列插芯。
    - 支持和维护: 制造商提供详尽的技术文档和售后服务,包括安装指南和故障排查支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查电缆外径是否超出范围,必要时更换合适的电缆。 |
    | 连接不稳定 | 确认安装是否到位,重新安装并检查锁紧螺栓是否紧固。 |
    | 防护等级失效 | 定期检查插头外壳,确保没有损坏,如有必要,更换新的外壳。 |

    7. 总结和推荐


    综合评估:
    D-SUB插头外壳CUC-DST-GZNI-S/DSSC15以其坚固的金属设计和预制锁紧螺栓的特点,在工业应用中表现出色。其优良的防护等级和适应不同环境温度的能力,使其成为工业自动化和机械设备领域的理想选择。
    推荐使用:
    鉴于其出色的耐用性和广泛的适用性,我们强烈推荐此款D-SUB插头外壳用于需要高可靠性连接的工业应用场景。同时,制造商提供的全面支持和丰富的配件也大大增强了产品的实用性。

1419724参数

参数
针脚数 -
类型 D-Sub Backshells
颜色 灰色
触头类型 -
排数 -
长*宽*高 40mm(高度)

1419724厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1419724数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 外壳 PHOENIX CONTACT 1419724 1419724数据手册

1419724封装设计

查看详情并下载
Symbol
Footprint
3D Model
