1620042

产品分类: 连接器套件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,耦合器连接器,CA-07S1N129008,
供应商型号: Q-1620042
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 连接器套件 1620042

1620042概述

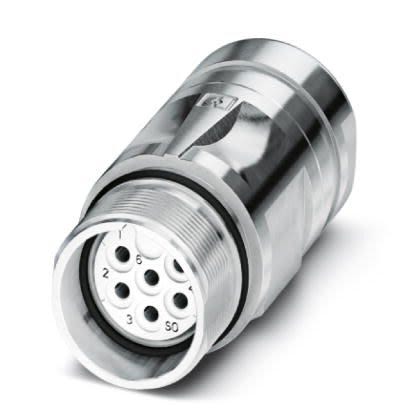

    # 产品技术手册:耦合连接器(型号:CA-07S1N129008)

    1. 产品简介


    本产品为一种直插式耦合连接器(Coupler Connector),型号为CA-07S1N129008。它广泛应用于工业自动化、机器人技术、交通运输等领域。该连接器设计用于确保安全、高效的数据传输和电力传输,尤其适用于需要高可靠性的工业环境。

    2. 技术参数


    - 防护等级:IP67,适用于现场装配。
    - 电气特性:
    - 额定电流:20A(25°C时)
    - 额定电压:300V
    - 额定温度范围:-40°C 至 125°C
    - 绝缘材料:PBT(聚对苯二甲酸丁二醇酯)
    - 接触材料:CuZn(铜锌合金)
    - 接触表面材料:Ni/Au(镍/金)
    - 连接方式:焊接
    - 电缆直径范围:10mm 至 14.5mm
    - 连接孔数量:7个
    - 接触孔径:2mm
    - 导线截面积:最小 0.08 mm²,最大 2.5 mm²

    3. 产品特点和优势


    - 安全使用:IP67防护等级确保连接器能在各种恶劣环境中安全使用。
    - 灵活装配:便于在现场快速安装,减少停机时间。
    - EMC保护:提供一致的电磁兼容保护,确保信号传输的可靠性。
    - 焊接技术:采用成熟的焊接技术,适用于多种细绞线(litz wire)。


    4. 应用案例和使用建议


    应用案例
    - 工业自动化系统
    - 交通运输设备(如火车、船舶)
    - 机器人技术
    使用建议
    - 确保连接器和电缆的接头清洁干燥,避免灰尘和湿气影响连接质量。
    - 定期检查连接部位是否有磨损或损坏,及时更换以确保持续可靠的运行。

    5. 兼容性和支持


    - 该连接器与标准M23接口的设备和组件具有良好的兼容性。
    - 厂商提供全面的技术支持和售后服务,包括产品安装、调试和故障排除。

    6. 常见问题与解决方案


    - Q: 连接器如何防止松动?
    - A: 使用SPEEDCON锁紧机构,确保连接器在插入后牢固锁定,不易松动。
    - Q: 如何确认连接器正常工作?
    - A: 检查连接器接口是否有明显的磨损或腐蚀,必要时可以使用万用表测试接触电阻。

    7. 总结和推荐


    综合评估
    该耦合连接器CA-07S1N129008具备IP67防护等级、可靠焊接技术和优良的EMC保护性能,能够在极端环境下保持高稳定性。这些特性使其成为工业自动化、交通及机器人领域的理想选择。
    结论
    我们强烈推荐使用这款耦合连接器。它的高性能和广泛应用领域使其成为市场上极具竞争力的产品之一。

1620042参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1620042厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1620042数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 连接器套件 PHOENIX CONTACT 1620042 1620042数据手册

1620042封装设计

查看详情并下载
Symbol
Footprint
3D Model
