1620002

产品分类: 连接器套件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,耦合器连接器,CA-12M1N8A9503,
供应商型号: Q-1620002
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 连接器套件 1620002

1620002概述

    电子元器件技术手册:耦合连接器 CA-12M1N8A9503

    1. 产品简介

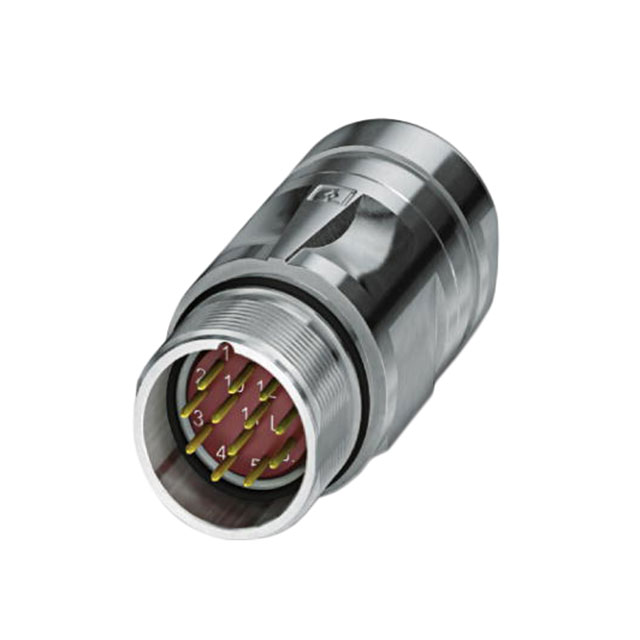

    耦合连接器 CA-12M1N8A9503(型号 1620002) 是一款适用于工业自动化领域的高速连接器。该连接器采用 M23 接口设计,具备速插锁定机制(SPEEDCON),用于确保连接稳定性和快速安装。其主要功能是为自动化控制系统提供可靠的电力传输和信号传输解决方案。广泛应用于工业控制、机器人、工厂自动化等领域。

    2. 技术参数


    - 耦合方式: 直接耦合
    - 锁定机制: SPEEDCON锁定
    - 接口类型: M23
    - 位置数: 12
    - 接触类型: 镀锌黄铜(铜锌合金)
    - 连接方式: 压接
    - 电缆直径范围: 6mm 至 10mm
    - 电源触点直径: 1mm
    - 电源触点额定电流: 25°C 下 8A
    - 电源触点额定电压: 150V
    - 污染等级: 3
    - 防护等级(插入时): IP67
    - 绝缘材料: 尼龙66(PA66)
    - 工作温度范围: -40°C 至 125°C
    - 认证标准: UL Recognized、cUL Recognized、EAC

    3. 产品特点和优势


    - 速插锁定机制: 确保快速、安全的连接,降低安装时间。
    - 高防护等级: IP67 防护等级,适用于恶劣工业环境。
    - 广泛的温度范围: -40°C 至 125°C,适用于极端温度环境。
    - 可靠电流传输: 每个电源触点可承载高达 8A 的电流。
    - 多种认证标准: UL、cUL 和 EAC 认证,保证产品符合国际标准。

    4. 应用案例和使用建议


    该耦合连接器常用于工业自动化系统中,如机器人控制系统、工业传感器网络、远程监控设备等。以下是几个应用实例和使用建议:
    - 机器人控制系统: 用于机器人关节之间的电力和信号传输,确保高效且可靠的连接。
    - 工业传感器网络: 在复杂的传感器网络中使用,以实现高精度的数据采集和传输。
    - 远程监控设备: 在需要频繁拆卸和重新连接的场合,利用其速插锁定机制方便快捷地进行操作。
    使用建议:
    - 安装前检查电缆直径是否在 6mm 至 10mm 范围内。
    - 使用适当的工具进行压接,确保连接牢固。
    - 确保连接器和电缆清洁,以减少接触电阻。

    5. 兼容性和支持


    - 兼容性: 本连接器与市场上主流的 M23 插座相兼容。
    - 支持: Phoenix Contact 提供详尽的用户文档和技术支持,包括安装指南和故障排除手册。建议用户在首次安装前详细阅读相关文档,以确保正确使用。

    6. 常见问题与解决方案


    - 问题 1: 连接不稳定。
    - 解决方案: 检查压接是否正确,确保电缆直径在规定范围内。

    - 问题 2: 温度过高。
    - 解决方案: 确保连接器周围有足够的散热空间,并避免长时间过载运行。

    - 问题 3: 密封效果不佳。
    - 解决方案: 确认密封圈已正确安装,且无损坏。

    7. 总结和推荐


    综上所述,耦合连接器 CA-12M1N8A9503 是一款高性能的工业级连接器,具备快速安装、可靠连接和广泛的应用范围等优点。针对各种工业自动化应用场景,尤其是对连接可靠性要求较高的场合,该产品表现优异。建议用户在选择连接器时优先考虑该产品,并参考制造商提供的安装和维护指南,以确保最佳使用效果。

1620002参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1620002厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1620002数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 连接器套件 PHOENIX CONTACT 1620002 1620002数据手册

1620002封装设计

查看详情并下载
Symbol
Footprint
3D Model
