2701560

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-2701560
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 其他工具 2701560

2701560概述

    电子元器件技术手册:安全模块

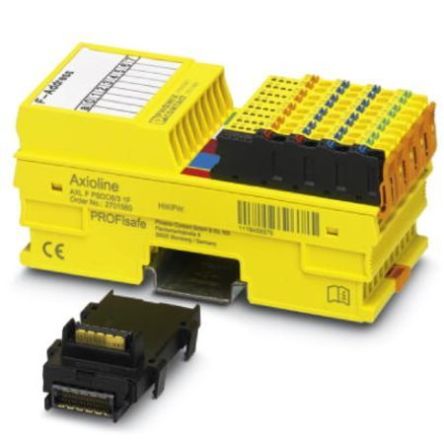

    本文将详细介绍一款由Phoenix Contact公司生产的数字输出模块——AXL F PSDO8/3 1F安全模块。此模块专为连接Phoenix Contact或Siemens控制器而设计,具有高可靠性和多种保护功能,适用于多种工业应用场合。

    1. 产品简介


    产品类型: 数字输出模块
    主要功能: 提供四个双通道或八个单通道的安全数字输出,集成到PROFIsafe系统中。
    应用领域: 适用于各种需要高安全性的工业自动化控制系统,如工厂自动化、机器人控制和过程控制等。

    2. 技术参数


    - 尺寸:
    - 宽度: 53.6 mm
    - 高度: 126.1 mm
    - 深度: 54 mm
    - 接口:
    - Axioline F本地总线接口
    - 连接方式: 总线底板模块

    - 输入地址区域: 5 Byte
    - 输出地址区域: 5 Byte
    - 所需参数数据: 22 Byte (包括I和F参数)
    - 所需配置数据: 10 Byte
    - 数字输出:
    - 输出名称: 数字输出
    - 连接方式: 直插式
    - 连接技术: 2-导线或3-导线
    - 输出数量: 4个(双通道) 或 8个(单通道)
    - 最大输出电流: 2 A (每通道)
    - 最大输出电流(根据CULUS标准): 1.5 A (每通道)
    - 最大组输出电流: 4 A (每组)
    - 最大组输出电流(根据CULUS标准): 3 A (每组)
    - 总最大输出电流: 8 A (所有输出)
    - 保护电路: 过载保护、自由轮电路(用于感性负载)、泄放电路(用于加速电容负载的放电)
    - 环境条件:
    - 工作温度范围: -35°C 至 60°C
    - 储存/运输温度范围: -40°C 至 85°C
    - 工作湿度范围: 10% 至 75%
    - 储存/运输湿度范围: 10% 至 75%
    - 环境保护等级: IP20
    - 大气压力(工作和储存/运输): 70 kPa 至 108 kPa (最高海拔3000米)

    3. 产品特点和优势


    - 安全性: 满足Cat. 4/PL e (EN ISO 13849-1), SIL 3 (EN IEC 62061, IEC 61508) 的要求。
    - 多功能性: 支持双通道和单通道配置,适应不同需求。
    - 高可靠性: 提供过载保护、自由轮电路和泄放电路。
    - 广泛的温度和湿度范围: 能够在极端环境下正常运行。
    - 认证: 通过多项国际认证,如PROFIsafe、cULus等。

    4. 应用案例和使用建议


    应用场景:
    - 在工厂自动化系统中用于控制电动机、阀门等执行机构。
    - 在机器人控制系统中实现对各种执行机构的安全控制。
    - 在过程控制系统中,实现对生产流程的安全监控和控制。
    使用建议:
    - 根据实际应用场景选择合适的配置(双通道或单通道)。
    - 在安装时注意保持良好的散热条件,以确保模块长期稳定运行。
    - 在配置过程中详细阅读用户手册,正确设置参数,以充分发挥其性能。

    5. 兼容性和支持


    - 兼容性: 仅限于连接到Phoenix Contact或Siemens控制器。
    - 制造商支持: 提供全面的技术文档和支持服务,帮助用户更好地理解和使用该模块。

    6. 常见问题与解决方案


    - 问题1: 输出电流超过最大额定值。
    - 解决办法: 检查并调整负载电流,避免超负荷运行。

    - 问题2: 连接不稳定。
    - 解决办法: 确保连接牢固,检查连接器是否损坏。

    - 问题3: 模块不能正常工作。
    - 解决办法: 检查电源电压是否符合要求,重新配置参数。

    7. 总结和推荐



    总结

    :
    - 优点: 高安全性、多功能配置、广泛的工作温度范围、强大的认证支持。
    - 缺点: 仅限于特定品牌控制器使用,可能限制了其应用场景。
    推荐: 综合考虑其在安全性、稳定性及多功能性方面的表现,强烈推荐在高要求的工业自动化控制系统中使用这款安全模块。其卓越的性能使其成为同类产品中的佼佼者,能够显著提升系统的整体可靠性。

2701560参数

参数
零件状态 在售
包装方式 散装

2701560厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2701560数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2701560 2701560数据手册

2701560封装设计

查看详情并下载
Symbol
Footprint
3D Model
