1550708

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,SAC-8P-100,0-PVC/SH-0,25,Cable Ring PVC Black 8 Position Shielded Conductor Colors White/Brown/Green/Yellow/Gray/Pink/Blue/Red Cable Length 100m
供应商型号: Q-1550708
供应商: 期货订购
标准整包数: 1

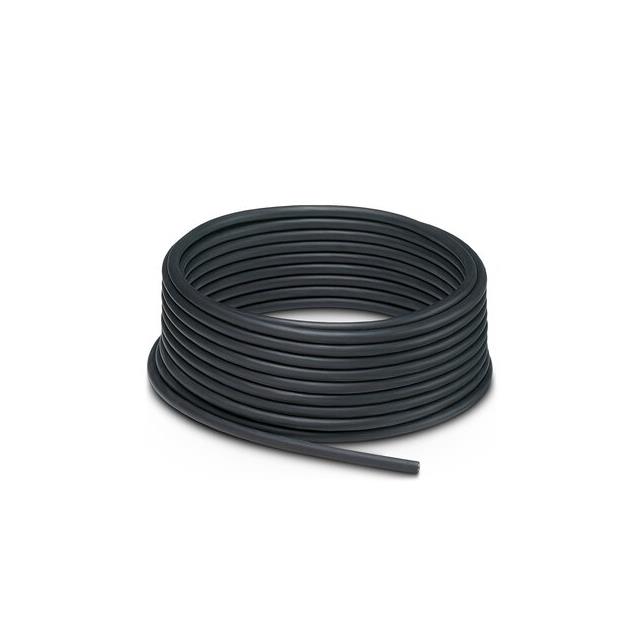

PHOENIX CONTACT 电源线线缆 1550708

1550708概述

    # 传感器/执行器电缆产品技术手册

    产品简介


    产品名称: 传感器/执行器电缆(型号:SAC-8P-100,0-PVC/SH-0,25)
    产品类型: 传感器/执行器电缆,常用于工业自动化系统中的信号传输。
    主要功能:
    - 该电缆适用于连接传感器、执行器及控制器,具备屏蔽层以确保在各种环境下稳定传输信号。
    - 具备良好的抗干扰能力,可在工业环境中稳定运行。
    应用领域:
    - 工业自动化
    - 机器人技术
    - 控制系统集成

    技术参数


    | 参数名称 | 规格参数 |

    | 电缆长度 | 100 米 |
    | 导体横截面积 | 8×0.25 mm² (信号线) |
    | AWG 导线 | 24 |
    | 芯直径(含绝缘层) | 1.5 mm ± 0.05 mm (信号线) |
    | 绝缘厚度 | ≥ 0.38 mm (导体绝缘,信号线) |
    | ≥ 0.76 mm (外护套) |
    | 外部护套直径 | 7.7 mm ± 0.2 mm |
    | 重量 | 85 kg/km |
    | 电气特性
    | 额定电压 | 300 V |
    | 测试电压 | 3000 V |
    | 电阻 | ≤ 78 Ω/km |
    | 绝缘电阻 | ≥ 10 GΩ·km |
    | 温度范围 | 操作温度:-25°C 至 105°C |
    | 颜色 | 白 / 棕 / 绿 / 黄 / 灰 / 粉 / 蓝 / 红 |
    | 屏蔽 | 85% 铜编织屏蔽 |

    产品特点和优势


    产品特点:
    - 8位屏蔽设计,保证信号传输稳定性,适合工业环境下的使用。
    - 采用PVC材料,具有良好的耐磨性和抗腐蚀性。
    - 符合多个国际认证标准,如UL、cUL、GOST、cULus,确保产品质量可靠。
    - 重量轻,便于安装和布线。
    优势:
    - 优秀的电磁干扰防护,确保信号传输质量。
    - 多种颜色标识,易于识别不同的信号线。
    - 高性价比,满足各类工业自动化需求。

    应用案例和使用建议


    应用案例:
    - 在自动化生产线中,传感器和执行器通过此电缆进行信号传输,实现高效精准的控制。
    - 在机器人系统中,该电缆可以连接伺服电机和传感器,确保稳定的信号传输。
    使用建议:
    - 安装时应避免将电缆布置在强磁场区域,以防信号受到干扰。
    - 避免电缆过度弯曲,确保电缆内部结构不被破坏。
    - 如需接头处理,建议使用专用的剥线工具,以确保电缆接口的稳固和绝缘性能。

    兼容性和支持


    - 兼容性: 此电缆与市场上大多数传感器和执行器设备兼容,可广泛应用于各种自动化系统中。
    - 支持和维护: 生产商提供技术支持和售后服务,包括技术咨询和故障排除,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆接口不稳定 | 使用专用剥线工具确保接口处理正确。 |
    | 信号传输不稳定 | 检查是否有外部电磁干扰,确保屏蔽层接地良好。 |
    | 电缆断裂 | 避免电缆过度弯曲,按照安装规范布线。|

    总结和推荐


    综合评估:
    该传感器/执行器电缆以其高性能、稳定性和广泛的适用性成为自动化领域的理想选择。产品在制造过程中严格遵循质量标准,能够满足绝大多数工业自动化项目的需要。
    推荐:
    鉴于其优异的性能表现和良好的市场反馈,我们强烈推荐这款传感器/执行器电缆。无论是新建项目还是现有系统的升级改造,都是理想的选择。

1550708参数

参数
328.1' (100.0m)
零件状态 在售
包装方式 散装

1550708厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1550708数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 1550708 1550708数据手册

1550708封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3397.684
10+ ¥ 3367.616
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3397.68
