2700141

产品分类: 蜂鸣器
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 651-2700141
供应商: Mouser
标准整包数: 1

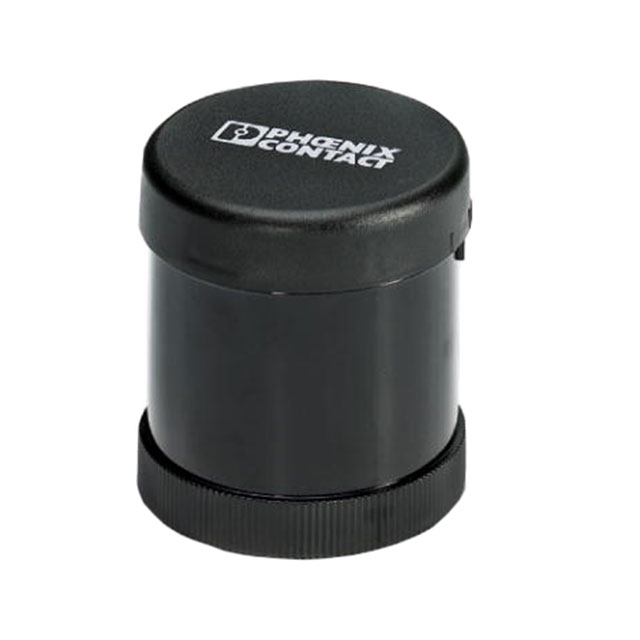

PHOENIX CONTACT 蜂鸣器 2700141

2700141概述

    #

    产品简介


    这款PHOENIX CONTACT的PSD-S AE SM7-4 100DB/3是专为信号塔设计的一款声音报警元件。它可提供7种不同的可选音调,并且最大输出声压级可达100dB(A)。该元件专为24V直流电供电设计,适用于各种需要声音警报的应用场景,如工业自动化、安全警示系统等。

    技术参数


    主要规格
    - 输入电压: 24V直流电
    - 声压级: 最大100dB(A)
    - 频率范围: 1.6kHz至3.4kHz(具体频率取决于音调类型)
    - 电流消耗: 最大500mA启动电流,连续运行时为80mA
    - 环境温度范围: -20°C至50°C
    - 防护等级: IP65(安装后)
    声音特性
    - 可选音调: 7种不同音调(连续音、脉冲音、颤音和哼音)
    - 音量调节: 通过电位器调整音量
    其他
    - 尺寸: 直径70mm,高72mm
    - 重量: 80克
    - 认证: 符合EMC指令2004/108/EC

    产品特点和优势


    PSD-S AE SM7-4 100DB/3声音报警元件具备多个显著特点,使其在市场上具有很高的竞争力:
    - 多种音调选择: 可以适应不同应用场景的声音需求。
    - 便捷的音量调节: 用户可以轻松调整音量,确保声音警报达到理想效果。
    - 广泛的工作温度范围: -20°C到50°C,适用于多种恶劣环境。
    - 可靠的防护等级: 达到IP65标准,可以防止灰尘进入并抵御喷射水的影响。
    - 简便的安装和连接: 使用卡口锁定系统和弹簧端子或螺丝连接方式,易于装配和维护。

    应用案例和使用建议


    PSD-S AE SM7-4 100DB/3主要用于构建信号塔。这种信号塔可以根据需要组合多种光学和声音信号元件。例如,图8展示了由一个声音报警元件、两个光学信号元件和一个连接元件组成的信号塔结构。
    使用建议:
    1. 正确连接电源:在连接电源前,确保所有连接线正确无误。
    2. 合理调整音量:根据周围环境的噪声水平,适当调整电位器,确保警报声清晰且不过于刺耳。
    3. 选择合适的音调类型:根据应用场景的具体要求,选择最适合的音调类型,例如在工厂环境中可能更适合低频连续音。

    兼容性和支持


    PSD-S AE SM7-4 100DB/3元件可以与不同类型的光学信号元件一起使用,形成完整的信号塔结构。具体组装方法可参考技术手册中的示例和说明。制造商提供详尽的技术支持文档,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    根据手册中的信息,以下是一些常见问题及其解决方案:
    1. 如何调整音量?
    - 解决方案:通过位于元件底部的电位器进行调节。
    2. 如何设置音调频率和音调类型?
    - 解决方案:通过分配控制线来定义。具体操作请参考技术手册中的图2。
    3. 如何连接声音报警元件?
    - 解决方案:参考技术手册中的图2至图7,按照正确的线路连接方式进行连接。

    总结和推荐


    综上所述,PSD-S AE SM7-4 100DB/3是一款高度集成且功能丰富的声音报警元件,适合用于各种工业自动化和安全警示系统。其多样的音调选择、便捷的音量调节和广泛的适用温度范围使其在众多同类产品中脱颖而出。此外,PHOENIX CONTACT提供的详尽支持和维护文档也极大地提升了用户体验。因此,我们强烈推荐使用这款产品。

2700141参数

参数
声压级 -
频率 -
阻抗 -
端接类型 -
工作电压 -
长*宽*高 72mm(高度)
安装方式 卡入式安装,按扣安装
零件状态 在售
包装方式 散装

2700141厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700141数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 蜂鸣器 PHOENIX CONTACT 2700141 2700141数据手册
