AT-1438-TWT-R

产品分类: 蜂鸣器
厂牌: PUI AUDIO
产品描述: 1V~20V 80dB @ 5V,10cm 3.8kHz 通孔安装 13.8mm*13.8mm*6.8mm
供应商型号: REB-SOUND1029
供应商: 海外现货
标准整包数: 100

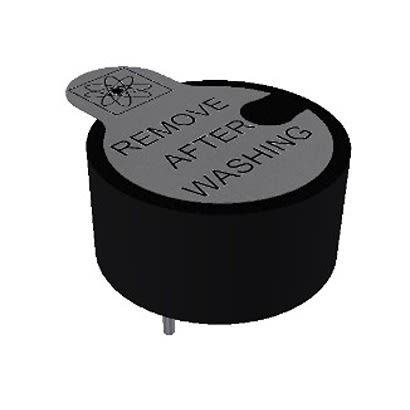

PUI AUDIO 蜂鸣器 AT-1438-TWT-R

AT-1438-TWT-R概述

    # PUI Audio AT-1438-TWT-R 14mm Transducer 技术手册解析

    产品简介


    PUI Audio 的 AT-1438-TWT-R 是一款14毫米直径的压电式扬声器转接器,以其紧凑的设计和高效的音频输出能力广泛应用于各类消费电子设备、医疗设备和工业控制系统。该产品通过了严格的机械和环境测试,能够在极端条件下保持稳定性能。Noryl™ 材质的外壳不仅提供了优异的耐热性,还支持波峰焊接工艺。此外,可拆卸的清洗标签确保了长期使用后性能不受影响。
    主要功能与应用领域
    - 基本功能:高保真音频输出,适用于需要紧凑设计和高效率的应用场景。
    - 典型应用领域:
    - 消费电子产品(如智能手表、助听器)
    - 医疗器械(如便携式监护仪)
    - 工业控制设备(如报警系统)

    技术参数


    以下是 AT-1438-TWT-R 的关键性能指标和技术规格:
    | 参数 | 值 | 单位 |
    |
    | 额定电压 | 5 Vp-p
    | 工作电压范围 | 1 ~ 20 Vp-p
    | 额定电流(最大) | 1 mA
    | 电容值 | 13,000 ± 30% | pF |
    | 最小 SPL @ 10 cm | 80 dBA
    | 共振频率 | 3,800 ± 500 Hz
    | 工作温度范围 | -30 ~ +80 °C
    | 存储温度范围 | -30 ~ +80 °C
    | 外壳材质 | Noryl™
    | 端子材质 | Sn 镀锡红铜
    | 重量 | 1 | g |
    注:所有尺寸均为毫米,公差为 ±0.5mm;角度公差为 ±3°。
    产品特点与优势
    - 高性能音频输出:80 dB SPL @ 10 cm,提供清晰且强大的音频表现。
    - 耐用性与可靠性:通过了严苛的高低温循环、振动、冲击等环境测试,确保长期稳定运行。
    - 易维护性:独特的可拆卸清洗标签设计延长使用寿命并简化维护流程。
    - 环保合规:RoHS 2011/65/EU 认证,符合全球环保标准。
    应用案例与使用建议
    应用案例
    - 医疗设备:用于便携式监护仪的警报音提示,满足高精度和高可靠性的需求。
    - 消费电子:适合集成于智能手表等小型化设备中,实现高品质的音乐播放体验。
    - 工业报警系统:部署在恶劣环境中,仍能提供稳定的警示音信号。
    使用建议
    1. 最佳电压选择:推荐使用额定电压 5 Vp-p 进行供电以获得最佳性能。
    2. 避免过载:确保输入电压不超过最大限制值(20 Vp-p),防止损坏。
    3. 定期清洁:对于长期使用的设备,建议定期清理表面污垢以维持良好音质。
    兼容性与支持
    AT-1438-TWT-R 设计兼容多种电路板布局,并可通过标准波峰焊接工艺安装。PUI Audio 提供全面的技术支持服务,包括样品申请、设计咨询及售后服务,帮助客户快速整合产品到其项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 音量不足 | 检查供电电压是否达到要求 |
    | 音质失真 | 确认输入信号是否干净无干扰 |
    | 设备无法正常启动 | 检查接线是否正确连接 |
    总结与推荐
    产品综合评价
    PUI Audio 的 AT-1438-TWT-R 以其卓越的性能、出色的耐用性和灵活的应用场景成为市场上极具竞争力的产品。无论是针对医疗、消费还是工业领域,该产品都能提供稳定可靠的解决方案。
    推荐意见
    我们强烈推荐 AT-1438-TWT-R 作为各类高精度音频应用的理想选择。其优良的品质、合理的价格以及全方位的支持使其成为市场上不可多得的优秀产品。如果您正在寻找一款兼具高性能与稳定性的压电式扬声器转接器,那么这款产品无疑值得您的关注与尝试。

AT-1438-TWT-R参数

参数
工作电压 1V~20V
声压级 80dB @ 5V,10cm
频率 3.8kHz
阻抗 -
端接类型 -
长*宽*高 13.8mm*13.8mm*6.8mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

AT-1438-TWT-R厂商介绍

PUI Audio是一家专注于高品质音频解决方案的公司,其产品线涵盖了多种音频设备和组件。以下是PUI Audio的一些主要产品分类和应用领域:

1. 扬声器和喇叭:提供各种尺寸和类型的扬声器,适用于家庭音响、汽车音响、专业音响系统等。

2. 音频放大器:包括功率放大器和集成放大器,用于驱动扬声器并提供高质量的音频输出。

3. 音频处理器:如数字信号处理器(DSP),用于音频信号的调整和优化。

4. 麦克风和拾音器:提供各种类型的麦克风,适用于录音、会议、演出等场合。

5. 耳机和耳塞:包括专业监听耳机和消费级耳机,满足不同用户的需求。

6. 音频接口和转换器:用于连接和转换不同音频设备之间的信号。

7. 无线音频设备:如无线麦克风和无线扬声器,提供便捷的无线连接解决方案。

PUI Audio的优势在于:

- 技术创新:不断研发新技术,提升产品性能和用户体验。
- 品质保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:根据客户需求提供定制化的音频解决方案。
- 广泛应用:产品适用于多种行业和市场,包括娱乐、教育、企业等。

PUI Audio致力于提供全面的音频解决方案,满足不同客户的需求,并在音频技术领域保持领先地位。

AT-1438-TWT-R数据手册

厂牌 PDF简要描述 下载
PUI AUDIO 蜂鸣器 PUI AUDIO AT-1438-TWT-R AT-1438-TWT-R数据手册

AT-1438-TWT-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0965 ¥ 9.6165
200+ $ 1.0679 ¥ 9.3657
300+ $ 1.0489 ¥ 9.1984
500+ $ 1.0391 ¥ 9.1126
700+ $ 1.0009 ¥ 8.7783
库存: 3100
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 961.65
