2296773

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,FLK50/4X14/EZ-DR/1000/KONFEK,Phoenix Contact PLC线 拆分电缆, 用于传感器和执行器
供应商型号: Q-2296773
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2296773

2296773概述

    #

    产品简介

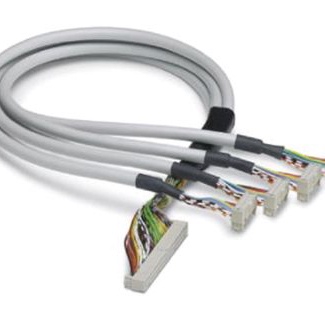

    本产品为一款专为VARIOFACE系统布线设计的圆形电缆套装,型号为FLK 50/4X14/EZ-DR/1000/KONFEK(产品编号:2296773)。该电缆套装主要用于连接控制器到模块化设备,通过一个50位插座条和四个14位插座条实现。特别之处在于,该产品能够将最多32个通道拆分为4组,每组包含8个通道,适用于多种工业控制系统。典型应用包括自动化设备、工厂控制系统、工业机器人以及各类自动化设备中的信号传输。

    技术参数


    基本信息
    - 产品型号: FLK 50/4X14/EZ-DR/1000/KONFEK
    - 产品编号: 2296773
    关键商业数据
    - 包装单位: 1个
    - 重量(不含包装): 2314.0克
    - 原产国: 德国
    - 定制关税号: 85444290
    - 产品类别: 非退货产品(定制)
    技术规格
    - 额定电压: < 50 V AC 或 60 V DC
    - 最大电流承载能力: 1A
    - 最大导体电阻: 0.16Ω/m
    - 电缆长度: 10米
    - 单芯直径: 0.14mm² (AWG 26)
    - 导体结构: 7根股线
    - 导体材料: 镀锡铜
    - 外部直径: 6.3毫米
    - 绝缘类型: 符合IEC 60352-4/DIN EN 60352-4标准
    - 屏蔽: 无
    环境条件
    - 操作温度范围: -20°C 到 50°C
    - 存储/运输温度范围: -20°C 到 70°C

    产品特点和优势


    1. 定制化服务: 作为非退货产品,这款电缆套装提供定制化的解决方案以满足不同客户的需求。
    2. 高可靠性: 最大电流承载能力为1A,确保信号传输稳定可靠。
    3. 广泛的适用性: 可用于多种控制器和输入输出卡,包括Siemens S7-400、Allen-Bradley ControlLogix等。
    4. 安全认证: UL、cUL、EAC和cULus安全认证,保证了产品的安全性。
    5. 兼容性强: 与多个品牌的控制器兼容,方便集成到现有的系统中。

    应用案例和使用建议


    使用案例
    此电缆套装常用于连接Siemens S7-400系列控制器和其配套的I/O卡,例如6ES7 421-1BL01-0AA0。这些应用案例展示出了它在自动化控制领域的强大实用性。
    使用建议
    1. 选择正确的型号: 在安装前,应确认使用的控制器型号是否与电缆兼容,避免不必要的损失。
    2. 正确接线: 遵循正确的接线方式,确保导体间的正确连接。
    3. 环境条件: 注意操作环境的温度范围,确保在-20°C到50°C之间使用。

    兼容性和支持


    该电缆套装可以广泛应用于多种控制器和输入输出卡,包括Siemens S7-300/ET 200 M、Siemens S7-400、Allen-Bradley ControlLogix、Honeywell PlantScape等。厂家提供全面的技术支持和售后服务,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    问题1: 电缆长度不足怎么办?
    解决方案: 可以考虑通过串联或者更换更长的电缆来解决问题。
    问题2: 如何判断电缆是否损坏?
    解决方案: 可以使用万用表测量导体电阻和线路通断情况,如发现异常应及时更换。
    问题3: 安装过程中出现连接不稳定怎么办?
    解决方案: 检查插头和插座是否有异物或者磨损,重新接线并确保正确接触。

    总结和推荐


    综合评估
    FLK 50/4X14/EZ-DR/1000/KONFEK作为一款专用的电缆套装,不仅具有出色的电气性能和环境适应能力,而且能够在广泛的控制器和I/O卡之间提供稳定的连接。通过其多样化的兼容性和制造商提供的技术支持,它成为自动化控制系统中不可或缺的一部分。
    推荐结论
    鉴于其在自动化控制系统中的广泛应用和强大的兼容性,强烈推荐此款电缆套装给那些寻求高效、可靠连接解决方案的工程师和技术人员。

2296773参数

参数
32.81' (10.00m)
零件状态 在售
包装方式 散装

2296773厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2296773数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2296773 2296773数据手册

2296773封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1172.8383
10+ ¥ 1162.4592
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1172.83
