3210936

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTTB2,5-DIO/U-O,元件端子,菲尼克斯 双层端子, PTTB 2.5-DIO/U-O系列, 双层, 灰色, 推入式端接, 20A
供应商型号: PYA-3210936
供应商: 海外现货
标准整包数: 50

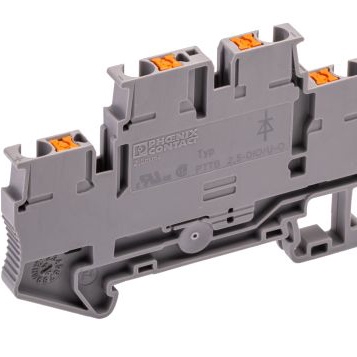

PHOENIX CONTACT 接线座- 隔板块 3210936

3210936概述


    产品简介


    终端块组件

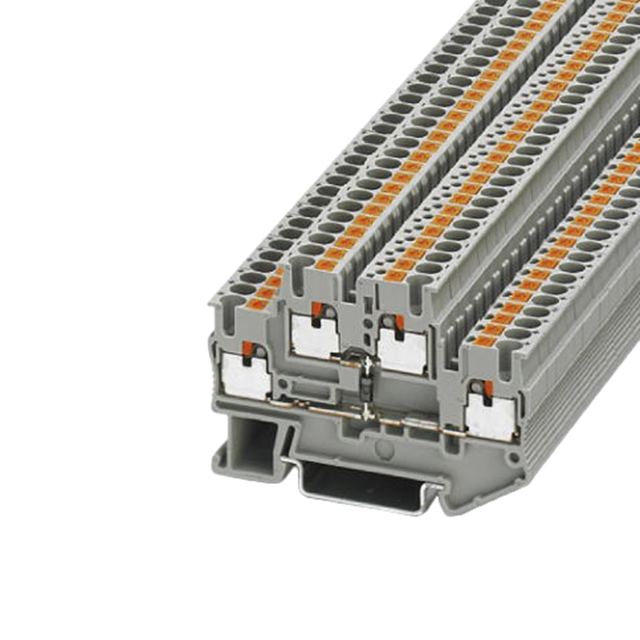

    本产品是一款集成1N4007二极管的终端块组件,具有四个连接点。该组件主要应用于紧凑空间的接线需求,具备出色的导电能力和耐高温、耐高湿度等特性。终端块组件通过螺丝安装或滑轨安装,广泛适用于工业自动化、轨道交通和新能源等领域。

    技术参数


    - 基本参数:
    - 额定电流:0.5 A
    - 连接点数量:4个
    - 接线方法:压入式连接
    - 第一和第二级连接
    - 最大载流能力:0.5 A
    - 导体截面范围:0.14 mm² - 4 mm²
    - 绝缘等级:III类
    - 污染等级:3级
    - 负载能力:最大功率损耗0.77 W
    - 工作电压:额定绝缘电压500 V,额定冲击电压6 kV
    - 连接细节:
    - 等级Ⅰ绝缘材料组,PA材料
    - 压接长度:8 mm至10 mm
    - 可直接插入导体截面(导线直径):0.14 mm² - 4 mm²
    - 软导线截面:0.14 mm² - 2.5 mm²(带塑料套管)

    - 机械参数:
    - 尺寸:宽度5.2 mm,高度68 mm
    - 安装方式:NS 35/7.5或NS 35/15
    - 环境温度:操作-60°C至110°C;存储-25°C至60°C(短时间可承受-60°C至70°C)
    - 湿度:操作环境20%-90%,存储环境30%-70%

    - 认证和标准:
    - 符合IEC 60947-7-1标准
    - 认证:CSA、EAC、cULus

    产品特点和优势


    - 紧凑设计:该终端块采用紧凑设计和前向接线,适合在有限空间内进行安装和接线。
    - 易于接线:通过Push-in连接方式,实现无工具接线,便于操作且提高安全性。
    - 多功能测试:除了双功能轴的测试选项外,所有终端块都提供额外的测试端子,确保电路的稳定性和可靠性。
    - 多种环境适应性:该产品能够承受极端环境条件,如振动、冲击、高低温及高湿度,适用于各种严苛的工业环境。

    应用案例和使用建议


    应用案例
    - 工业自动化:在工业自动化系统中,该终端块可用于接线控制柜,确保控制系统信号传输的稳定可靠。
    - 轨道交通:在轨道车辆的电气系统中,该终端块可应对高频振动和冲击,保证电路安全稳定运行。
    - 新能源领域:在风力发电、光伏电站等新能源项目中,该终端块凭借其优异的耐温性和抗污染能力,满足电力系统的严格要求。
    使用建议
    - 在接线时,应确保导体的压接长度符合规范要求,以保证良好的电气接触和长期稳定性。
    - 定期检查终端块连接点,特别是高湿度或震动环境下,确保其正常工作状态。

    兼容性和支持


    - 兼容性:该终端块与市场上多数常见的NS 35/7.5和NS 35/15标准滑轨兼容,能够无缝集成于现有系统中。
    - 支持服务:制造商提供详尽的技术文档、用户手册和支持服务,以帮助用户正确安装和维护该终端块。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法稳固压接 | 检查压接长度是否符合规范,必要时更换压接工具或调整压接参数。 |
    | 长时间暴露在高温环境中导致过热 | 确保安装环境温度不超过额定值,必要时加装散热片或采用适当的通风措施。 |

    总结和推荐


    综上所述,这款集成1N4007二极管的终端块组件具备优秀的电气特性和环境适应性,特别适用于紧凑空间和复杂环境下的接线需求。其独特的设计和高性能使其在市场上具有很强的竞争力。如果你需要在自动化、轨道交通或新能源项目中寻找一个可靠且高效的接线解决方案,那么这款产品无疑是理想的选择。

3210936参数

参数
长*宽*高 68mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装,散装

3210936厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210936数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3210936 3210936数据手册

3210936封装设计

查看详情并下载
Symbol
Footprint
3D Model
