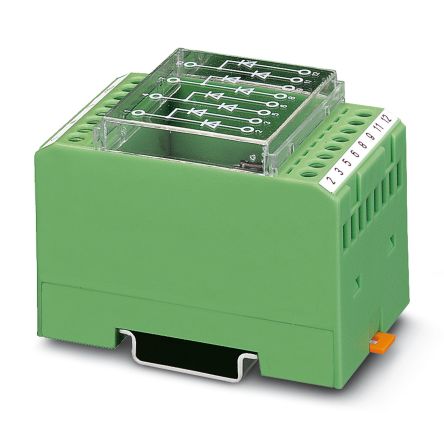

EMG 45-DIO 8E/LP

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述: Lamp Test Module, 2 Diodes With Common Cathode With 4 Pairs, For Individual Wiring
供应商型号: 135882
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他工具 EMG 45-DIO 8E/LP

EMG 45-DIO 8E/LP概述

    # EMG 45-DIO 8E/LP:二极管块技术手册

    产品简介


    EMG 45-DIO 8E/LP是一款二极管块,具有两个带公共阴极的二极管。这种二极管模块设计用于灯测试应用,适用于需要单独接线的场合。它的主要特点是结构紧凑且易于安装,广泛应用于工业控制、电源管理和电路保护等领域。

    技术参数


    以下是EMG 45-DIO 8E/LP的技术规格:
    | 参数 | 规格 |

    | 尺寸(宽×高×深) | 45 mm × 75 mm × 55 mm |
    | 工作环境温度 | -20°C 至 50°C |
    | 储存/运输环境温度 | -40°C 至 70°C |
    | 峰值反向电压 | 每个二极管1300V |
    | 反向电流 | 每个二极管≤ 5 μA |
    | 导通状态电压 | 每个二极管约0.8V |
    | 导通状态电流 | 单负载时每个二极管0.7A,同时负载时0.4A |
    | 导体截面积 | 固体导体最小0.2 mm²,最大4 mm²;柔性导体最小0.2 mm²,最大2.5 mm²;AWG最小24,最大12 |
    | 螺纹 | M3 |
    | 接线方式 | 螺钉连接 |

    产品特点和优势


    EMG 45-DIO 8E/LP的优势在于其高性能和可靠性。具备高达1300V的峰值反向电压和极低的反向电流,保证了长时间稳定运行。其广泛的适用温度范围使其能够在恶劣环境中保持优异性能。此外,这款二极管块的设计考虑到了安装和接线的便利性,从而提高了整体的系统可靠性和维护效率。

    应用案例和使用建议


    EMG 45-DIO 8E/LP常被用于电力系统的过载保护和防雷装置中。例如,在一个工业自动化系统中,它可以用来保护设备免受电源波动的影响。建议在使用前仔细检查导体截面积是否符合规格要求,并确保安装环境的温度在可接受范围内,以避免过热损坏。

    兼容性和支持


    该产品符合DIN EN 50178标准,并通过CE认证,说明其具有良好的兼容性。制造商提供相应的技术支持和维护服务,用户可以访问制造商网站获取更多信息和下载相关文档。

    常见问题与解决方案


    1. 问题:二极管无法正常工作
    - 解决方案:检查是否正确安装并确认所有连接处没有松动或损坏。另外,检查导体截面积是否符合规定,过高或过低的电压可能导致二极管无法正常工作。
    2. 问题:安装过程中出现接触不良
    - 解决方案:确保螺纹M3正确拧紧,并使用合适的工具进行安装。如有必要,可以重新拧紧或更换新的二极管块。
    3. 问题:环境温度超出允许范围
    - 解决方案:调整工作环境温度或采取适当的冷却措施,以确保其在允许的工作温度范围内运行。

    总结和推荐


    EMG 45-DIO 8E/LP是一款高度可靠且易于安装的二极管块,适合用于各种工业应用。其广泛的温度适应范围和高性能使它成为许多场景的理想选择。推荐给需要高性能二极管模块的工程师和技术人员。

EMG 45-DIO 8E/LP参数

参数
长*宽*高 45mm(长度)*75mm(高度)

EMG 45-DIO 8E/LP厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

EMG 45-DIO 8E/LP数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT EMG 45-DIO 8E/LP EMG 45-DIO 8E/LP数据手册

EMG 45-DIO 8E/LP封装设计

查看详情并下载
Symbol
Footprint
3D Model
