2203161

产品分类: 机架/存储/外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电子模块外壳,HCS-CMEDIUMCC117035,
供应商型号: Q-2203161
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 机架/存储/外壳 2203161

2203161概述


    产品简介

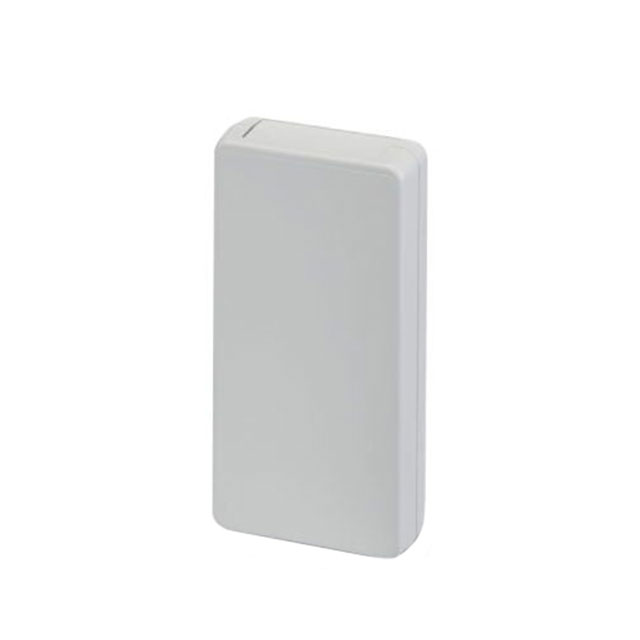

    本产品为一款适用于手持设备的外壳,型号为HCS-C MEDIUM C C 1 1 7035。它具有轻巧的设计,主要功能是保护内部电路板,确保设备在各种环境下的稳定运行。该产品广泛应用于工业自动化、通讯设备及便携式测量仪器等领域。

    技术参数


    - 产品类型:完整外壳
    - 外壳类型:手持外壳
    - 外壳系列:HCS
    - 尺寸:
    - 宽度:87 mm
    - 高度:164 mm
    - 深度:30.5 mm
    - 前面板顶部:1 x (62.8 mm x 21.9 mm)
    - 前面板底部:1 x (62.8 mm x 21.9 mm)
    - 材料规格:
    - 颜色(外壳):浅灰色(RAL 7035)
    - 阻燃等级:UL 94 V0
    - CTI等级:IEC 60112 400 ≤ CTI < 600
    - 绝缘材料类别:II
    - 材质:ABS
    - 表面处理:未处理
    - 环境和现实条件:
    - 耐热性:符合IEC 60695-2-11:2014-02标准,温度850℃,持续30秒
    - 热稳定性:符合IEC 60695-10-2:2014-02标准,温度80℃,持续1小时,压力20N
    - 最大防护等级:IP54
    - 工作温度范围:-40°C至80°C(根据功耗而变化)
    - 存储/运输温度范围:-40°C至55°C
    - 组装温度范围:-5°C至80°C
    - 相对湿度:95%
    - 印刷电路板数据:
    - PCB支撑数量:2
    - PCB厚度:1.4 mm 至 1.8 mm
    - 安装:
    - 紧固扭矩/速度:外壳半壳之间的螺钉连接:0.25 - 0.3 Nm / 500 - 1000 rpm

    产品特点和优势


    - 适配性强:专为手持设备设计,易于集成LCD显示屏和膜式按键。
    - 人体工程学设计:提供直形或阶梯形两种设计,保证设备操作舒适。
    - 快速安装:得益于模块化设计,安装过程简便快捷。
    - 高性能材料:采用阻燃ABS材料,CTI等级高,确保产品在恶劣环境中的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    此款外壳已成功应用于多种手持设备中,例如便携式检测仪器、通信终端等。其模块化设计使得装配过程简单快速,适应于不同场景的需求。
    使用建议
    1. 在组装前检查所有组件是否完整,确保无损伤。
    2. 安装时注意紧固力度适中,避免过紧或过松导致松动或损坏。
    3. 定期清洁外壳表面,保持通风良好,以延长使用寿命。

    兼容性和支持


    该产品具有良好的兼容性,可以轻松集成各种类型的印刷电路板。制造商提供了详尽的技术支持文档,客户可通过访问官网下载,也可以联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:如何正确安装外壳?
    解决方案:参考安装指南中的步骤,按照规定的扭矩拧紧螺丝,确保稳固且不易松动。

    2. 问题:外壳颜色褪色怎么办?
    解决方案:外壳采用耐紫外线的ABS材料,正常情况下不会褪色。若出现褪色现象,可能是受到极端环境因素影响,建议进行更换。

    总结和推荐


    综上所述,HCS-C MEDIUM C C 1 1 7035外壳凭借其卓越的设计和材料特性,在多种手持设备应用中表现优异。无论是从功能性还是可靠性来看,都值得推荐给广大用户。如果您正在寻找一款适合手持设备的可靠外壳,这款产品将是您的理想选择。

2203161参数

参数
长*宽*高 87mm*87mm*31mm
零件状态 在售
包装方式 散装

2203161厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2203161数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 机架/存储/外壳 PHOENIX CONTACT 2203161 2203161数据手册

2203161封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 271.3695
10+ ¥ 268.968
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 271.36
