2296702

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,FLK50/4X14/EZ-DR/150/KONFEK,Phoenix Contact PLC线 拆分电缆, 用于传感器和执行器
供应商型号: 277-5179-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2296702

2296702概述

    FLK 50/4X14/EZ-DR/150/KONFEK电缆技术手册

    1. 产品简介

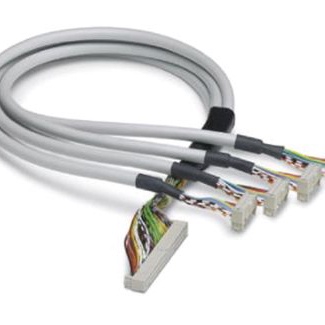

    FLK 50/4X14/EZ-DR/150/KONFEK是一种圆型电缆套件,专为连接到VARIOFACE系统布线而设计。它包括一条50位插座条和四条14位插座条,用于将最多32个通道拆分为4组,每组8个通道。该电缆长度为1.5米,适用于各种工业控制场合。

    2. 技术参数


    - 电气特性
    - 额定电压(UN):小于50V AC,60V DC
    - 最大电流承载能力:每路1A
    - 最大导体电阻:0.16Ω/m
    - 单线截面积:0.14mm²,AWG 26
    - 导体结构:7根绞合铜丝,锡镀
    - 绝缘层:符合IEC 60352-4/DIN EN 60352-4标准
    - 屏蔽:无屏蔽
    - 外径:6.3mm
    - 长度:1.5m
    - 环境条件
    - 工作温度范围:-20°C至50°C
    - 存储/运输温度范围:-20°C至70°C
    - 阻燃等级:符合IEC 60332-1标准

    3. 产品特点和优势


    - 高可靠性:采用优质材料,确保长时间稳定工作。
    - 灵活性:能够灵活拆分通道,适合多种应用场景。
    - 广泛兼容性:支持多种控制器和模块,如西门子S7-400、Allen-Bradley ControlLogix系列等。
    - 安全认证:通过UL、cUL、EAC等多项国际认证,确保安全性。

    4. 应用案例和使用建议


    - 应用案例:常用于工厂自动化控制系统中,例如连接PLC和传感器。对于需要将多个通道信号集中管理的应用场景特别适用。
    - 使用建议:安装时需注意避免高温环境,确保电缆不受到机械损伤。使用过程中定期检查连接处是否松动,以确保信号传输的稳定性。

    5. 兼容性和支持


    - 兼容性:该电缆可与多种品牌控制器和模块配套使用,如西门子S7-400、Allen-Bradley系列等。
    - 支持:制造商提供详尽的技术文档和支持服务,包括在线用户指南和电话技术支持。

    6. 常见问题与解决方案


    - 问题1:如何正确安装电缆?
    - 解决方案:确保所有连接器均按照产品手册中的指示进行正确安装,确保接触良好。
    - 问题2:如何判断电缆是否损坏?
    - 解决方案:定期检查电缆外皮是否有磨损或破损现象。如有损坏,应立即更换。
    - 问题3:如何选择合适的控制器卡件?
    - 解决方案:根据具体应用场景,选择与控制器兼容的I/O卡件型号。参阅产品手册中控制器兼容列表。

    7. 总结和推荐


    FLK 50/4X14/EZ-DR/150/KONFEK是一款高性能、高可靠性的电缆套件,适用于多种工业控制场景。其广泛的支持和认证使其成为众多用户的首选。建议在实际应用中结合具体需求进行选择,以获得最佳性能和用户体验。

2296702参数

参数
4.92' (1.50m)
零件状态 在售
包装方式 散装

2296702厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
