2900764

产品分类: D-Sub线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 串口线, 37 针 D-sub母座转37 针 D-sub母座, 20m长
供应商型号: 8582917
供应商: 海外现货
标准整包数: 1

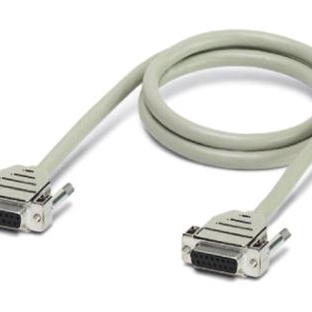

PHOENIX CONTACT D-Sub线缆 2900764

2900764概述

    电子元器件产品技术手册

    产品简介


    PHOENIX CONTACT 的 D-SUB 系列电缆是一种预先组装并屏蔽的控制和信号电缆,适用于干扰环境下。这些电缆设计用于与 VARIOFACE 接口模块(见接口目录)配合使用,以便快速便捷地连接控制端和现场端。每条信号路径可以传输高达 2 A 的电流,因为采用了大导体横截面。五种不同的配置版本可供选择:带 D-SUB 针式插头的一端与 D-SUB 针座的一端;两段均为 D-SUB 针式插头;两段均为 D-SUB 针座;带 D-SUB 针式插头的一端与开放式电缆的一端;带 D-SUB 针座的一端与开放式电缆的一端。这些电缆提供固定长度的选择,也可以按定制长度订购。

    技术参数


    - 最大操作电压:25 V AC / 60 V DC
    - 每条线路的最大允许电流:2 A
    - 最大导体电阻:0.09 Ω/m
    - 工作温度范围:-20°C 至 50°C
    - 屏蔽:镀锡铜编织屏蔽,约 85% 覆盖率
    - 插入/拔出周期:> 200 次
    - 导体横截面积:24 AWG / 0.25 mm²
    - 外径(不同位置数):9 位 - 7.5 mm;15 位 - 9 mm;25 位 - 10.5 mm;37 位 - 12 mm;50 位 - 13.5 mm

    产品特点和优势


    这些 D-SUB 系列电缆以其高电流承载能力、耐用性和抗干扰能力而著称。它们能够提供可靠的信号传输,并且具有良好的机械强度。每根电缆都经过短路、极性反转和开路测试,确保了在启动时无需长时间调试。

    应用案例和使用建议


    在工业自动化和控制系统中,这些电缆通常用于机器间的数据传输。例如,在一个机器人手臂与控制器之间的通信系统中,这些电缆能确保稳定和可靠的数据传输。对于较长距离的应用,建议使用较粗导体以减少电阻损失,提高传输效率。在高温或低温环境中,需考虑温度对电缆的影响,适当调整布线方案。

    兼容性和支持


    这些电缆与 PHOENIX CONTACT 的 VARIOFACE 接口模块兼容,能够轻松集成到现有的控制系统中。厂商提供了全面的技术支持和维护服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入 | 确保插入方向正确,检查针脚是否有损坏 |
    | 信号传输不稳定 | 检查连接处是否接触不良,重新连接或更换电缆 |
    | 电缆弯曲半径不足 | 确保电缆按照制造商规定的最小弯曲半径进行安装 |

    总结和推荐


    综上所述,PHOENIX CONTACT 的 D-SUB 系列电缆具备出色的性能和耐用性,非常适合于各种工业环境中的信号传输需求。其预装和屏蔽的设计简化了安装过程,减少了现场调试时间。鉴于其可靠性和易用性,我们强烈推荐此系列电缆用于需要稳定数据传输的场合。

2900764参数

参数
65.62' (20.00m)
零件状态 在售
包装方式 散装

2900764厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900764数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub线缆 PHOENIX CONTACT 2900764 2900764数据手册
