2926386

产品分类: D-Sub线缆
厂牌: PHOENIX CONTACT

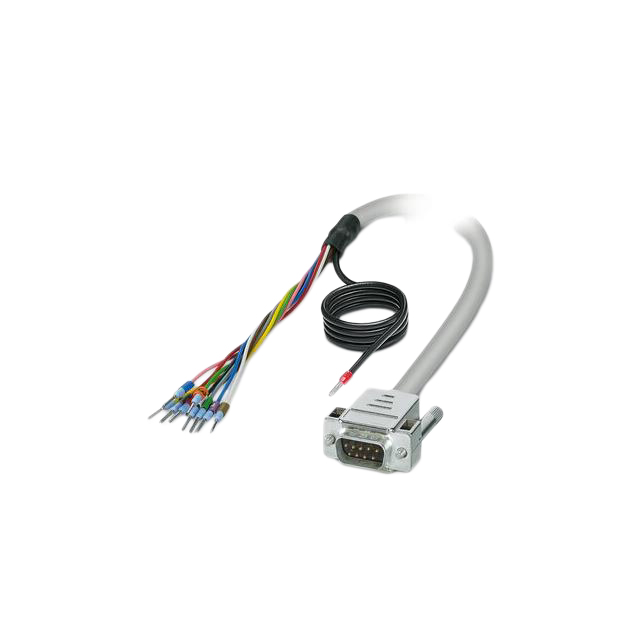

产品描述: 串口线, 9 针 D-sub公插转无终端接头, 1.5m长
供应商型号: 651-2926386
供应商: Mouser
标准整包数: 1

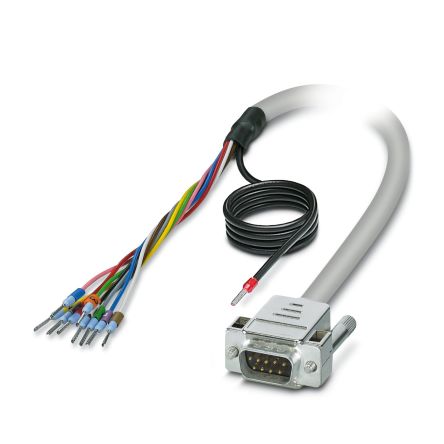

PHOENIX CONTACT D-Sub线缆 2926386

2926386概述


    产品简介


    产品类型:
    本文档介绍的是PHOENIX CONTACT的D-SUB电缆系列。这些电缆主要用于工业自动化控制领域,作为信号和控制线缆使用。它们通常应用于易受干扰的环境中,以确保稳定的数据传输。
    主要功能:
    这些预装并屏蔽的D-SUB电缆能够在每个信号路径上传输高达2A的电流,从而保证了可靠的电力传输。电缆经过屏蔽处理,可以有效地减少电磁干扰的影响,从而提高传输质量和稳定性。
    应用领域:
    该系列产品适用于多种应用场合,例如工厂自动化系统、机械设备控制、工业仪器连接等。通过与VARIOFACE接口模块结合使用,D-SUB电缆能够实现快速简便的连接,从而显著简化设备之间的布线和安装过程。

    技术参数


    - 最大操作电压: 25V AC / 60V DC
    - 每路径最大允许电流: 2A
    - 最大导体电阻: 0.09Ω/m
    - 温度范围: -20°C ... 50°C
    - 屏蔽层: 涂锡铜编织屏蔽层,约85%覆盖率
    - 插入/拔出周期: >200次
    - 导体横截面: 24 AWG/0.25mm²
    - 外壳材料: 金属镀层
    - 螺纹连接: 2 UNC 4-40螺丝

    产品特点和优势


    独特功能:
    1. 高性能屏蔽层: 使用涂锡铜编织屏蔽层,具有高覆盖度(约85%),能够有效防止电磁干扰,确保稳定的信号传输。
    2. 多配置版本: 可根据具体需求选择不同配置,包括一端为D-SUB公头另一端为针条、双D-SUB公头连接、双针条连接、带开放末端等。
    3. 灵活性高: 可提供固定长度和定制长度两种选项,满足不同场合的需求。
    4. 兼容性强: 适用于工业自动化控制系统、机械设备控制、仪器连接等多种应用场景。
    市场竞争力:
    - 广泛的应用领域: 在各类需要信号传输和电力传输的环境下表现出色,特别是在工业自动化领域。
    - 卓越的可靠性: 具备优异的抗干扰能力和稳定的工作性能,保证了数据传输的准确性和高效性。
    - 用户友好: 通过与VARIOFACE接口模块的配合,用户可以快速完成设备间的连接,大大减少了布线和安装时间。

    应用案例和使用建议


    应用场景:
    1. 工业自动化系统: 在自动化工厂环境中,这些电缆可用于连接传感器、执行器和其他控制系统部件,确保高效和稳定的数据传输。
    2. 机械设备控制: 在复杂的机械设备中,这些电缆能够可靠地连接控制单元与外围设备,保障设备的正常运行。
    3. 仪器仪表连接: 在工业仪器之间进行数据交换时,这些电缆能够有效地传输模拟和数字信号,同时具备强大的抗干扰能力。
    使用建议:
    1. 正确选择长度: 为避免信号损失和额外的布线成本,应根据实际需求精确选择电缆长度。
    2. 检查屏蔽效果: 安装过程中需检查电缆的屏蔽层是否完好无损,确保电缆在强电磁环境下仍能正常工作。
    3. 规范接线: 在连接D-SUB接口时,应遵循正确的接线规则,确保各引脚正确对应,避免短路或误接。
    4. 保护措施: 为防止物理损坏,建议对电缆进行适当防护,如穿管敷设或使用保护套。

    兼容性和支持


    兼容性:
    这些电缆与标准的D-SUB接口完全兼容,可与市场上广泛使用的D-SUB接口模块配合使用,例如VARIOFACE接口模块。此外,由于电缆采用统一的标准设计,可以在不同的工业设备间灵活更换和互换,简化设备维护和升级流程。
    支持:
    厂商提供了详细的安装指南和技术文档,用户可以通过Phoenix Contact官方网站下载最新版的产品资料。此外,若遇到任何技术问题,用户可通过官网上的联系方式联系客服,获取专业的技术支持和服务。

    常见问题与解决方案


    1. Q: 如何判断电缆是否受到干扰?
    A: 若发现信号传输不稳定或丢失,可能是电缆受到电磁干扰。建议检查电缆的屏蔽层是否完好,必要时更换新的屏蔽电缆。
    2. Q: 插拔次数超过200次后,性能会下降吗?
    A: 该电缆的插入/拔出周期超过200次,在正常使用情况下不会明显影响性能。但若频繁插拔或存在不当操作,可能会影响连接可靠性。建议尽量减少不必要的插拔操作,并确保正确的插拔方式。
    3. Q: 如何检测电缆是否开路或短路?
    A: 可以使用万用表进行测试。将电缆两端连接到万用表上,分别测试导通性及绝缘情况。如果导通性不正常或绝缘值异常,则表明电缆存在问题,需及时更换。
    4. Q: 是否可以在高温环境下使用这些电缆?
    A: 这些电缆能够在-20°C至50°C的温度范围内正常工作。对于高于此温度范围的应用,建议咨询制造商或选择耐高温型号的电缆。

    总结和推荐


    优点总结:
    1. 高度可靠: 采用优质材料和先进的制造工艺,具备优异的抗干扰能力和信号传输稳定性。
    2. 多功能性: 提供多种配置版本,适用范围广,能够满足各种工业应用的需求。
    3. 便捷安装: 预装设计使得安装过程更加简单快捷,无需过多手工操作。
    4. 兼容性强: 与现有设备的D-SUB接口完美兼容,支持即插即用,减少安装时间和复杂性。
    推荐:
    综上所述,这款PHOENIX CONTACT的D-SUB电缆在工业自动化领域具有非常高的实用价值和市场竞争力。其卓越的性能和广泛的应用范围使其成为工业控制系统中不可或缺的一部分。对于正在寻找稳定可靠、高效灵活的信号传输解决方案的用户来说,这是一个非常值得考虑的选择。

2926386参数

参数
4.92' (1.50m)
零件状态 在售
包装方式 散装

2926386厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2926386数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub线缆 PHOENIX CONTACT 2926386 2926386数据手册

2926386封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.414 ¥ 527.3983
5+ $ 59.238 ¥ 500.5611
10+ $ 57.132 ¥ 482.7654
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 527.39
