1013025

产品分类: 端子 - 配件
厂牌: PHOENIX CONTACT

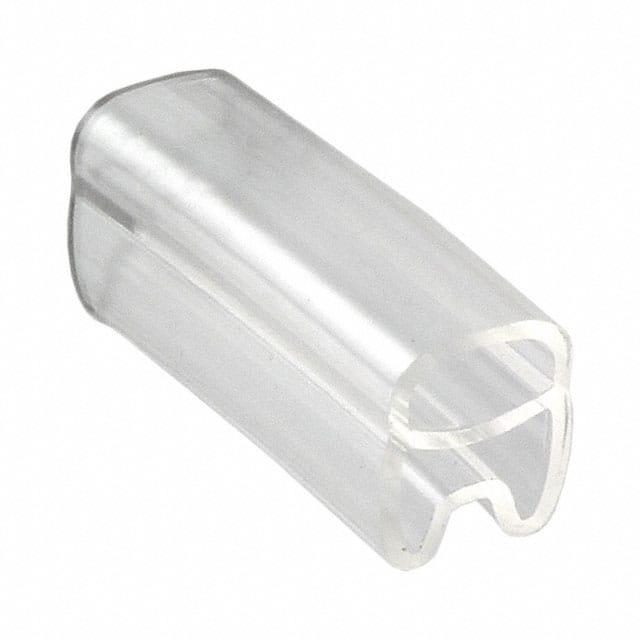

产品描述: 菲尼克斯,导线标记条支架,PATG1/15,Phoenix Contact 电缆标识框 电缆标识配件, PATG 1/15系列, 15mm宽, PVC
供应商型号: Q-1013025
供应商: 国内现货
标准整包数: 1000
PHOENIX CONTACT 端子 - 配件 1013025

1013025概述

    导体标记系统 PAB 技术手册

    1. 产品简介


    导体标记系统 PAB 是由标记载体(marker carriers)和插入标签(insert labels)组成的一套完整解决方案。该系统适用于电气设备中的导体标识,确保每个导体都能被准确无误地识别和管理。PAB 系统主要包括两种类型的载体:封闭式和开放式设计,以适应不同的安装环境和需求。适用于广泛的应用领域,如工业自动化、电力系统、建筑布线等。

    2. 技术参数


    PAB 导体标记系统的技术参数如下表所示:
    | 导体直径 [mm] | 型号 | 订购编号 | 数量/包 |
    ||
    | 封闭式,10 mm 宽 | 0.6 – 1.2 | PATG 0/10 | 1000 |
    | 封闭式,10 mm 宽 | 1.5 – 2.5 | PATG 1/10 | 1000 |
    | 封闭式,10 mm 宽 | 2.0 – 4.0 | PATG 2/10 | 1000 |
    | 封闭式,10 mm 宽 | 4.0 – 7.0 | PATG 3/10 | 500 |
    | 开放式,10 mm 宽 | 2.0 – 3.5 | PATO 1/10 | 1000 |
    | 开放式,10 mm 宽 | 2.8 – 5.0 | PATO 2/10 | 1000 |
    | 封闭式,15 mm 宽 | 0.6 – 1.2 | PATG 0/15 | 1000 |
    | 封闭式,15 mm 宽 | 1.5 – 2.5 | PATG 1/15 | 1000 |
    | 封闭式,15 mm 宽 | 2.0 – 3.5 | PATG 11/15 | 1000 |
    | 开放式,15 mm 宽 | 2.0 – 3.5 | PATO 1/15 | 1000 |
    | 封闭式,23 mm 宽 | 1.5 – 2.5 | PATG 1/23 | 1000 |
    | 封闭式,23 mm 宽 | 2.0 – 3.5 | PATG 2/23 | 500 |
    工作环境温度范围为 -50°C 至 +80°C,材料为聚氯乙烯(PVC),符合 UL 94 V0 阻燃等级标准。适用导体直径范围从 0.6 mm 到 50 mm,可根据具体需求选择合适的型号和尺寸。

    3. 产品特点和优势


    - 多样化的型号选择:提供不同宽度和适用直径的标记载体,满足各种导体的需求。
    - 易安装和使用:封闭式和开放式的设计方便不同安装阶段的使用,减少施工时间。
    - 高标准材料:采用 PVC 材料并符合 UL 94 V0 阻燃标准,保证长时间使用的安全性和可靠性。
    - 广泛的适用范围:适用于多种电气设备和系统,从工业到民用领域都有广泛应用。

    4. 应用案例和使用建议


    PAB 导体标记系统广泛应用于工业自动化、电力系统、建筑布线等领域。例如,在工厂自动化的配电线缆标识中,通过使用 PAB 系统可以大大提高设备的可维护性和故障排查效率。具体使用建议包括:
    - 在导体布线之前,根据导体直径和所需的安装位置选择合适的型号。
    - 使用标记载体时,确保标记清晰可见,避免遮挡。
    - 在安装过程中注意保持标记载体的固定,避免因振动导致脱落。

    5. 兼容性和支持


    PAB 系统中的插入标签可以与 PABA 和 PABE 等其他材料配合使用,提供更多定制化选项。厂商提供详尽的技术支持文档和售后服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:标记载体安装后容易脱落。
    - 解决方案:检查安装位置是否有灰尘或油脂,确保表面清洁干燥;必要时使用适当的粘合剂加固。
    2. 问题:标记标签模糊不清。
    - 解决方案:更换高清晰度的标签纸或重新打印,确保打印质量。

    7. 总结和推荐


    导体标记系统 PAB 是一款功能强大且灵活的解决方案,适用于多种应用场景。其多样化的设计和高标准的质量保证使其成为市场上具有竞争力的产品之一。综合评估,我们强烈推荐 PAB 系统用于各类导体标识需求,尤其是在工业自动化和复杂布线项目中,它将显著提高系统的可靠性和维护效率。

1013025参数

参数
长*宽*高 4mm(长度)
零件状态 在售
包装方式 散装

1013025厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1013025数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 配件 PHOENIX CONTACT 1013025 1013025数据手册

1013025封装设计

查看详情并下载
Symbol
Footprint
3D Model
