2302049

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,CABLE-D9SUB/B/S/600/KONFEK/S,Phoenix Contact 串口线, 9 针 D-sub转9 针 D-sub, 6m长
供应商型号: 2098154
供应商: 海外现货
标准整包数: 1

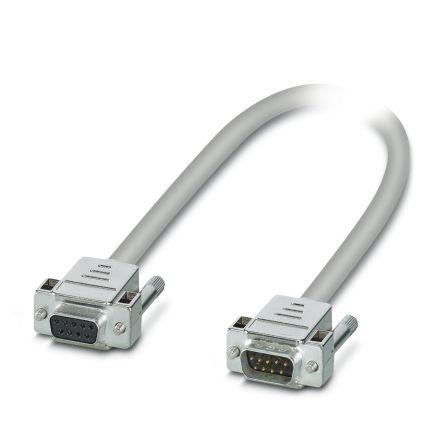

PHOENIX CONTACT 电源线线缆 2302049

2302049概述

    # 高质量电子元器件技术手册文章

    产品简介

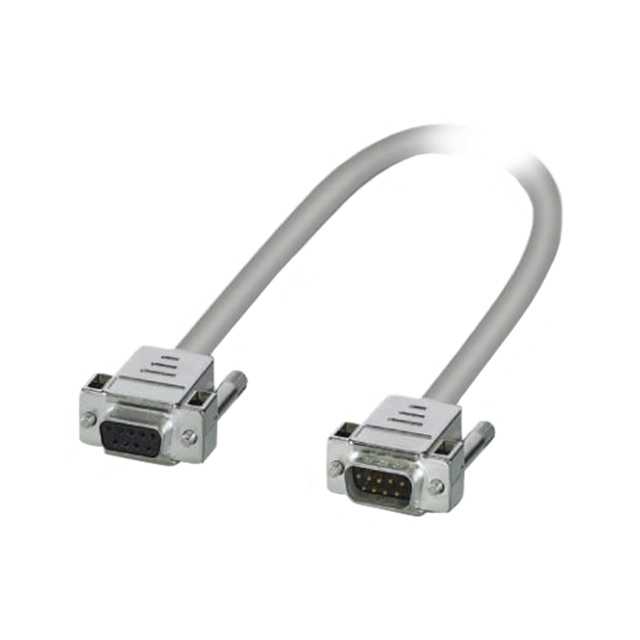

    本文将介绍一款由Phoenix Contact生产的组装屏蔽圆电缆(型号:CABLE-D 9SUB/B/S/600/KONFEK/S)。该电缆主要用于传输信号和数据,具有连接稳定可靠的特点,适用于工业自动化、通讯系统及各类控制设备等场景。其独特的设计使其在高电磁干扰环境下仍能保持良好的信号传输质量。

    技术参数


    基本参数
    - 型号: CABLE-D 9SUB/B/S/600/KONFEK/S
    - 产品编号: 2302049
    - 包装单位: 1 pc
    - 最小订购量: 1 pc
    - 长度: 6 m
    - 连接方式: D-SUB插座和D-SUB针座
    - 重量: 449.7 g(含包装);420.8 g(不含包装)
    - 制造商: Phoenix Contact
    - 产地: 德国
    环境和运行条件
    - 防护等级: IP20
    - 安装位置防护等级: ≥ IP54
    - 工作温度范围:
    - 固定安装: -40°C 至 70°C
    - 柔性安装: -10°C 至 70°C
    - 存储/运输温度范围: -40°C 至 80°C
    - 海拔高度: ≤ 2000 m
    电气特性
    - 工作电压: 交流 ≤ 30 V;直流 ≤ 60 V
    - 电流容量: ≤ 2 A/路径
    - 导线规格: 9x0.25 mm²
    - 导体结构: 14x 0.15 mm信号线
    - 导线直径: 1.2 mm ± 0.05 mm
    - 电缆外径: 6.70 mm ± 0.5 mm
    - 最小弯曲半径:
    - 固定安装: 58 mm
    - 活动安装: 108 mm
    - 最大弯曲循环次数: 5000次(弯曲半径≥15x外径)
    电缆认证
    - IEC 60332-1-2
    - VDE 0842, Part 332-1-2
    - IEC 60332-3-22
    - UL VW-1
    - CSA FT-1

    产品特点和优势


    该电缆具有以下几个显著特点:
    1. 屏蔽性能强:采用PVC材料,具有良好的屏蔽效果,可有效减少电磁干扰。
    2. 耐用性高:设计适用于高频率弯曲环境,弯曲次数高达5000次,适应性强。
    3. 符合多项国际标准:通过了IEC、VDE、UL等多项国际认证,确保产品质量和安全性能。
    4. 灵活的应用性:适合于多种不同类型的设备和环境,特别适用于工业自动化领域。

    应用案例和使用建议


    应用案例
    该电缆常用于自动化控制系统、通讯设备及各类仪器仪表之间信号传输,例如:
    - 工业机器人控制
    - PLC控制系统
    - 数据采集与监控系统(SCADA)
    使用建议
    1. 环境选择:在湿度较高或存在较强电磁干扰的环境中使用时,需采取适当的保护措施。
    2. 连接注意:安装前请务必按照相关规范进行,避免不当操作导致损坏。
    3. 长期使用:为延长使用寿命,建议在固定安装环境中使用,并遵循制造商推荐的弯曲半径限制。

    兼容性和支持


    兼容性
    该电缆可以与大多数标准D-SUB连接器兼容,适合多种设备和系统。
    支持和维护
    Phoenix Contact提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。如有任何问题或需求,可以通过官方网站或直接联系制造商获取更多信息。

    常见问题与解决方案


    问题1:如何确定电缆的最大弯曲半径?
    解答:请参考技术手册,了解具体型号的最大弯曲半径,一般情况下,该电缆的最大弯曲半径为58mm(固定安装)和108mm(活动安装)。
    问题2:如何确保电缆的连接可靠性?
    解答:安装时应保证连接器紧固到位,并按照手册推荐的扭矩进行紧固,以确保良好的电接触和物理稳定性。
    问题3:该电缆是否支持多次插拔?
    解答:根据技术手册,该电缆的连接器具有超过200次的插入/拔出周期,但在实际使用中,尽量减少不必要的插拔,以延长使用寿命。

    总结和推荐


    综上所述,这款由Phoenix Contact生产的组装屏蔽圆电缆凭借其优异的电气性能、高可靠性和广泛的应用范围,在众多同类产品中脱颖而出。无论是对于工业自动化设备还是通讯系统的信号传输需求,该电缆都是一个可靠的选择。强烈推荐在相关领域内使用此款电缆。

2302049参数

参数
19.69' (6.00m)
零件状态 在售
包装方式 散装

2302049厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2302049数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2302049 2302049数据手册

2302049封装设计

查看详情并下载
Symbol
Footprint
3D Model
