1404922

产品分类: 扁平带状线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,扁平电缆,VS-ASI-FC-TPE-UL-YE100M,
供应商型号: Q-1404922
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 扁平带状线缆 1404922

1404922概述


    产品简介

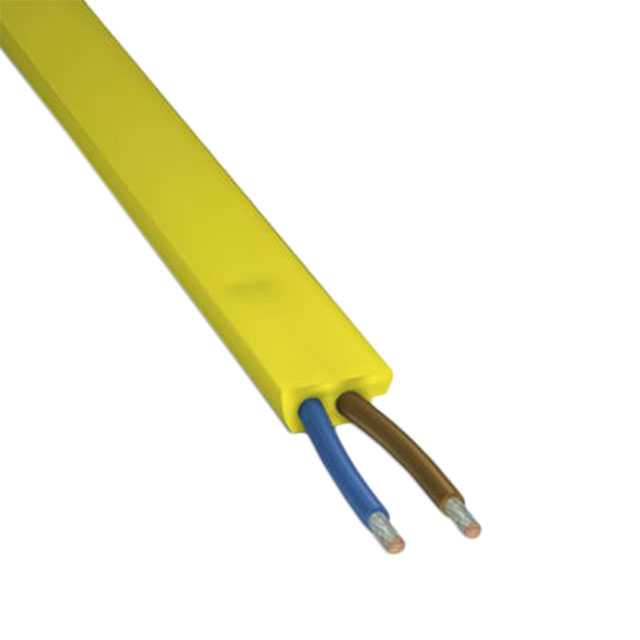

    本产品是菲尼克斯电气(Phoenix Contact)推出的扁平电缆——VS-ASI-FC-TPE-UL-YE 100M(型号为1404922)。该产品属于AS-Interface(自动化系统接口)领域的扁平导体,主要用于工业自动化控制系统中的数据传输和信号传输。它具有2 x 1.5 mm²的截面积,总长度为100米,采用TPE材料的外部绝缘层,并以柠檬黄色标识。

    技术参数


    - 机械特性
    - 岗位数:2个
    - 屏蔽:无屏蔽
    - 电缆类型:扁平导体
    - 导线结构:2 x 1.5 mm²
    - 适用于拖链测试
    - 环境条件
    - 操作环境温度:灵活安装时为-30°C至105°C,固定安装时为-40°C至105°C
    - 组装环境温度:-30°C至105°C
    - 存储/运输环境温度:-40°C至105°C
    - 电气特性
    - 额定电压:32 V(类别III/3)
    - 额定冲击电压:2 kV
    - 线芯特性:2 x 1.5 mm²,导线横截面为1.5 mm²
    - AWG信号线:16
    - 导线结构信号线:84 x 0.15 mm
    - 芯径包括绝缘层:约2.5 mm
    - 绝缘层厚度:约0.5 mm
    - 导线颜色:棕色和蓝色
    - 外部护套颜色:柠檬黄RAL 1012
    - 绝缘电阻:≥ 1 MΩkm
    - 导线电阻:≤ 13.7 Ω/km
    - 电缆额定电压:32 V
    - 电缆测试电压:2000 V
    - 导线绝缘材料:TPE
    - 导线材料:裸铜绞线
    - 电缆重量:64 kg/km
    - 最小固定安装弯曲半径:≥ 6 mm(一次性弯曲)
    - 最大弯曲次数:800万次(水平方向)
    - 弯曲半径:75 mm
    - 最大运动速率:4 m/s
    - 加速度:4 m/s²
    - 垂直方向最大弯曲次数:1000万次
    - 垂直方向弯曲半径:50 mm
    - 特殊属性
    - UL-Style 2103认证
    - CSA-File LL55255-42认证
    - 阻燃性:UL 1581 Section 1061(电缆阻燃测试)
    - IEC 60332-1-2标准
    - 无卤素
    - 抗油性:UL 1581 Section 480(60°C)
    - 其他抗紫外线特性

    产品特点和优势


    VS-ASI-FC-TPE-UL-YE 100M凭借其卓越的机械和电气性能,在工业自动化领域表现出色。其主要优势如下:
    - 高灵活性:能够在严苛的环境中长时间稳定运行,尤其适合需要频繁弯曲的应用场景。
    - 广泛的工作温度范围:从-40°C到105°C,确保了其在各种极端环境下的可靠性。
    - UL和CSA认证:确保产品符合国际安全标准,增强了用户信心。
    - 阻燃性和抗油性:通过UL 1581和IEC标准的测试,使产品具备良好的防火和抗化学腐蚀能力。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统的数据传输和信号传输。例如,在工厂自动化流水线上,该扁平电缆能够可靠地连接各个控制单元,支持高达4 m/s的运动速率。建议在设计和安装过程中考虑:
    - 确保电缆布置符合机械要求,避免过度弯曲导致损坏。
    - 在高温或低温环境下使用时,选择合适的安装方式,保证性能稳定性。

    兼容性和支持


    VS-ASI-FC-TPE-UL-YE 100M通常与其他AS-Interface设备兼容,用户可以根据具体应用需求选择合适的配件。菲尼克斯电气提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务,以确保客户能够充分利用该产品的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆过早磨损 | 检查弯曲半径是否符合规定,必要时调整电缆路径 |
    | 信号传输不稳定 | 检查电缆连接点,确保紧固且没有松动 |
    | 电缆过热 | 确认安装位置通风良好,检查环境温度是否超出工作范围 |

    总结和推荐


    总体而言,VS-ASI-FC-TPE-UL-YE 100M是一款专为工业自动化设计的高性能扁平电缆。其卓越的机械强度和电气特性使其成为严苛环境中的理想选择。我们强烈推荐在工业自动化领域寻找高性能电缆解决方案时考虑该产品。

1404922参数

参数
328.1'(100.00m)
零件状态 在售

1404922厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404922数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 扁平带状线缆 PHOENIX CONTACT 1404922 1404922数据手册
