2902961

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述: Monitoring module - MINI MCR-SL-FM-RC-NC
供应商型号: 2927674
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他工具 2902961

2902961概述


    产品简介

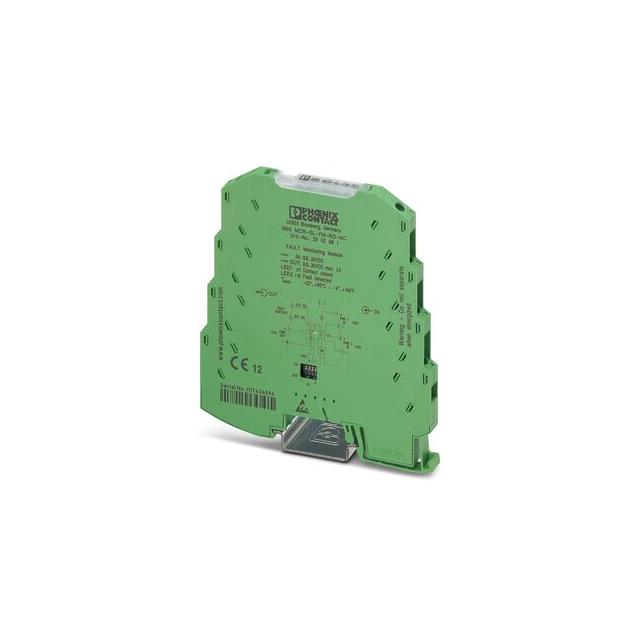

    MINI MCR-SL-FM-RC-NC故障监测模块
    PHOENIX CONTACT推出的MINI MCR-SL-FM-RC-NC故障监测模块,旨在评估并报告故障监测系统的组错误。它能够监控MINI MCR-SL-PTB-FM(-SP)电源端子上的供电电压,并在发生错误时通过常闭(N/C)触点进行报告。此模块配置灵活,可通过DIP开关进行调整,并且适用于易爆区域Ex-zone 2 (nA)。连接方式既可选择螺钉连接,也可选择弹簧式夹持连接。

    技术参数


    - 输入电压范围: 9.6 V DC 至 30 V DC
    - 输出电压范围: 9.6 V DC 至 30 V DC
    - 最大电流输出信号: 2 A
    - 最大开关电压: 30 V DC
    - 最大开关电流: 50 mA
    - 供电电压范围: 9.6 V DC 至 30 V DC
    - 最大电流消耗: 小于 5 mA(在24 V DC时)
    - 功率消耗: 小于 120 mW(在24 V DC时)
    - 保护等级: IP20
    - 温度系数: 小于 0.01 %/K
    - 绝缘等级: 基本绝缘(符合EN 61010)
    - 电涌电压类别: II 类
    - 最大环境温度: 工作状态 -20 °C 至 65 °C,存储/运输状态 -40 °C 至 85 °C
    - 电磁兼容性: 符合CE和EMC指令,噪声抗扰性符合EN 61000-6-2,噪声排放符合EN 61000-6-4

    产品特点和优势


    - 灵活性高: 可通过DIP开关进行灵活配置。
    - 安全性强: 具有Ex认证,适用于Ex-zone 2。
    - 多种连接方式: 提供螺钉连接和弹簧式夹持连接两种方式,适用于不同应用场景。
    - 诊断功能: 拥有黄色LED指示正常状态,红色LED指示故障状态。
    - 高精度: 最大温度系数小于0.01 %/K,确保长期稳定性。


    应用案例和使用建议


    该模块常用于需要监控多个隔离放大器的应用场景,如工厂自动化、过程控制等领域。对于需要冗余供电和冗余监测的应用,可以将电源终端和故障监测模块安装在同一DIN导轨上,并使用插头桥FB S2-6连接电源和故障监测模块。

    兼容性和支持


    该模块支持多种连接方式,适合与不同类型的设备配合使用。对于潜在爆炸性环境中的安装,需遵守安全规定,确保设备放置在至少具有IP54防护等级的控制箱内。制造商提供详尽的安装和维护指南,以确保正确使用。

    常见问题与解决方案


    1. 问: 如何配置DIP开关?
    答: 配置前确认DIP开关处于“OFF”状态。使用配置表根据实际需求配置开关。
    2. 问: 模块在工作状态下是否可以重新配置?
    答: 模块可以通过关闭电源来重新配置DIP开关。
    3. 问: 系统检测到故障时,如何处理?
    答: 检查红色LED灯是否亮起,若亮起,则说明系统检测到故障,应进一步检查连接和电源供应。

    总结和推荐


    综上所述,MINI MCR-SL-FM-RC-NC故障监测模块是一款高度可靠、灵活配置的电子元器件,广泛应用于工业自动化和过程控制领域。它具备优异的安全性、多功能性和良好的兼容性,为用户提供了一种可靠的解决方案。建议在相关应用中采用此产品,以提高系统的稳定性和可靠性。

2902961参数

参数
长*宽*高 102.5mm*6.2mm*93.1mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装
