1415117

产品分类: 端子 - 配件
厂牌: PHOENIX CONTACT

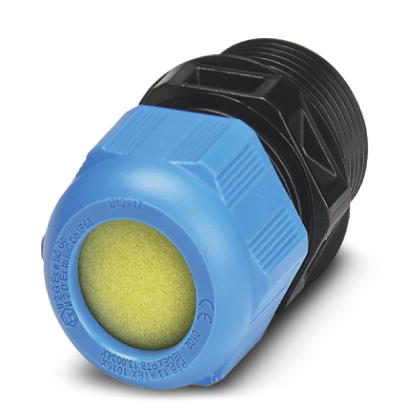

产品描述: 菲尼克斯,电缆密封,G-ESIS-M20-S68L-PEPDS-BL,
供应商型号: 651-1415117
供应商: Mouser
标准整包数: 1

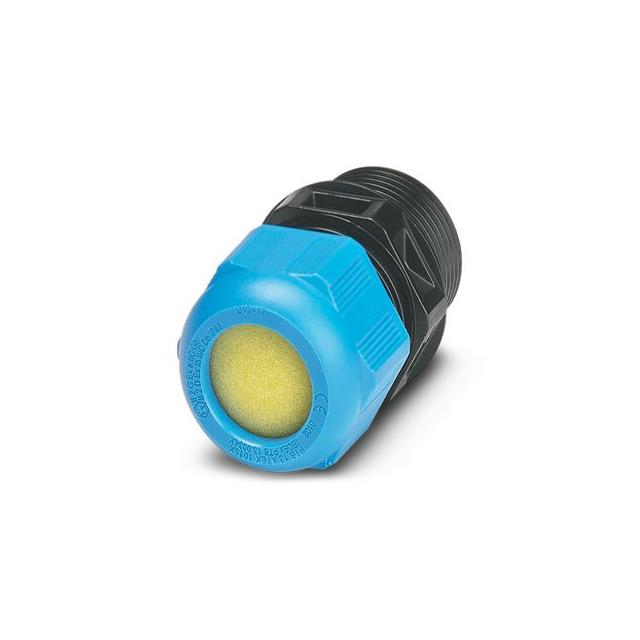

PHOENIX CONTACT 端子 - 配件 1415117

1415117概述


    产品简介


    产品类型
    G-ESIS-M20-S68L-PEPDS-BL是一款电缆密封,专为工业环境设计,特别适用于需要耐高温和防火的应用场合。
    主要功能
    该电缆密封能够确保电缆与设备间的有效密封,防止水分、灰尘和其他外部因素进入设备内部。此外,它还具有良好的防风雨密封能力和阻燃性能。
    应用领域
    该产品广泛应用于需要高性能电缆密封的工业环境中,如电气控制柜、机械设备、以及任何需要防护等级达到IP66/IP68的应用场合。它尤其适合用于Ex(爆炸性气体环境)和粉尘环境下的安全应用。

    技术参数


    - 电缆外径:7 mm ... 13 mm
    - 连接螺纹:M20 x 1.5
    - 保护等级:IP66, IP68 (5 bar / 0.5 h)
    - 环境温度(运行):-40 °C ... 75 °C
    - 材料:PA(无卤素)、GRP EPDM(无卤素)
    - 灼热丝起燃性温度GWIT:750.00 °C
    - 螺纹类型:M20 x 1.5
    - 扭矩:2.3 Nm(支持)
    - 颜色:黑色/蓝色
    - 适用电缆类型:非铠装电缆
    - 冲击能量:4.00 J (在-40 °C ... +75 °C时)

    产品特点和优势


    1. 高性能密封:采用PA材料,具有优异的防水和防尘能力。
    2. 耐高温:能够承受高达750°C的灼热丝测试,确保在极端环境下稳定工作。
    3. 无卤素:材料环保,不会产生有害气体,适合各类工业环境。
    4. 适用于Ex应用:符合ATEX和IECEx标准,适用于爆炸性气体和粉尘环境。
    5. 高冲击能量:在-40 °C至+75 °C范围内仍能承受高强度冲击,确保可靠性。

    应用案例和使用建议


    应用案例
    该电缆密封广泛应用于石油、化工、采矿、电力等行业的电气控制系统中。例如,在一个大型炼油厂中,该产品被用于控制柜内的电缆连接,确保设备在高温、潮湿、腐蚀性环境中稳定运行。
    使用建议
    1. 在安装过程中,确保电缆外径在7 mm至13 mm之间。
    2. 使用规定的扭矩(2.3 Nm)紧固螺纹,避免过紧或过松导致密封失效。
    3. 定期检查和维护,确保长期稳定运行。

    兼容性和支持


    兼容性
    该产品适用于所有使用M20 x 1.5螺纹的电缆连接场合。其PA材料和GRP EPDM密封圈可与各种非铠装电缆完美结合。
    支持和服务
    制造商提供详细的用户文档和技术支持服务,确保客户在安装和使用过程中得到充分指导。如有需要,用户可以联系技术支持团队获取进一步的帮助。

    常见问题与解决方案


    1. 问题:如何正确安装?
    - 解决方案:参照用户手册中的安装步骤进行操作。确保电缆外径符合要求,使用正确的扭矩值紧固螺纹。
    2. 问题:如何检查产品的密封性能?
    - 解决方案:可以通过简单的水压试验或气密试验来验证。确保无泄漏即为合格。
    3. 问题:如何处理材料的老化问题?
    - 解决方案:定期检查材料状态,及时更换老化部件。存放时应避免阳光直射和高温环境。

    总结和推荐


    综合评估
    G-ESIS-M20-S68L-PEPDS-BL以其卓越的性能、环保材料和广泛应用领域的适应性,成为一款值得信赖的工业级电缆密封产品。其独特的高温耐受能力和防爆特性使其在市场上具有很强的竞争力。
    推荐使用
    鉴于其优异的密封效果和高可靠性,特别是在严苛环境中的表现,强烈推荐在石油、化工、电力等行业的电气控制系统中使用该产品。同时,对于需要高性能电缆密封的应用场景,该产品同样是一个理想的选择。

1415117参数

参数
长*宽*高 41mm(长度)
零件状态 在售
包装方式 散装

1415117厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1415117数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 配件 PHOENIX CONTACT 1415117 1415117数据手册

1415117封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.289 ¥ 27.7921
5+ $ 3.1855 ¥ 26.9175
10+ $ 2.959 ¥ 25.0036
30+ $ 2.761 ¥ 23.3305
50+ $ 2.6676 ¥ 22.5412
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.79
