2926409

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电缆,CABLE-D-9SUB/M/OE/0,25/S/3,0M,Phoenix Contact 串口线, 9 针 D-sub公插转无终端接头, 3m长
供应商型号: 2098195
供应商: 欧时
标准整包数: 1

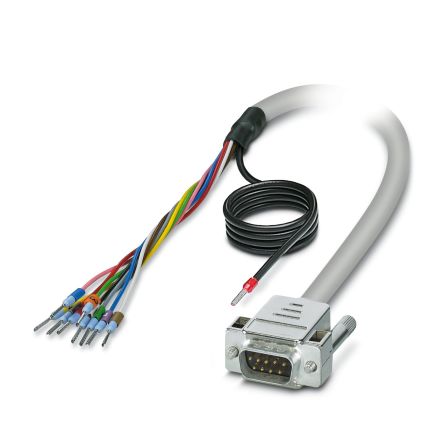

PHOENIX CONTACT 电源线线缆 2926409

2926409概述

    高质量文章:装配屏蔽圆电缆技术手册

    产品简介


    本产品为装配屏蔽圆电缆(型号:CABLE-D-9SUB/M/OE/0,25/S/3,0M),是一种用于电气连接的高级线缆。该产品通过IEC 60807-2和DIN 41652标准认证,适用于多种电气设备的连接需求。它的主要功能是通过单个导线进行信号传输,并且每根导线都有独立标记和端子,确保连接的安全可靠。

    技术参数


    - 连接方式:连接1为单个导线(9位置),导线标记和压接端子;连接2为D-SUB针排(1x 9位置)。
    - 电缆长度:3米
    - 电缆类型:9芯0.25 mm² PVC绝缘导线
    - 最大电流:每条线路2A(未绞合状态,参见降额)
    - 操作电压:交流电压≤30 V,直流电压≤60 V
    - 工作温度范围:固定安装时-40°C至70°C,柔性安装时-10°C至70°C;存储和运输温度范围为-40°C至80°C
    - 防护等级:IP20,安装位置≥IP54
    - 最小弯曲半径:固定安装时58毫米,移动安装时108毫米
    - 阻燃性能:符合IEC 60332-1-2、VDE 0842第332-1-2部分、IEC 60332-3-22和UL VW-1标准
    - 电缆结构:每个导体为14x 0.15 mm的镀铜丝
    - 导体材料:裸Cu Litz电线
    - 电缆电阻:≤80 Ω/km(20°C)
    - 绝缘电阻:≥20 MΩkm(20°C)

    产品特点和优势


    这款装配屏蔽圆电缆具有多种独特功能和优势:
    - 单独导线标记:使用数字1, 2, 3等标记,易于识别和布线。
    - 导线压接端子:每根导线均有压接端子,提高了连接的安全性。
    - 符合国际标准:严格按照IEC 60807-2和DIN 41652标准生产,保证了高品质。
    - 抗油和抗火焰:能承受偶尔的油溅和符合多种国际防火标准,适用于恶劣环境。
    - 易弯曲:可弯曲,但需要注意弯曲半径以确保长期耐用性。

    应用案例和使用建议


    此电缆广泛应用于自动化控制系统、工业自动化设备和机器人等领域。以下是一些具体的应用建议:
    - 在安装过程中,确保每个导线正确标记并使用压接端子。
    - 安装前检查电缆的最大弯曲半径要求,以避免因过度弯曲导致损坏。
    - 为了达到最佳效果,建议使用指定的配件如电缆标识载体(型号:KME)来增强标识和管理。

    兼容性和支持


    - 兼容性:此电缆与市场上大多数D-SUB接口兼容,适用于广泛的连接需求。
    - 支持和维护:制造商提供详细的产品文档和使用指南,同时提供技术支持和服务。

    常见问题与解决方案


    - 问题1:如何正确标识每个导线?
    解决方案:使用出厂提供的数字标识,或者选择购买带有标识的电缆。
    - 问题2:电缆如何进行弯曲?
    解决方案:确保弯曲半径不低于58毫米(固定安装)或108毫米(移动安装)。
    - 问题3:电缆的电气安全要求是什么?
    解决方案:请遵循安装指导中的安全说明,确保符合所有适用的标准和规范。

    总结和推荐


    总体来说,这款装配屏蔽圆电缆具备高可靠性、良好的环境适应性和卓越的安全性能,特别适合工业应用环境。强烈推荐给需要高质量电气连接解决方案的用户。无论是在复杂环境中进行布线还是需要高度可靠性的连接,这款电缆都能满足您的需求。

2926409参数

参数
9.84' (3.00m)
零件状态 在售
包装方式 散装

2926409厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2926409数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2926409 2926409数据手册

2926409封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.1691 ¥ 474.6288
5+ $ 50.5638 ¥ 427.2637
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 474.62
