2299495

产品分类: 扁平带状线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆, FLK 34/EZ-DR/ 150/KONFEK系列
供应商型号: 8559238
供应商: 海外现货
标准整包数: 1

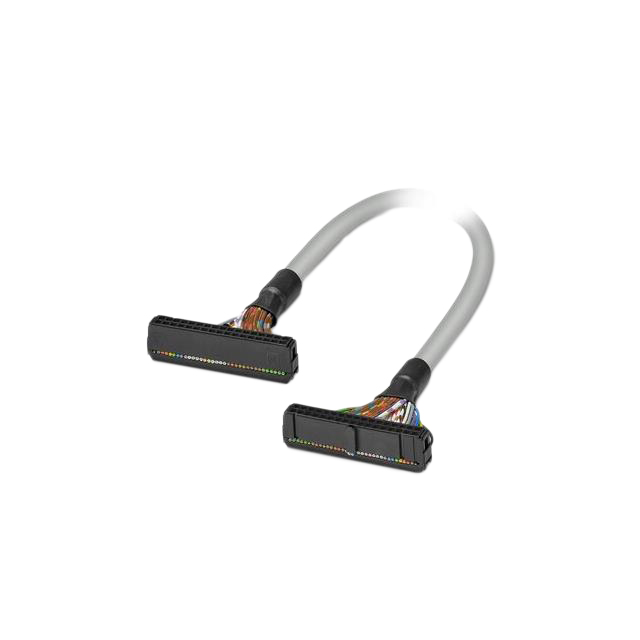

PHOENIX CONTACT 扁平带状线缆 2299495

2299495概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是PHOENIX CONTACT公司的VARIOFACE系统电缆(型号:FLK…/EZ-DR…)。这类产品通过VAARIOFACE模块提供快速、简便的连接解决方案,能够有效连接控制层和现场层。它们采用预装配扁平带状电缆,连接可靠且安装便捷。这种电缆在两端配有IEC 60603-1/DIN 41651规定的插头,以实现1:1的直接连接。不同数量的位置可根据不同的长度需求进行选择。

    技术参数


    - 电压: 最大允许操作电压为< 50 V AC / 60 V DC
    - 电流: 每个通道的最大允许电流为1 A
    - 电阻: 最大导体电阻为≤ 0.16 Ω/m
    - 温度范围:
    - 操作温度范围为-20°C 到 +50°C
    - 存储/运输温度范围为-20°C 到 +70°C
    - 线径: 导体截面积为0.14 mm² (AWG 26)
    - 结构: 导体由7根镀锡铜绞合线构成
    - 尺寸:
    - 10位: 6.0 mm
    - 14位: 6.4 mm
    - 16位: 7.0 mm
    - 20位: 7.6 mm
    - 26位: 7.8 mm
    - 34位: 10.0 mm
    - 40位: 10.0 mm
    - 50位: 10.3 mm
    - 认证: UL, CUL 2 A; 125 V

    产品特点和优势


    - 预装配: 预装配的扁平带状电缆减少了现场安装时间和成本。
    - 标准化接口: 符合IEC 60603-1/DIN 41651标准,确保与其他标准设备的兼容性。
    - 多样性: 支持多种数量的端口配置,适用于不同的应用需求。
    - 耐用性: 使用优质材料制成,具有良好的耐温性和抗干扰能力。
    - 灵活性: 可按需定制特殊长度,适用范围广泛。

    应用案例和使用建议


    - PLC与控制器板连接: 这类电缆常用于PLC前端适配器与对应控制器板之间的连接。
    - 自动化控制系统: 适合于工业自动化控制系统的布线,实现高效的数据传输。
    - 优化建议: 在复杂环境下使用时,建议配合屏蔽电缆使用,以提高抗干扰能力。如果需要更长距离的连接,可以选择较长的电缆并适当增加电缆直径。

    兼容性和支持


    - 兼容性: 该产品与符合IEC 60603-1/DIN 41651标准的其他设备兼容。
    - 支持服务: 厂商提供详细的文档下载,可以在官方网站(www.download.phoenixcontact.com)找到最新的技术资料和支持信息。

    常见问题与解决方案


    1. 如何判断所需电缆长度?
    - 确认设备之间的实际距离,再考虑预留一定的冗余空间,最后根据实际长度选择合适的电缆型号。
    2. 电缆出现接触不良怎么办?
    - 确保所有接头正确安装并检查是否有氧化或腐蚀现象。必要时可使用专门的工具重新压接插头。
    3. 如何确认电缆是否已损坏?
    - 使用万用表测试导通情况,若发现不通或阻值异常,则可能需要更换新的电缆。

    总结和推荐


    综上所述,PHOENIX CONTACT公司的VARIOFACE系统电缆(型号:FLK…/EZ-DR…)凭借其高度的灵活性、可靠性以及广泛的兼容性,在工业自动化和控制系统领域具有显著的优势。无论是预装配电缆还是特殊长度的需求,它都能够提供有效的解决方案。因此,我强烈推荐此产品给寻求高效连接解决方案的应用开发者和技术工程师们。

2299495参数

参数
4.92' (1.50m)
零件状态 在售
包装方式 散装

2299495厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2299495数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 扁平带状线缆 PHOENIX CONTACT 2299495 2299495数据手册

2299495封装设计

查看详情并下载
Symbol
Footprint
3D Model
