2908517

产品分类: D-Sub线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 串口线, 37 针 D-sub转37 针 D-sub, 2m长
供应商型号: 2098173
供应商: 海外现货
标准整包数: 1

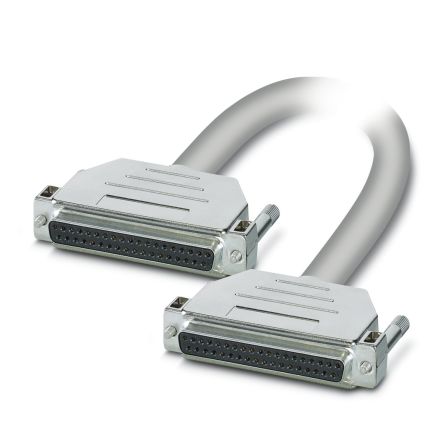

PHOENIX CONTACT D-Sub线缆 2908517

2908517概述

    #

    产品简介


    产品概述
    本文档介绍的产品是一款组装屏蔽型无卤电缆,型号为CABLE-D37SUB/B/B/HF/S/ 2,0M。该电缆主要用于连接两组D-SUB插座条带(各包含37个位置)。它广泛应用于各种工业自动化控制系统、计算机接口及通信设备等领域,适用于需要高可靠性和抗干扰能力的应用场合。
    主要功能
    - 连接接口:两组D-SUB插座条带(1x 37位)。
    - 电气特性:具备优良的抗干扰能力和传输性能,适用于各类复杂环境下的信号传输。
    - 安装方便:采用螺纹UNC 4-40连接方式,便于快速安装与拆卸。
    #

    技术参数


    - 长度:2米
    - 防护等级:IP20(固定安装),≥IP54(安装地点)
    - 工作温度:-40°C至70°C(固定安装);-10°C至70°C(柔性安装);存储/运输温度:-40°C至80°C
    - 电压:交流电≤30V,直流电≤60V
    - 电流:每路径≤2A(未解绕)
    - 阻燃等级:符合VDE 0842、IEC 60332-3-22标准
    - 耐油性:可承受偶尔的油渍泼溅
    - 线缆结构:导体为14x0.15mm,导体横截面积为37x0.25mm²,线芯直径(含绝缘层)为1.2mm±0.05mm,外部电缆直径为10.80mm±0.5mm
    - 电阻值:≤80Ω/km(20°C时),绝缘电阻≥20MΩkm(20°C时)
    - 最小弯曲半径:固定安装90mm,移动安装170mm
    - 动态负载:最大弯曲次数:5000次(弯曲半径≥15倍外径)
    - 认证:UL、cULus、CSA、EAC认证
    #

    产品特点和优势


    - 高可靠性:采用D-SUB插座条带设计,确保信号传输稳定可靠。
    - 环境适应性强:可在宽广的温度范围内正常工作,防护等级高,适合多种恶劣环境。
    - 安全环保:采用无卤材料,减少环境污染,符合RoHS和REACH标准。
    - 灵活性好:即使在频繁弯折的情况下也能保持良好的电气性能。
    - 认证齐全:通过多项国际认证,确保产品品质和安全。
    #

    应用案例和使用建议


    应用案例
    该电缆被广泛用于工厂自动化控制系统中的信号传输,例如PLC控制系统、工业机器人等。由于其优秀的抗干扰能力和高可靠性,在数据中心和计算机网络系统中也得到了广泛应用。
    使用建议
    1. 固定安装:确保电缆在固定安装时最小弯曲半径为90mm,以避免对电缆造成损伤。
    2. 环境条件:在极端环境下使用时,注意电缆的工作温度范围,并采取相应的保护措施。
    3. 连接方式:使用合适的工具紧固连接端子,确保拧紧扭矩为0.2Nm,以确保良好的电气接触。
    #

    兼容性和支持


    - 兼容性:该电缆适用于所有标准D-SUB插座条带,广泛兼容各类工业设备和计算机接口。
    - 技术支持:如需技术支持或售后服务,可通过官方渠道联系制造商获取帮助。
    #

    常见问题与解决方案


    1. 问题:电缆出现短路现象
    - 解决方案:检查电缆接头是否正确连接,确认是否有外部因素导致短路,必要时更换电缆。
    2. 问题:信号传输不稳定
    - 解决方案:检查电缆是否存在损坏或老化情况,确保安装时电缆的弯曲半径符合要求,重新紧固连接端子。
    3. 问题:电缆无法耐受高温环境
    - 解决方案:根据手册中规定的温度范围使用电缆,避免在超过规定温度范围的环境中长时间使用。
    #

    总结和推荐


    综上所述,这款组装屏蔽型无卤电缆以其高可靠性、环境适应性强和安全性等优势,非常适合于各类工业控制系统的信号传输应用。尽管其价格相对较高,但考虑到其优异的性能和长寿命,我们仍然推荐使用该产品。对于需要高质量信号传输的应用场景,这款电缆是理想的选择。

2908517参数

参数
6.56' (2.00m)
包装方式 散装
