2903287

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 通用继电器 DIN导轨安装,螺纹安装 44mm*44mm*96mm
供应商型号: 2709469
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 其他继电器 2903287

2903287概述


    产品简介

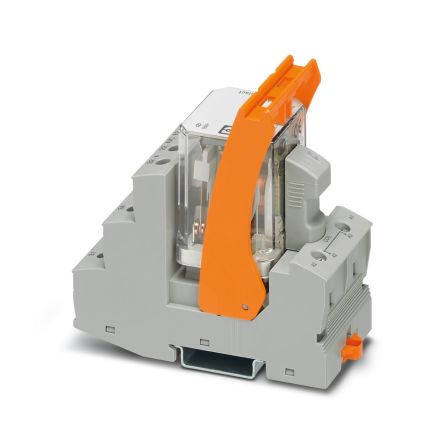

    产品名称: 继电器模块 RIF-4-RSC-LV-120AC/3X21 (编号:2903287)
    产品类型: 预组装继电器模块
    主要功能: 该继电器模块由继电器底座、电磁继电器、插接显示/抑制干扰模块和固定夹组成。它具有三个转换触点,输入电压为120 V AC。
    应用领域:
    - 工业自动化控制
    - 照明系统控制
    - 设备状态监控
    - 电机控制

    技术参数


    尺寸
    - 宽度:44 mm
    - 高度:96 mm
    - 深度:91 mm
    工作环境
    - 操作温度范围:-40°C 至 40°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 防护等级:IP20(继电器底座)
    电气特性
    - 额定输入电压(UN):120 V AC
    - 输入电压范围(参照UN):见图表
    - 额定频率:50/60 Hz
    - 典型输入电流:24 mA
    - 典型响应时间:5 ms 至 25 ms
    - 典型释放时间:5 ms 至 20 ms
    - 断路保护:压敏电阻
    - 开关电压显示:黄色 LED 指示灯
    触点参数
    - 触点类型:3个转换触点
    - 触点材料:AgNi(银镍合金)
    - 最大切换电压:440 V AC 或 250 V DC
    - 最小切换电压:10 V(24 mA时)
    - 最小切换电流:10 mA(24 V时)
    - 最大浪涌电流:50 A(20 ms,常开触点)
    - 极限连续电流:8 A(见图表)
    - 断开额定值(电阻负载):最大216 W(24 V DC时),124 W(48 V DC时),108 W(60 V DC时),52 W(110 V DC时),70 W(220 V DC时),2250 VA(250 V AC时),4000 VA(440 V AC时)

    产品特点和优势


    - 安全认证: RIF-4-RSC-LV-120AC/3X21系列通过UL 508认证。
    - 高可靠性: 机械寿命约1亿次循环。
    - 多功能: 支持广泛的直流和交流电源,适用于各种工业环境。
    - 易于安装: 采用螺钉连接方式,方便快捷。

    应用案例和使用建议


    应用案例
    在工业环境中,此继电器模块通常用于控制照明系统和电机启动。例如,在生产线上可以使用这些继电器来自动控制输送带的启停。它们还被广泛应用于工厂设备状态监控系统中,以确保设备的安全运行。
    使用建议
    - 确保继电器模块的工作温度在其指定范围内,以避免过热或损坏。
    - 在使用前进行充分测试,确保其在实际操作中的可靠性和稳定性。
    - 结合其他附件(如绝缘套管、跳线桥等)可以进一步增强系统的可靠性和可扩展性。

    兼容性和支持


    兼容性: RIF-4-RSC-LV-120AC/3X21继电器模块与其他同类产品配件兼容。具体配件包括:
    - 插接式显示/抑制干扰模块
    - 固定夹
    支持和维护: 制造商提供详尽的用户手册和技术支持。可通过制造商网站下载用户手册及最新固件更新。此外,产品符合多个国际标准和认证要求,包括DIN EN 50178、IEC 60068-2-60等。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方案: 检查输入电压是否正确;检查连接是否松动。
    2. 问题: 电磁干扰严重。
    - 解决方案: 检查并安装合适的压敏电阻模块;确保接地良好。
    3. 问题: 电源不稳定导致频繁跳闸。
    - 解决方案: 调整输入电压范围;确保电路负载在设备允许范围内。

    总结和推荐



    总结

    :
    RIF-4-RSC-LV-120AC/3X21继电器模块是一款高性能、多功能的产品,适合广泛的应用场合。其设计合理,具备高可靠性、稳定性和安全性,能够满足工业自动化控制的各种需求。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,我们强烈推荐这款继电器模块用于需要高可靠性的工业项目中。无论是对于初学者还是经验丰富的工程师,这都是一个值得信赖的选择。

2903287参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 44mm*44mm*96mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2903287厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903287数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2903287 2903287数据手册

2903287封装设计

查看详情并下载
Symbol
Footprint
3D Model
