首页  >  产品百科  >  LCDXN750-38D-3

LCDXN750-38D-3

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述:
供应商型号: 298-22351-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCDXN750-38D-3

LCDXN750-38D-3概述

    LCDXN750-38D-CUST 技术手册

    产品简介

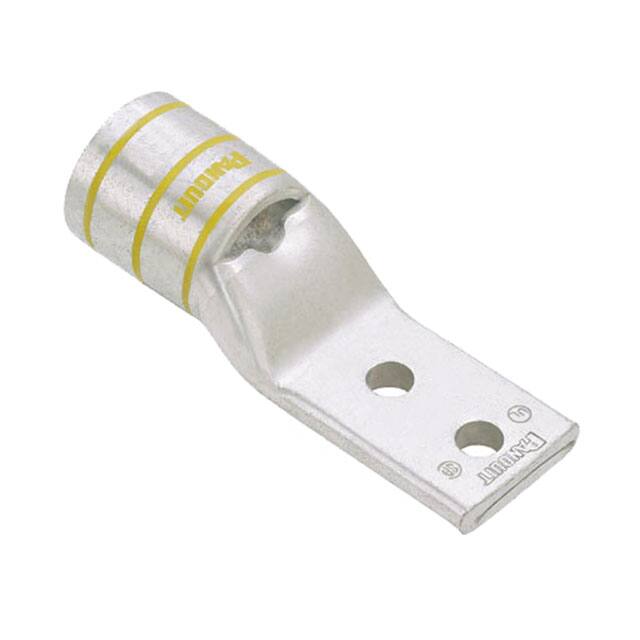

    LCDXN750-38D-CUST 是一款铜线鼻子(Copper Lug),适用于需要连接电线到导体或终端端子的情况。该产品采用无缝高导电率铜管制造,表面经过电镀锡处理,确保良好的导电性能和抗腐蚀性。主要应用于电气系统中的电线连接,如电力传输、建筑安装和轨道交通等领域。

    技术参数


    - 材料: 高导电率无缝铜管
    - 电镀: 电镀锡
    - 电线规格: 750 STR/FLEX 型
    - 电线尺寸: 1-3/4 英寸
    - 电线剥线长度: 3/8 英寸
    - 螺丝孔大小: 3/8 英寸
    - UL 列名: 适用于高达 35kV 的应用
    - 工作温度范围: 90°C
    - 色码: 黄色
    - Panduit 色码: P115 (L115)
    - 其他色码: L115

    产品特点和优势


    - 高导电率: 使用高导电率的无缝铜管制造,确保优异的导电性能。
    - 电镀锡层: 表面经过电镀锡处理,增强防腐蚀能力。
    - 适用范围广: UL 列名,适用于高达 35kV 的应用,广泛用于电力传输和配电系统。
    - 安全可靠: 通过严格的质量检测,保证产品的安全性和可靠性。
    - 易识别: 黄色色码便于识别和匹配电缆颜色。

    应用案例和使用建议


    - 应用场景: 电力传输系统、建筑电气布线、轨道交通等。
    - 使用建议:
    - 在应用电压超过 2000V 时,需咨询电缆制造商进行适当的电压应力缓解处理。
    - 确保电线剥线长度正确,避免裸露导线导致短路风险。
    - 定期检查连接处,确保无松动和腐蚀现象。

    兼容性和支持


    - 兼容性: 该铜线鼻子兼容 750 STR/FLEX 型的电线,适用于多种标准尺寸的螺丝孔。
    - 厂商支持: 拥有完整的质保体系和售后服务,提供详尽的技术文档和支持。

    常见问题与解决方案


    - 问题 1: 连接处出现松动。
    - 解决方法: 紧固螺丝,确保连接牢固。
    - 问题 2: 导电性能下降。
    - 解决方法: 清理接触面,去除氧化层,重新连接。
    - 问题 3: 线鼻子损坏。
    - 解决方法: 更换新的线鼻子,确保使用符合规格的产品。

    总结和推荐


    LCDXN750-38D-CUST 铜线鼻子凭借其优异的导电性能、电镀锡层的防腐蚀能力和广泛的应用范围,是一款非常可靠的电气连接产品。适用于多种高压电力传输系统和建筑电气布线,且具有较好的性价比。强烈推荐使用该产品,特别是在需要高效、安全和稳定的电气连接场景下。

LCDXN750-38D-3参数

参数
长*宽*高 117.4mm*38.1mm*38.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCDXN750-38D-3厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCDXN750-38D-3数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCDXN750-38D-3 LCDXN750-38D-3数据手册

LCDXN750-38D-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.9664 ¥ 719.4313
10+ $ 79.9282 ¥ 668.8988
50+ $ 75.9452 ¥ 635.5661
100+ $ 75.0202 ¥ 627.8252
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 719.43
直接购买
加入购物车
