LCA1/0-38H-X

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (1/0)AWG Copper 44.7mm Tin
供应商型号: LCA1/0-38H-X
供应商: 云汉优选
标准整包数: 10
PANDUIT 端子 - 矩形端子 LCA1/0-38H-X

LCA1/0-38H-X概述


    产品简介

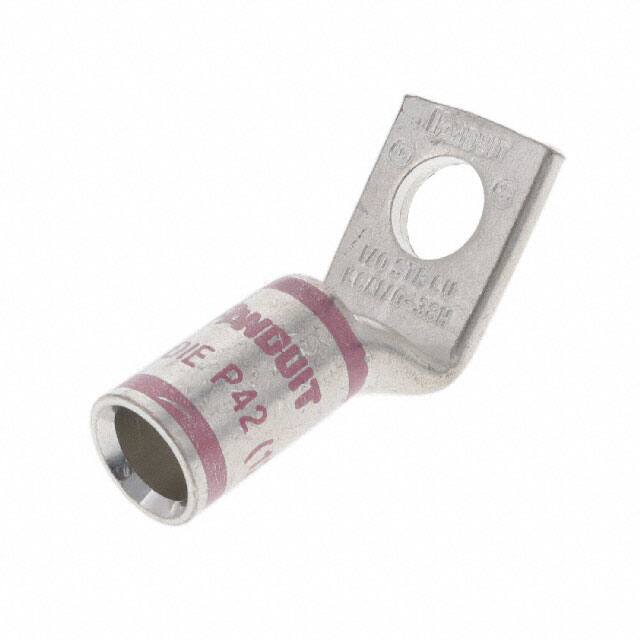

    产品名称:铜接线耳 LCA1/0-38H
    铜接线耳是一种常见的电子元器件,主要用于电力系统的电线连接。它主要应用于电力传输和分配系统、工业控制设备等领域。这种接线耳具有标准的单孔直筒型设计,并且舌片角度为45°,便于在狭小空间内的安装和操作。

    技术参数


    - 材料:高导电无缝铜管
    - 电镀:电镀锡
    - 电线规格:1/0 AWG
    - 电线类型:绞合铜线,Class B: 压缩型、紧密型或同心型,Class C: 同心型
    - 剥线长度:1.0英寸
    - 螺栓尺寸:3/8英寸
    - UL认证:适用于35kV及以下的应用场合
    - CSA认证:通过
    - UL温度等级:90°C
    - Panduit色码:粉色
    - Panduit模具编号:P42(12)
    - 外形尺寸:
    - 长度:0.94±0.04英寸
    - 宽度:0.39±0.01英寸
    - 厚度:0.12±0.01英寸
    - 角度:45°±5°
    - 舌片宽度:0.76±0.04英寸

    产品特点和优势


    1. 高导电性能:采用高导电无缝铜管制成,保证电流传输的高效性和稳定性。
    2. 电镀锡处理:增加抗腐蚀能力,延长产品使用寿命。
    3. 多功能适用:适用于各种电线规格和不同类型的电缆,方便多样化应用。
    4. 易于识别:颜色标记清晰,便于快速安装和区分不同的电线类型。
    5. 安全认证:UL和CSA双重认证,确保产品符合国际安全标准。

    应用案例和使用建议


    应用场景
    - 电力传输和分配系统
    - 工业控制设备
    - 配电箱
    使用建议
    - 确保电线剥线长度符合要求,以避免过长或过短导致连接不良。
    - 在高压环境下应用时,需要遵循制造商的电压应力缓解指导。
    - 对于频繁震动的环境,建议使用额外的固定装置,以防止接头松动。

    兼容性和支持


    - 兼容性:适用于各种直径在1/0 AWG范围内的电线,并且能与标准3/8英寸螺栓配合使用。
    - 厂商支持:Panduit提供全面的技术支持和售后服务,包括但不限于产品咨询、安装指导和故障排查。

    常见问题与解决方案


    1. 问题:接线耳无法牢固连接电线。
    - 解决方案:检查电线剥线长度是否正确,确保剥线部分完全插入接线耳内。
    2. 问题:接线耳发生腐蚀现象。
    - 解决方案:检查电线接口是否清洁干燥,建议定期检查并更换受腐蚀严重的部件。
    3. 问题:接线耳出现发热现象。
    - 解决方案:检查电线截面积是否符合要求,如果电线截面积过大,可能需要更换更大尺寸的接线耳。

    总结和推荐


    综合评估
    铜接线耳LCA1/0-38H凭借其出色的导电性能、良好的耐腐蚀能力和丰富的应用经验,成为电力传输和分配系统中的理想选择。此外,该产品通过UL和CSA双重认证,符合国际安全标准,大大增强了其市场竞争力。
    推荐
    基于以上分析,我们强烈推荐使用铜接线耳LCA1/0-38H。无论是从功能性还是安全性来看,它都能满足用户的多样化需求,并为其带来可靠的使用体验。

LCA1/0-38H-X参数

参数
长*宽*高 44.7mm*19.3mm*19.3mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCA1/0-38H-X厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCA1/0-38H-X数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCA1/0-38H-X LCA1/0-38H-X数据手册

LCA1/0-38H-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 110.1612
60+ ¥ 110.1612
100+ ¥ 110.1612
库存: 70
起订量: 20 增量: 10
交货地:
最小起订量为:20
合计: ¥ 2203.22
