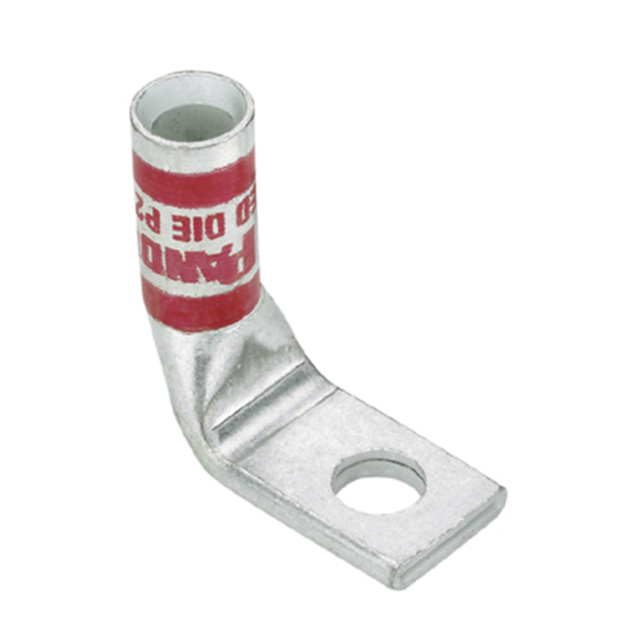

LCA10-10F-L

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal 10-14AWG Copper 21.59mm Electro Tin
供应商型号: 2944903
供应商: element14
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCA10-10F-L

LCA10-10F-L概述


    产品简介


    本篇技术手册介绍了Panduit公司的LCA10-10F-CUST和LCA10-10F-L型电子元器件,这两款产品属于电缆连接器,主要应用于工业控制和配电系统等领域。产品通过了UL和C.S.A认证,确保了其在高电压条件下的安全性和可靠性。

    技术参数


    | 参数 | 值 |

    | 电线尺寸 | 14-10 AWG STR, 12-10 AWG SOL |
    | 接线端子尺寸 | 7/16 in. |
    | 插针角度 | 90° ± 5° |
    | 电线剥离长度 | 0.23 ± 0.04 in. |
    | 电线直径 | 0.20 in. |
    | 引脚间距 | 0.38 ± 0.04 in. |
    | 材料 | 高导电无缝铜管 |
    | 电镀方式 | 电镀锡 |
    | 温度等级 | 90°C |
    | 适用电压 | UL温度等级:35kV |

    产品特点和优势


    1. 高导电性:采用高导电无缝铜管材料,确保低电阻和高效的电流传输。
    2. 耐用性:电镀锡工艺增加了产品的耐腐蚀性和抗氧化能力,延长了使用寿命。
    3. 广泛适用性:适用于14-10 AWG的电线,且能承受高达35kV的电压,适合多种工业应用。
    4. 安全性:通过UL和C.S.A双重认证,确保产品在各种恶劣环境下依然保持稳定性和安全性。
    5. 标准化设计:具有标准的一孔铜片舌形接线端子,易于安装和维护。

    应用案例和使用建议


    应用案例
    这些连接器常用于电力传输和配电系统中,特别是在工业控制环境中。例如,在发电站或大型工厂中,它们可以用于高压电气设备之间的连接。
    使用建议
    1. 电压应力管理:对于高于2000伏特的应用,建议咨询电缆制造商以获取适当的电压应力缓解指导。
    2. 安装前检查:在安装前,仔细检查电线尺寸是否符合产品要求,并按照说明书进行正确剥线。
    3. 定期维护:为了确保长期稳定运行,建议定期对连接器进行检查和维护,确保无损坏和腐蚀。

    兼容性和支持


    这些连接器与标准的14-10 AWG电线和其他符合相同规格的设备兼容。Panduit公司提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中发现接触不良 | 确保电线完全插入并剥皮至正确的长度。 |
    | 在高温环境中使用时出现过热 | 检查散热情况,确保接线端子周围有足够的空间。|

    总结和推荐


    总的来说,Panduit公司的LCA10-10F-CUST和LCA10-10F-L型电缆连接器以其高导电性、广泛适用性和卓越的安全性,在工业控制和配电系统中表现出色。其独特的设计和高品质的制造工艺使得它在市场上具有很强的竞争力。强烈推荐这类连接器用于需要高效、可靠电流传输的高压环境。
    如果您正在寻找一种可靠且高效的电缆连接器,Panduit公司的LCA10-10F系列是您的不二选择。

LCA10-10F-L参数

参数
长*宽*高 21.59mm*9.65mm*9.65mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

LCA10-10F-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCA10-10F-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCA10-10F-L LCA10-10F-L数据手册

LCA10-10F-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
