首页  >  产品百科  >  LCA600-00-6

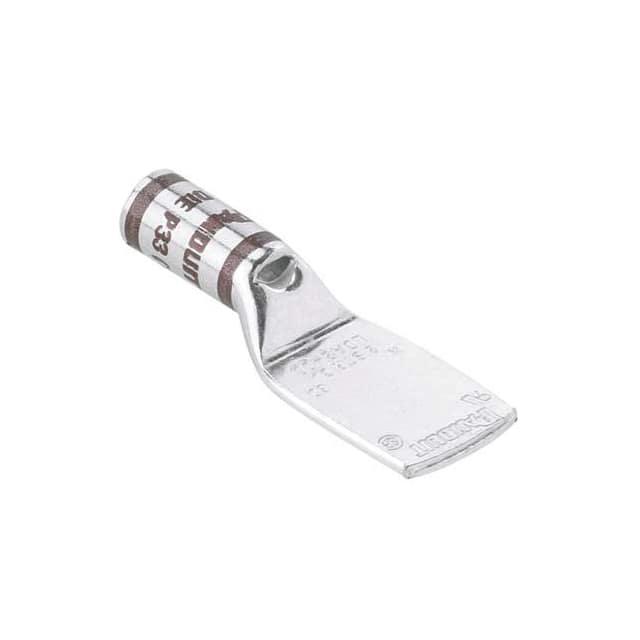

LCA600-00-6

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (8.5/0)AWG Copper 106.7mm Tin
供应商型号: Q-LCA600-00-6
供应商: Panduit
标准整包数: 6
PANDUIT 端子 - 矩形端子 LCA600-00-6

LCA600-00-6概述

    电子元器件产品技术手册

    产品简介


    本文所介绍的是一款多功能铜导线连接端子(LCA系列),该系列产品广泛应用于电力系统及设备制造领域,如工业自动化、能源管理、数据中心等。它主要负责连接和固定铜导线,确保电气连接的安全性和稳定性。通过独特的设计,如绝缘窗口和颜色编码,使得安装和维护变得更为简便和可靠。

    技术参数


    该产品的关键技术和性能参数如下:
    | 铜导线尺寸 | 螺纹长度 | 绝缘长度 | 包装数量 | 颜色 | 棒形索引号 |
    |
    | #8 AWG | 0.60 in | 1.56 in | 50 | 红色 | P21 |
    | #6 AWG | 0.62 in | 1.83 in | 50 | 蓝色 | P24 |
    | #4 AWG | 0.62 in | 1.85 in | 50 | 灰色 | P29 |
    | #2 AWG | 0.75 in | 2.21 in | 25 | 棕色 | P33 |
    | #1 AWG | 0.75 in | 2.23 in | 20 | 绿色 | P37 |
    | 1/0 AWG | 0.80 in | 2.31 in | 10 | 粉色 | P42 |
    | 2/0 AWG | 0.85 in | 2.40 in | 10 | 黑色 | P45 |
    | 3/0 AWG | 0.96 in | 2.59 in | 10 | 橙色 | P50 |
    | 4/0 AWG | 1.06 in | 2.68 in | 10 | 紫色 | P54 |
    | 300 kcmil | 1.19 in | 3.70 in | 10 | 白色 | P66 |
    | 350 kcmil | 1.28 in | 3.74 in | 10 | 红色 | P71 |
    | 400 kcmil | 1.39 in | 3.82 in | 6 | 蓝色 | P76 |
    | 500 kcmil | 1.54 in | 4.27 in | 6 | 棕色 | P87 |
    | 600 kcmil | 1.70 in | 4.20 in | 6 | 绿色 | P94 |
    这些参数确保了产品能够在各种环境下稳定工作,并且能够适用于不同直径和截面积的铜导线。

    产品特点和优势


    该产品的核心特点包括:
    1. 颜色编码和绝缘窗口:便于快速识别和安装,提高了工作效率和准确性。
    2. 抗腐蚀性:所有产品都采用镀锡处理,有效防止了氧化和腐蚀,延长了使用寿命。
    3. 高电压和温度耐受性:产品经过UL和CSA认证,适用于高达35KV的电压等级,温度范围可达90°C。
    4. 全尺寸适用性:涵盖了从小型导线到大型电缆的所有规格,几乎可以满足所有应用场景的需求。
    这些特点使其在市场上具有很强的竞争优势,尤其适合对可靠性要求较高的工业环境。

    应用案例和使用建议


    根据手册中的描述,LCA系列端子在多种应用场景中表现出色,例如:
    - 数据中心布线系统:用于连接服务器机柜中的电源线,确保电力传输的稳定性和安全性。
    - 变电站设备:在高压电力系统中,用于连接和保护输电线路,确保供电系统的正常运行。
    - 工业自动化生产线:在工业自动化设备中,用于连接传感器和控制器之间的信号线,保证设备的高效运行。
    使用建议:
    - 规范安装:严格按照手册中的安装步骤进行操作,以避免接触不良和故障发生。
    - 定期检查:建议定期检查连接点的紧固情况和外观状态,及时更换损坏部件。
    - 配套工具使用:使用推荐的专用工具进行压接,确保达到最佳效果。

    兼容性和支持


    该产品兼容大多数标准铜导线,同时提供与Panduit及竞争对手的压接工具兼容性。厂商提供全面的技术支持和售后服务,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 接触不良:确保按照手册要求使用正确的工具和方法进行安装。
    2. 松动:定期检查并重新紧固端子,确保连接牢固。
    3. 氧化腐蚀:保持良好的通风条件,避免潮湿环境,如有必要,可使用防腐剂。

    总结和推荐


    总体来看,LCA系列端子以其高效、可靠的性能,广泛应用于各种工业和商业环境中。它不仅具备优异的电气特性,还拥有易于安装和维护的特点。鉴于其出色的性能表现和广泛的应用场景,我们强烈推荐此产品给需要高质量连接解决方案的专业用户。

LCA600-00-6参数

参数
长*宽*高 106.426mm(长度)*43.18mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

LCA600-00-6厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCA600-00-6数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCA600-00-6 LCA600-00-6数据手册

LCA600-00-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
