首页  >  产品百科  >  FZ2ERLNLNSNM007

FZ2ERLNLNSNM007

产品分类: 光纤线缆
厂牌: PANDUIT
产品描述:
供应商型号: 3776897
供应商: 海外现货
标准整包数: 1

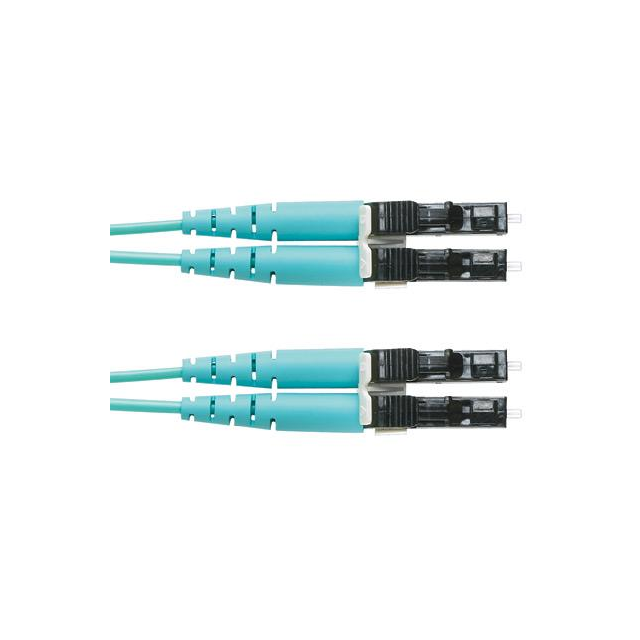

PANDUIT 光纤线缆 FZ2ERLNLNSNM007

FZ2ERLNLNSNM007概述

    光纤跳线及尾纤(Opti-Core®)技术手册解读

    一、产品简介


    Opti-Core®光纤跳线及尾纤是一种专为现代通信和数据网络设计的产品,提供高效的光纤互连与交叉连接解决方案。产品类型分为单模(OS1/OS2)和多模(OM1至OM4)光纤,广泛应用于入口设施、电信室、数据中心以及桌面网络等场景。这些产品能够满足千兆以太网、万兆以太网以及高速光纤通道的应用需求,是高性能网络部署的理想选择。

    二、技术参数


    | 参数类别 | 描述 |

    | 光纤种类 | 单模:OS1/OS2 9/125μm;多模:OM1 62.5/125μm、OM2 50/125μm、OM3 50/125μm、OM4 50/125μm |
    | 连接器类型 | 端A:LC单工/双工、SC单工/双工;端B:LC单工/双工、SC单工/双工、尾纤 |
    | 护套颜色 | OS1/OS2:黄色;OM1:橙色;OM2:橙色;OM3:蓝绿色;OM4:蓝绿色;尾纤:蓝色 |
    | 技术指标 | 插入损耗(最大值):多模标准IL≤0.25dB,优化IL≤0.15dB,超优IL≤0.10dB;回波损耗(最小值):OM1/OM2≥20dB,OM3/OM4≥26dB,OS1/OS2≥55dB |
    | 物理特性 | 外径:双工1.6mm,单芯3mm;插拔次数:500次;最小弯曲半径:1.6mm时16mm,3mm时29mm |
    | 工作温度范围 | 储存与运输:-40°C至70°C;运行安装:光缆级Riser(OFNR)-20°C至70°C,Plenum 0°C至60°C |

    三、产品特点和优势


    1. 高可靠性:采用紧包缓冲设计,增强机械强度,保证长期稳定运行。
    2. 多样化接口支持:支持LC、SC等多种主流接口类型,满足不同应用场景需求。
    3. 环保材料:符合低烟无卤素(LSZH)标准,保障安装环境的安全性。
    4. 卓越性能:插入损耗低、回波损耗高,确保信号传输质量优异。
    5. 广泛的兼容性:适用于各类布线环境,如数据中心、企业网络、楼宇布线等。

    四、应用案例和使用建议


    - 数据中心互联:Opti-Core®系列可用于主干区、水平区及设备区的互联,支持高达10Gbps的数据速率。
    - 工业控制与自动化:在恶劣环境下仍能保持良好性能,适合工厂自动化生产线上的光纤链路。
    - 远程办公中心:通过长距离光缆连接多个远程站点,构建高效稳定的网络架构。
    建议在安装过程中注意避免过度弯曲光缆,并定期检查连接点的状态以延长使用寿命。

    五、兼容性和支持


    Opti-Core®系列产品与多种品牌设备兼容,包括Cisco、HP、IBM等知名厂商的产品。此外,Panduit公司提供了详尽的技术文档和支持服务,客户可以通过官网或客服热线获取帮助。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏大 | 检查连接器表面是否清洁,必要时重新制作光纤端面 |
    | 回波损耗不足 | 更换高质量的连接器并确保正确安装 |
    | 光纤过热 | 避免光纤长时间暴露于高温环境中,合理规划布线路径 |

    七、总结和推荐


    综上所述,Opti-Core®光纤跳线及尾纤凭借其优异的性能、多样化的配置选项以及良好的兼容性,在各类网络环境中均表现出色。无论是数据中心还是普通企业网络,这款产品都能提供可靠的光纤互连解决方案。强烈推荐给需要高性能光纤连接的专业人士和企业用户。
    以上内容基于提供的Opti-Core®光纤跳线及尾纤规格说明书进行整理和扩展,旨在为读者提供全面的产品信息和技术指导。

FZ2ERLNLNSNM007参数

参数
23.0' (7.0m)
零件状态 在售
包装方式 散装

FZ2ERLNLNSNM007厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

FZ2ERLNLNSNM007数据手册

厂牌 PDF简要描述 下载
PANDUIT 光纤线缆 PANDUIT FZ2ERLNLNSNM007 FZ2ERLNLNSNM007数据手册

FZ2ERLNLNSNM007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 476.4363
10+ ¥ 467.7738
25+ ¥ 467.7738
50+ ¥ 467.7738
100+ ¥ 467.7738
250+ ¥ 467.7738
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 476.43
