1115424

产品分类: 光纤线缆
厂牌: PHOENIX CONTACT

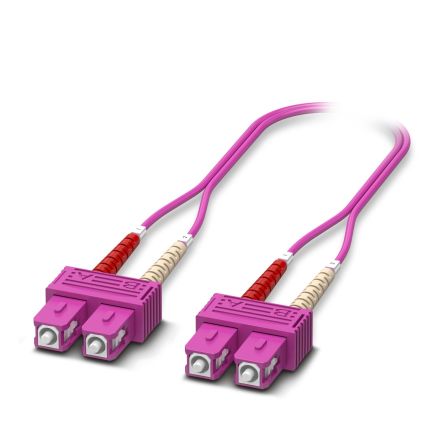

产品描述: Phoenix Contact OM4 多模光纤线, SC转SC, 1m
供应商型号: 3462797
供应商: element14
标准整包数: 1
PHOENIX CONTACT 光纤线缆 1115424

1115424概述

    电子元器件产品技术手册:多模OM4双工跳线

    产品简介


    本文介绍的产品是一款多模OM4双工跳线,适用于室内安装的高可靠光纤连接解决方案。该产品具有出色的光学和机械特性,适用于数据中心、企业网络和工业自动化等领域。通过严格的测试标准(如IEC 61300-2-1),这款跳线能够提供卓越的性能和稳定性。

    技术参数


    - 产品类型: 数据电缆预组装
    - 连接配置: SC/UPC-SC/UPC连接器
    - 传输介质: 多模光纤
    - 传输速度: 10 Gbps
    - 机械数据
    - 拔插周期: ≥ 500次
    - 短期/长期拉伸强度: 70 N
    - 弯曲半径(短期/长期): 30 mm / 50 mm
    - 固定安装最小弯曲半径: 30 mm
    - 移动安装最小弯曲半径: 7.5 mm
    - 材料规范
    - 阻燃等级(UL 94): V0
    - 外套材料: 低烟无卤(LSZH)
    - 颜色: 紫色
    - 环境条件
    - 工作温度范围: -20 °C ... 60 °C
    - 存储/运输温度范围: -20 °C ... 60 °C
    - 组装温度范围: -20 °C ... 60 °C
    - 安装温度范围: -20 °C ... 60 °C
    - 光缆特性
    - 光纤类型: 多模50/125 µm光纤
    - 衰减(850 nm时): ≤ 3.5 dB/km
    - 多模光纤

    产品特点和优势


    1. 全面测试认证: 本产品经过IEC 61753-122-2和IEC 61753-1 Cat. C标准测试,确保了其高可靠性。
    2. 严苛环境适应性: 通过温度变化测试(IEC 61300-2-1)和振动测试(IEC 61300-2-1),产品能够在恶劣环境中稳定工作。
    3. 优异的光学和机械性能: 具备高标准的衰减值(UPC抛光),适合室内安装和维护。
    4. 防火安全: LSZH外套材料符合UL 94 V0标准,确保在火灾情况下不会产生有毒气体。
    5. 环保材料: 符合RoHS和REACH要求,不含限制性有害物质。

    应用案例和使用建议


    此款多模OM4双工跳线适用于多种应用场合,例如数据中心内部布线、企业局域网连接和工业控制网络。以下是几个使用建议:
    - 数据中心布线: 由于其良好的光学性能和机械强度,非常适合用于服务器机房内连接不同设备。
    - 工业环境: 在具有温湿度变化的工业环境中,本产品能保持良好的连接稳定性和较长的使用寿命。
    - 移动布线: 由于具备较小的弯曲半径,可在有限空间内灵活布线,特别适合移动安装场景。

    兼容性和支持


    - 兼容性: 本产品可与各种SC/UPC类型的光纤连接器无缝对接,方便集成到现有的网络架构中。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,帮助用户进行正确安装和维护。如有任何疑问或需要进一步的帮助,可通过厂商官网获取联系信息。

    常见问题与解决方案


    1. 问题: 产品为何不耐油?
    - 解决方案: 产品未设计用于暴露于油、汽油、酸和碱环境中,因此在这些环境下使用可能会导致损坏。请尽量避免此类环境使用。

    2. 问题: 如何检查光纤连接是否良好?
    - 解决方案: 使用光纤测试仪或专业的光纤检测设备,检查光纤断面质量及连接损耗情况。确保插入和拔出次数不超过500次。

    总结和推荐


    综上所述,这款多模OM4双工跳线凭借其卓越的光学和机械性能、严苛环境下的适应能力以及出色的防火安全性,在各类光纤通信场景中表现突出。尽管它在某些化学环境下可能表现出不耐性,但这些限制通常不会影响其主流应用。因此,强烈推荐在数据中心、企业网络和工业控制等场景中使用这款跳线,以实现高效稳定的光纤连接。

1115424参数

参数
3.3' (1.0m)
零件状态 在售
包装方式 散装

1115424厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1115424数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光纤线缆 PHOENIX CONTACT 1115424 1115424数据手册

1115424封装设计

查看详情并下载
Symbol
Footprint
3D Model
