LCDXN750-12-3

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (9.5/0)AWG Copper 141mm Tin
供应商型号: Q-LCDXN750-12-3
供应商: Panduit
标准整包数: 3
PANDUIT 端子 - 矩形端子 LCDXN750-12-3

LCDXN750-12-3概述

    电子元器件产品技术手册解析

    产品简介

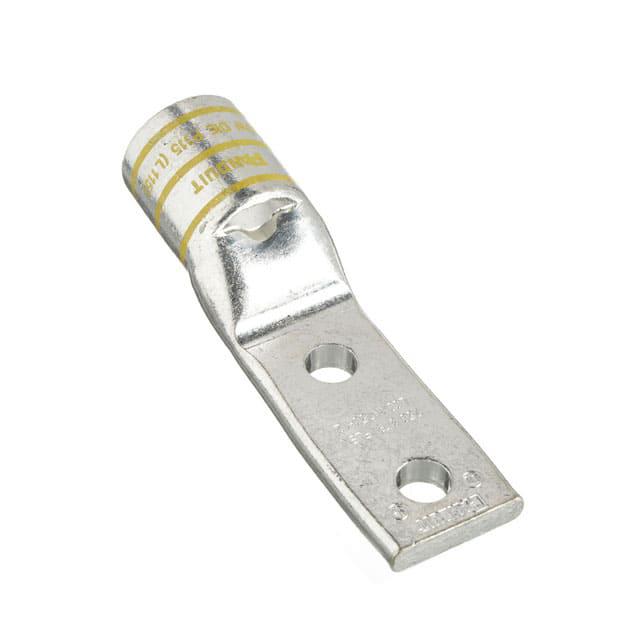

    本文介绍的是Panduit公司的型号为LCDXN750-12的铜接线端子。这是一种具有标准柔性外壳的窄舌双孔铜接线端子,广泛应用于需要高导电性的工业和轨道交通领域,尤其适用于电压高达35kV的应用场景。

    技术参数


    | 参数名称 | 规格 |

    | 材料 | 高导电无缝铜管 |
    | 镀层 | 电解锡 |
    | 导线规格 | 750 STR/FLEX |
    | 导线类型 | 机车用多股铜线 |
    | 导线剥离长度 | 1-3/4英寸 |
    | 拉钉尺寸 | 1/2英寸 |
    | UL认证 | 是,适用35kV |
    | CSA认证 | 是 |
    | 额定温度 | 90°C |

    产品特点和优势


    1. 高导电性:采用无缝铜管制造,确保最佳的电流传输效率。
    2. 耐腐蚀:表面镀锡处理,增加抗腐蚀性能。
    3. 宽泛的应用范围:可应用于高电压(35kV)和高温(90°C)环境下,特别适合轨道交通及工业自动化领域。
    4. 颜色编码:通过黄色彩色标记,便于识别和区分不同规格的产品。

    应用案例和使用建议


    该铜接线端子被广泛应用于轨道交通领域,如电力机车的电线连接。在使用过程中,建议按照制造商的要求进行适当的电压应力缓解措施,特别是在应用电压超过2000伏特时。

    兼容性和支持


    - 兼容性:适用于多种标准尺寸的导线,且具备良好的机械强度和电气性能。
    - 支持和服务:Panduit公司提供详尽的技术文档和支持服务,确保客户能够正确安装和维护该产品。

    常见问题与解决方案


    1. 问题:如何选择正确的导线剥皮长度?
    - 解决方案:根据手册推荐的1-3/4英寸长度进行操作,确保端子与导线的良好接触。
    2. 问题:在高压环境下如何保证电气安全?
    - 解决方案:遵循制造商提供的电压应力缓解指南,并在必要时咨询电缆制造商以获得专业的指导。

    总结和推荐


    总体来看,Panduit的LCDXN750-12铜接线端子是一款高性能的产品,具有出色的导电性、耐腐蚀性和可靠性。尤其是在高压和高温环境中,该产品表现尤为优异。因此,强烈推荐此产品给那些需要在严苛条件下可靠连接导线的工程师和技术人员。

LCDXN750-12-3参数

参数
长*宽*高 38.1mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCDXN750-12-3厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCDXN750-12-3数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCDXN750-12-3 LCDXN750-12-3数据手册

LCDXN750-12-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
