LCA2/0-56H-X

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal (2/0)AWG Copper 45mm Tin
供应商型号: LCA2/0-56H-X
供应商: 云汉优选
标准整包数: 10

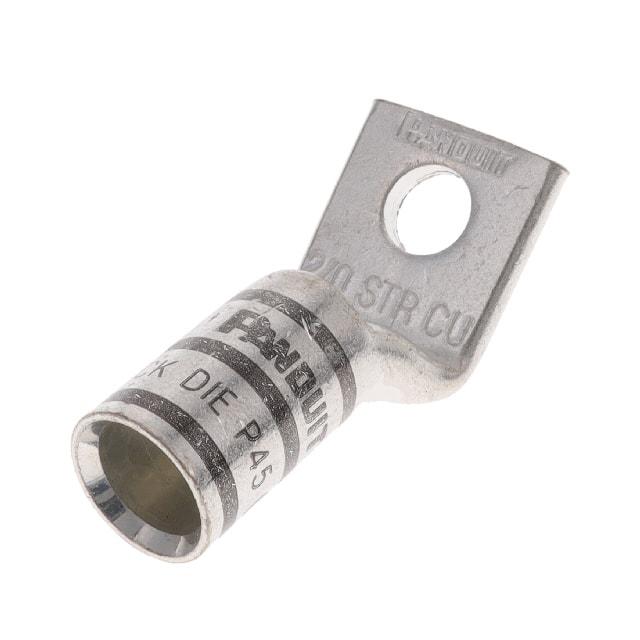

PANDUIT 端子 - 矩形端子 LCA2/0-56H-X

LCA2/0-56H-X概述


    产品简介


    本文介绍的是Panduit公司的Code Conductor系列产品,这些产品主要用于连接和管理各类电缆及导线。产品型号如LCA-H系列包括多种不同规格的产品,适用于各种不同大小的铜导线,能够确保高效、可靠的电气连接。该系列的产品广泛应用于电力传输、电信设施、工业自动化、以及建筑布线等领域。

    技术参数


    产品技术规格
    - 颜色代码标记:带有Panduit和指定竞争对手的压接模具编号,以便选择合适的压接模具。
    - 检查窗口:允许目视确认导线插入到位。
    - 镀锡处理:采用镀锡以防止腐蚀。
    - 额定电压与温度:UL和CSA认证,电压可达35KV,温度等级达90°C(当使用Panduit和指定竞争对手的压接工具和模具时)。
    - 适用电线范围:UL和CSA认证,可以在较宽的电线范围内使用(使用Panduit® Uni-Die™无模具压接工具时)。
    - 耐久性测试:通过Telcordia测试,符合NEBS Level 3标准。
    - ABS认证:通过美国船级社认证。
    性能参数
    - 压接能力:涵盖从AWG #14到4/0 AWG及更大尺寸的导线。
    - 物理尺寸:涵盖各种规格尺寸,如1/4英寸、5/16英寸和3/8英寸。
    - 安装孔尺寸:根据导线规格提供不同的安装孔尺寸,以适应不同的安装需求。
    - 包装规格:通常为50个装或25个装的标准包装。

    产品特点和优势


    - 高可靠性:通过UL和CSA认证,确保产品具备极高的电气性能和机械强度。
    - 易于安装和维护:镀锡和检查窗口设计便于现场操作,提高安装效率。
    - 广泛应用:适用于电力、电信、工业自动化等多个领域。
    - 兼容性广泛:与多种压接工具和模具兼容,方便用户选择。

    应用案例和使用建议


    应用案例
    - 电力传输:用于电力系统中连接电缆和导线,确保电力传输的稳定性和安全性。
    - 工业自动化:在工业控制系统中,用于传感器和执行器之间的连接。
    - 电信设施:在数据中心和通信基站中,用于信号传输和设备间的连接。
    使用建议
    - 在进行压接前,务必检查导线规格是否匹配,以避免因规格不匹配而导致的压接不良。
    - 确保使用合适的压接工具和模具,以获得最佳的电气连接效果。
    - 对于大电流应用,应特别注意选择合适的产品型号,以确保电气安全。

    兼容性和支持


    - 兼容性:该系列产品与Panduit和指定竞争对手的压接工具和模具兼容,同时也可与市场上常见的压接工具配合使用。
    - 技术支持:Panduit公司提供详尽的技术支持和售后服务,用户可以通过电话(866-405-6654)或访问其官方网站获取更多信息。

    常见问题与解决方案


    - 问题1:如何确认正确的压接工具?
    - 解决方案:参考产品手册中的工具和模具信息,选择合适的压接工具和模具。
    - 问题2:如何检查压接质量?
    - 解决方案:通过观察检查窗口确认导线是否完全插入,并使用万用表测试电阻,确保良好的电气连接。
    - 问题3:压接后发现压接点松动怎么办?
    - 解决方案:重新压接,确保导线完全插入并紧固压接点。

    总结和推荐


    综上所述,Panduit的Code Conductor系列产品以其卓越的电气性能、广泛的适用范围和简便的操作方式,在众多行业中获得了广泛应用。无论是在电力传输还是工业自动化领域,这些产品都是不可或缺的优质选择。对于需要高性能电缆连接和管理解决方案的应用场景,我们强烈推荐使用Panduit的Code Conductor系列。

LCA2/0-56H-X参数

参数
长*宽*高 45mm*21.59mm*21.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

LCA2/0-56H-X厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCA2/0-56H-X数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCA2/0-56H-X LCA2/0-56H-X数据手册

LCA2/0-56H-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 129.2508
30+ ¥ 129.2508
50+ ¥ 129.2508
库存: 500
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1292.5
直接购买
