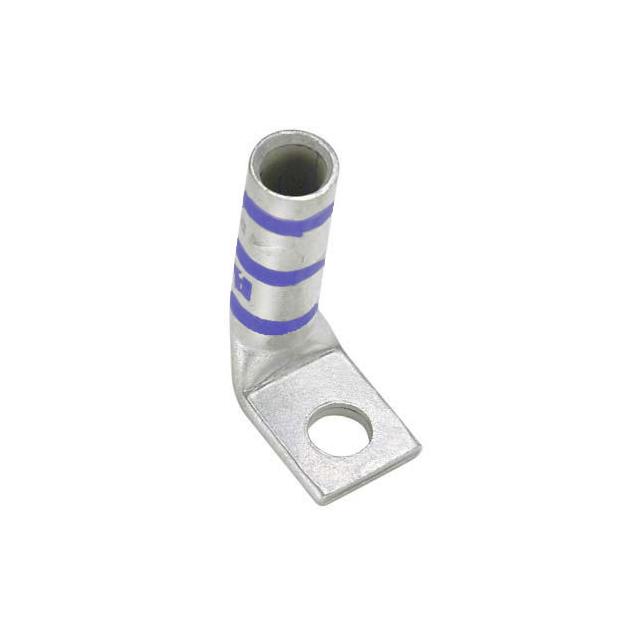

LCCX6-14AF-L

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述:
供应商型号: 298-22225-ND
供应商: Digi-Key
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCCX6-14AF-L

LCCX6-14AF-L概述

    LCCX6-14AF-CUST 和 LCCX6-14AF-L 铜接线鼻子技术手册

    1. 产品简介


    LCCX6-14AF-CUST 和 LCCX6-14AF-L 是 Panduit 公司生产的铜接线鼻子,主要用于电力系统中的电线连接。这类产品广泛应用于电力输送、工业自动化、铁路系统等领域,确保电缆与电器设备之间的可靠连接。

    2. 技术参数


    | 参数 | 值 |

    | 材料 | 高导电无缝铜管 |
    | 镀层 | 电解锡 |
    | 导线规格 | 6 至 0 AWG |
    | 导线类型 | 复合型铜导线(Class B & C) |
    | 拆卸长度 | 1-1/8 英寸 |
    | 螺栓规格 | 1/4 英寸 |
    | UL 认证温度等级 | 90°C |
    | CSA 认证 | 是 |
    | Panduit 颜色代码 | 蓝色 |
    | Panduit 钢印编号 | P24 |
    | 行业标准钢印编号 | 7 |
    | 重量 | 0.08 ± 0.01 磅 |

    3. 产品特点和优势


    - 高导电性材料:采用无缝铜管,确保高导电性,减少接触电阻。
    - 电解锡镀层:提供良好的防腐蚀保护,延长产品使用寿命。
    - 双孔设计:便于安装,提高连接可靠性。
    - 窗口设计:允许观察导线进入,方便检查安装情况。
    - 角度舌片:90° 角度舌片设计,适用于不同角度的接线需求。
    - 灵活长尾设计:适合不同直径的导线,具有良好的通用性。

    4. 应用案例和使用建议


    - 电力输送系统:用于变电站、发电厂等电力系统的电缆连接,确保高效可靠的电力传输。
    - 工业自动化:适用于工业控制设备、配电柜中的电缆连接,保障系统的稳定运行。
    - 铁路系统:用于轨道供电系统的电缆连接,保证列车的安全运行。
    使用建议:
    - 在进行安装时,确保电线剥皮长度正确,以保证接触良好。
    - 使用适当的工具压接接线鼻子,确保连接牢固可靠。
    - 定期检查连接部位,确保长期安全运行。

    5. 兼容性和支持


    - 兼容性:与 Panduit 的其他电线连接产品兼容,适用于多种电缆和导线类型。
    - 技术支持:Panduit 提供全面的技术支持和售后服务,确保用户能够顺利使用并获得必要的帮助。

    6. 常见问题与解决方案


    - 问题一:接线鼻子无法牢固固定
    解决方案:检查剥皮长度和压接工具的压力是否适当,重新压接接线鼻子。

    - 问题二:接线鼻子出现腐蚀现象
    解决方案:使用正确的清洁工具和防锈剂进行处理,确保接触面干燥无污染。

    - 问题三:连接部位发热
    解决方案:检查导线截面积是否匹配,确保连接紧密,必要时更换接线鼻子。

    7. 总结和推荐


    LCCX6-14AF-CUST 和 LCCX6-14AF-L 铜接线鼻子凭借其高导电性、耐腐蚀性和优良的安装便捷性,在众多应用场景中表现出色。如果您需要一款可靠的电线连接解决方案,这两款产品是您的理想选择。强烈推荐使用,它们将在电力系统和其他关键应用中发挥重要作用。

LCCX6-14AF-L参数

参数
长*宽*高 42.2mm*12.19mm*12.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCCX6-14AF-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCCX6-14AF-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCCX6-14AF-L LCCX6-14AF-L数据手册

LCCX6-14AF-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7624 ¥ 98.4366
10+ $ 10.9387 ¥ 91.5434
50+ $ 10.3975 ¥ 87.0141
100+ $ 10.1721 ¥ 85.1281
250+ $ 9.8814 ¥ 82.6951
500+ $ 9.6666 ¥ 80.8973
1000+ $ 9.4563 ¥ 79.1373
2500+ $ 9.1847 ¥ 76.8648
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.43
