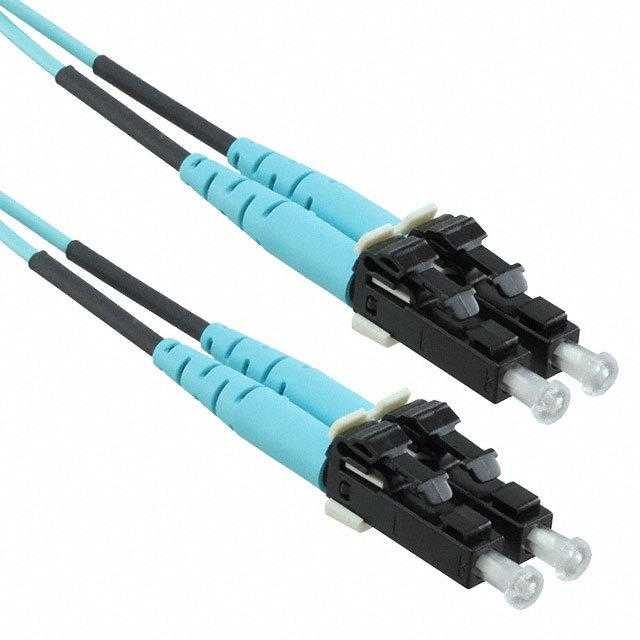

FZ2ERLNLNSNM001

产品分类: 光纤线缆
厂牌: PANDUIT
产品描述: Cable Assembly Duplex 1m LC to LC 2 to 2 POS PL-PL
供应商型号: 3776892
供应商: 海外现货
标准整包数: 1
PANDUIT 光纤线缆 FZ2ERLNLNSNM001

FZ2ERLNLNSNM001概述

    # Opti-Core® 光纤跳线和尾纤技术手册

    产品简介


    Opti-Core® 光纤跳线和尾纤是一种用于光纤网络连接的关键组件,提供入口设施、电信室、数据中心及桌面等场合下的互联和交叉连接解决方案。该系列产品包括单芯(1光纤)和双芯(2光纤)光缆,并采用紧包缓冲设计,具有出色的抗弯折能力和温度适应性,适合多种严苛的工作环境。

    技术参数


    基本信息
    - 光纤数量: 单芯或双芯
    - 光纤类型: 单模:OS1/OS2 (9/125µm)
    - 多模: OM1 (62.5/125µm),OM2 (50/125µm),OM3 (50/125µm),OM4 (50/125µm)
    - 接头类型: 端口A:单芯或双芯LC、SC;端口B:单芯或双芯LC、SC
    - 电缆直径: 双芯1.6mm,单芯3mm
    - 最小弯曲半径: 1.6mm: 16mm;3mm: 29mm
    - 工作温度范围: 存储和运输温度:-40°C 至 70°C;工作和安装温度:上升:-20°C 至 70°C,水平:0°C 至 60°C
    - 环境标准: 符合ISO/IEC 11801,TIA/EIA-568-C.3,TIA-604-3 (FOCIS-3),TIA-604-10 (FOCIS-10)
    性能参数
    - 插入损耗:
    - 多模(标准IL):最大0.25dB
    - 多模(优化IL):最大0.15dB
    - 多模(超低IL):最大0.10dB
    - 单模LC:最大0.35dB
    - 单模SC:最大0.50dB
    - 回波损耗:
    - OM1 和 OM2:最小20dB
    - OM3 和 OM4:最小26dB
    - OS1/OS2:最小55dB
    其他规格
    - 存储和运输温度: -40°C 至 70°C
    - 工作和安装温度:
    - 上升:-20°C 至 70°C
    - 水平:0°C 至 60°C
    - 符合RoHS标准

    产品特点和优势


    Opti-Core® 光纤跳线和尾纤在设计上具备高可靠性、耐久性和适应性,适用于各种高速网络需求,如Gigabit以太网、10 Gigabit以太网和高速光纤通道。此外,这些产品还拥有极低的插入损耗和回波损耗,确保信号传输的质量和稳定性。紧包缓冲设计和低烟零卤素材料使得其能够在各种严苛环境中稳定运行。

    应用案例和使用建议


    应用案例
    Opti-Core® 光纤跳线和尾纤广泛应用于电信室、数据中心、桌面及其他需要光纤互连和交叉连接的场所。其在数据中心内的布线系统中尤为常见,为高密度光纤连接提供灵活可靠的解决方案。
    使用建议
    - 保持干净整洁: 安装过程中要注意清洁光纤接口,避免灰尘和油渍对信号传输造成影响。
    - 合理规划布线: 避免过紧的弯曲或过度拉伸,以免损坏光纤。
    - 标识清晰: 为每条光纤跳线进行明确标识,便于后续维护和管理。

    兼容性和支持


    Opti-Core® 光纤跳线和尾纤提供了多种接头类型,支持LC、SC、ST、FC等标准接口。厂商还提供全面的技术支持,包括产品保修和售后服务,以确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查光纤接口是否清洁,重新制作光纤连接头。 |
    | 回波损耗不达标 | 检查光纤跳线长度是否超过推荐值,更换新跳线。 |
    | 无法正常连接 | 确认两端接头类型匹配,检查光纤是否损坏。 |

    总结和推荐


    Opti-Core® 光纤跳线和尾纤以其卓越的性能和广泛的适用性,在各类光纤网络项目中表现出色。无论是数据传输速度还是信号质量,都令人满意。结合其耐用性、可靠性和易用性,推荐所有寻求高性能光纤解决方案的专业人士选择此产品。

FZ2ERLNLNSNM001参数

参数
3.3'(1.0m)
零件状态 在售

FZ2ERLNLNSNM001厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

FZ2ERLNLNSNM001数据手册

厂牌 PDF简要描述 下载
PANDUIT 光纤线缆 PANDUIT FZ2ERLNLNSNM001 FZ2ERLNLNSNM001数据手册
