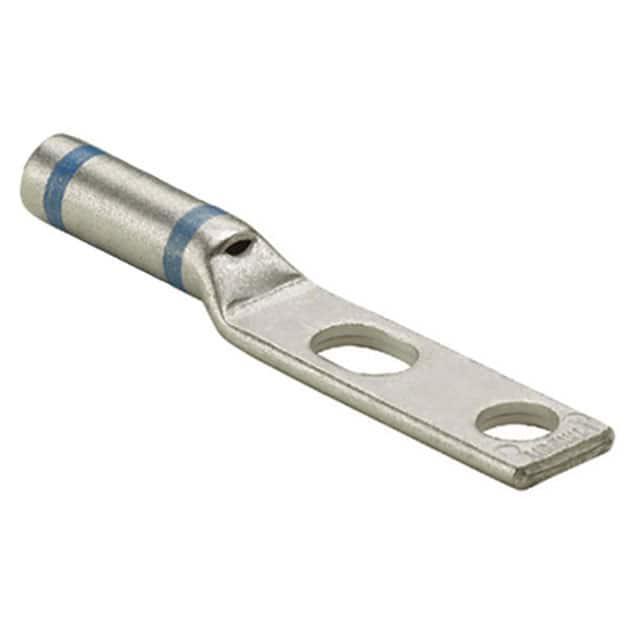

LCC6-14BDW-L

产品分类: 端子 - 矩形端子
厂牌: PANDUIT
产品描述: Lug Terminal 6AWG Copper 72.6mm Tin
供应商型号: 3360488
供应商: element14
标准整包数: 1
PANDUIT 端子 - 矩形端子 LCC6-14BDW-L

LCC6-14BDW-L概述


    产品简介


    产品名称: LCC6-14BDW-CUST 和 LCC6-14BDW-L
    产品类型: 铜接线端子(Copper Lug)
    主要功能: 用于将导线连接到电气设备或装置上,提供高导电性、安全可靠连接。
    应用领域: 主要应用于电力传输系统、工业自动化设备、建筑电气工程等领域,适用于电压等级高达35kV的应用场合。

    技术参数


    - 材料: 高导电无缝铜管
    - 镀层: 电镀锡
    - 导线规格: 6 AWG(美国线规)
    - 导线类型: 紧密绞合铜线,分为Class B(紧凑型、压缩型或同心型)和Class C(同心型)
    - 导线剥离长度: 1-1/8英寸
    - 螺栓孔直径: 1/4英寸
    - UL认证: 列入UL清单,适用于高达35kV的应用,对于超过2000伏特的应用需咨询电缆制造商
    - 温度等级: 90°C
    - C.S.A认证: 已获C.S.A认证
    - 颜色代码: 蓝色
    - Panduit Die Index No.: P24
    - 替代行业标准Die Index No.: 7

    产品特点和优势


    - 高导电性: 使用高导电无缝铜管,确保电流传输效率。
    - 耐腐蚀性: 电镀锡表面处理增强了产品的抗腐蚀能力。
    - 可靠性: 经UL和C.S.A双重认证,满足严格的安全标准。
    - 简便安装: 短长筒设计加上窗口便于观察导线位置。
    - 适用广泛: 可以承受高达35kV的电压,适用于多种高电压应用场合。

    应用案例和使用建议


    - 应用案例: 适用于电力传输系统中的母线连接、电机控制中心等场合,尤其是在高压电气系统中表现出色。
    - 使用建议: 在安装时,根据UL规定进行电压应力缓解处理,特别是在超过2000伏特的应用中。此外,在剥线时要注意不要损伤导线内部,确保连接处无松动。在选择配套的螺栓和螺母时,应确保它们与接线端子孔径匹配。

    兼容性和支持


    - 兼容性: 该接线端子可与不同类型的螺栓配合使用,建议根据实际应用选择合适的螺栓规格。
    - 支持与维护: Panduit公司提供了详尽的技术文档和支持服务,包括安装指南、维护手册及故障排查指南,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题: 导线剥离过长导致接触不良。
    解决方案: 按照规范进行剥线操作,确保导线剥离长度为1-1/8英寸,并正确插入铜接线端子中。
    - 问题: 连接处发热。
    解决方案: 检查连接是否牢固,是否有氧化或腐蚀现象,必要时重新安装或更换端子。
    - 问题: 接触电阻大。
    解决方案: 清理端子和导线上的污垢和氧化物,确保连接面干净。

    总结和推荐


    综述: LCC6-14BDW系列铜接线端子凭借其高导电性、可靠性和广泛的适用范围,在电力传输和高电压系统中具有显著的优势。
    推荐: 强烈推荐该系列产品,特别是对于需要处理高电压和高电流的应用场合。无论是从产品设计还是技术支持方面来看,Panduit公司的这一产品都是值得信赖的选择。

LCC6-14BDW-L参数

参数
长*宽*高 12.19mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

LCC6-14BDW-L厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

LCC6-14BDW-L数据手册

厂牌 PDF简要描述 下载
PANDUIT 端子 - 矩形端子 PANDUIT LCC6-14BDW-L LCC6-14BDW-L数据手册

LCC6-14BDW-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
