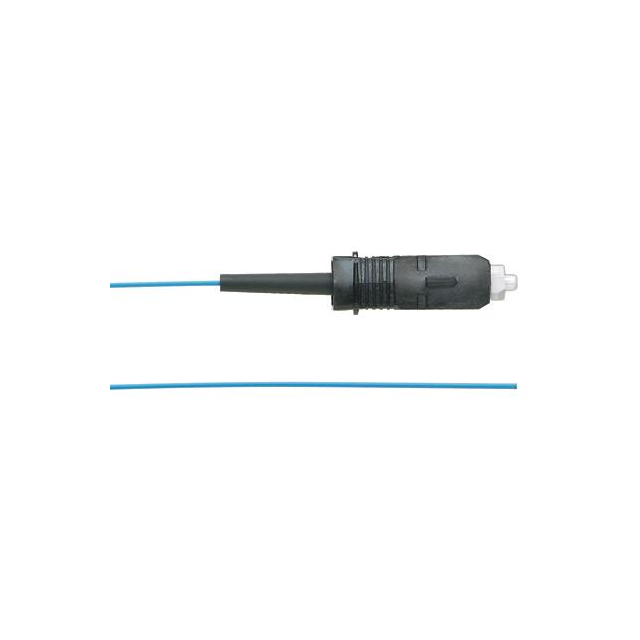

FX1BN3NNNSNM003

产品分类: 光纤线缆
厂牌: PANDUIT
产品描述:
供应商型号: 3220763
供应商: 海外现货
标准整包数: 1
PANDUIT 光纤线缆 FX1BN3NNNSNM003

FX1BN3NNNSNM003概述

    # Opti-Core® 光纤跳线及尾纤技术手册

    产品简介


    Opti-Core®光纤跳线及尾纤是一种适用于多种应用场合的光纤连接设备。这些产品主要分为单芯(Simplex)和双芯(Duplex)两种形式,可选不同类型的光纤和连接器。主要功能在于实现入口设施、电信间、数据中心以及办公桌区域的互连和交叉连接。该产品广泛应用于网络建设,包括主干、水平和设备分配区域。

    技术参数


    基本信息
    - 光纤种类:单模(OS1/OS2 9/125µm)、多模(OM1 62.5/125µm、OM2 50/125µm、OM3 50/125µm、OM4 50/125µm)
    - 电缆结构:紧包式,单芯或多芯扎带结构
    - 护套等级:垂直(OFNR)、低烟无卤(LSZH)
    电气特性
    - 插入损耗:最大为0.25dB(多模标准插入损耗),0.15dB(多模优化插入损耗),0.10dB(多模超优化插入损耗),0.35dB(单模LC连接器),0.50dB(单模SC连接器)
    - 回波损耗:最小值为20dB(OM1和OM2),26dB(OM3和OM4),55dB(OS1/OS2)
    - 操作温度范围:储存和运输温度-40°C到70°C;安装操作温度:垂直为-20°C到70°C,水平为0°C到60°C
    - 弯折半径:最小值为16mm(1.6mm直径时),29mm(3mm直径时)
    - 接头保持力:0°C时为50N,90°C时为19.4N
    - 接头耐用性:最多可达500次循环
    支持标准
    - 符合ISO/IEC 11801、TIA/EIA-568-C.3、TIA-604-3(FOCIS-3)、TIA-604-10(FOCIS-10)
    - 符合RoHS标准

    产品特点和优势


    Opti-Core®光纤跳线及尾纤的主要优势在于其卓越的插入损耗和回波损耗性能,能够支持Gigabit以太网和10 Gigabit以太网的高速传输。此外,这些产品具备出色的环境适应性,能够在广泛的温度范围内稳定运行。其独特的低烟无卤护套材料确保在火灾情况下减少有害气体排放,从而提高安全性。这些产品广泛应用于数据中心、电信设施等高要求场景,展示了其在行业内的竞争力。

    应用案例和使用建议


    Opti-Core®光纤跳线及尾纤在多个关键领域得到了广泛应用,例如:
    - 数据中心:支持高速网络互连
    - 电信设施:用于主干、水平和设备分布区的互连和交叉连接
    使用建议:
    - 在选择产品时,需根据具体应用需求(如所需传输速率、传输距离、环境条件)来确定光纤类型和连接器类型。
    - 定期检查和维护光纤跳线和尾纤,以保证其性能稳定。
    - 避免光纤在高弯曲度下工作,以免引起信号损失。

    兼容性和支持


    Opti-Core®光纤跳线及尾纤可以与多种光纤连接器和设备兼容,如ST、FC、SC/APC、E2000、MTRJ(公/母)、FJ插件(公/母)等。Panduit公司为其提供了全面的技术支持和售后服务,确保客户能够获得及时的技术咨询和支持。

    常见问题与解决方案


    1. 插入损耗过大
    - 解决方法:检查光纤连接器是否清洁、光纤是否有损伤、接头处是否有松动。
    2. 回波损耗过低
    - 解决方法:确认光纤和连接器的型号是否匹配,检查接头处是否有杂物影响反射性能。
    3. 光纤在低温环境下断裂
    - 解决方法:避免在极低温度下存放和运输光纤产品,确保其正常存储温度在-40°C至70°C之间。

    总结和推荐


    Opti-Core®光纤跳线及尾纤凭借其出色的插入损耗、回波损耗和环保特性,在数据中心和电信设施建设中展现了优异的表现。其兼容性广、适用性强、支持标准丰富,适用于多种高要求应用场景。鉴于其优越的性能和可靠的支持服务,强烈推荐在关键网络部署项目中使用此产品。

FX1BN3NNNSNM003参数

参数
9.8' (3.0m)
零件状态 在售
包装方式 散装

FX1BN3NNNSNM003厂商介绍

PANDUIT公司是一家全球领先的电气和网络基础设施解决方案提供商,致力于帮助客户实现关键业务流程的连接、保护、传输和管理。公司成立于1955年,总部位于美国伊利诺伊州,在全球范围内拥有广泛的业务和客户群。

PANDUIT的主营产品主要分为以下几类:
1. 电缆管理:包括电缆桥架、电缆托盘、电缆管道等,用于保护和组织电缆线路。
2. 网络基础设施:包括数据中心解决方案、网络机柜、配线架等,用于支持高速数据传输和网络连接。
3. 工业控制:包括工业以太网解决方案、现场总线系统等,用于实现工业自动化和控制。
4. 软件和服务:提供资产管理、网络设计等软件工具和咨询服务,帮助客户优化基础设施管理。

PANDUIT的优势在于:
1. 创新技术:拥有强大的研发团队,不断推出创新产品和技术,满足市场需求。
2. 全球网络:在全球范围内设有分支机构和服务中心,提供快速响应和本地化服务。
3. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 质量保证:严格遵循国际质量标准,确保产品和服务的可靠性和稳定性。

FX1BN3NNNSNM003数据手册

厂牌 PDF简要描述 下载
PANDUIT 光纤线缆 PANDUIT FX1BN3NNNSNM003 FX1BN3NNNSNM003数据手册

FX1BN3NNNSNM003封装设计

查看详情并下载
Symbol
Footprint
3D Model
